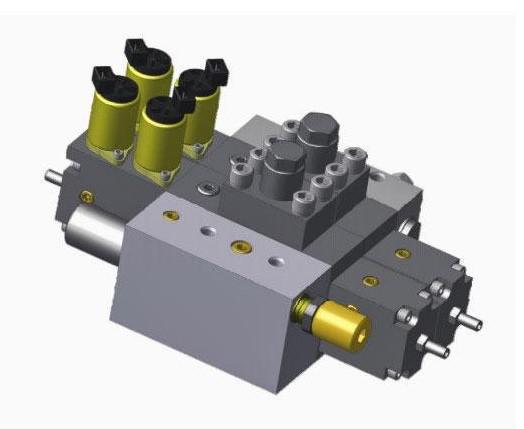

Гидрораспределители РСЭА в каталоге представлены двумя сборками со сложным многоступенчатым обозначением: РСЭА-10/3.12.11А4040.11А4040.1 и РСЭА-10/3.14.11А0040.11В0040.1. Обозначение такой длины обычно описывает состав сборки по частям, но для гидрораспределителей РСЭА структура кода в источниках не опубликована. Поэтому раздел помогает сравнить две позиции и подготовить заявку, а параметры подтверждаются по паспорту.
Что входит в раздел «Гидрораспределители РСЭА»
| Группа обозначения | Первая позиция | Вторая позиция |
|---|
| Начало | РСЭА-10/3 | РСЭА-10/3 |
| Вторая группа | 12 | 14 |
| Третья группа | 11А4040 | 11А0040 |
| Четвёртая группа | 11А4040 | 11В0040 |
| Последняя группа | 1 | 1 |
Начало и конец у позиций совпадают, различаются вторая, третья и четвёртая группы. В первой сборке третья и четвёртая группы одинаковые, во второй — разные (А и В). Что это значит для схемы, без паспорта сказать нельзя.
Технические характеристики: гидрораспределители РСЭА
| Вопрос | Что известно |
|---|
| Структура обозначения | не опубликована |
| «/3» в обозначении | у РСЭА не читается как 32 МПа — давление по паспорту |
| Число 10 | не расшифровываем: общее правило «число после типа = Ду» для РСЭА не подтверждено |
| Группы 12 / 14, 11А…, 11В… | не расшифрованы |
| Расход, напряжение управления | по паспорту изделия |
Мы сознательно не переносим на РСЭА правила других распределителей ГСКТБ ГА: для «/3» это прямо привело бы к ошибке в давлении.
Как выбрать гидрораспределители РСЭА
При замене на действующей машине подбор возможен только по полному обозначению: перепишите код с таблички посимвольно, обращая внимание на буквы А и В и на нули в группах — одна ошибка даёт другую сборку. Если у вас другая комбинация групп, чем в этих двух позициях, пришлите её: изделие могут поставить по заказу. Если табличка утрачена, понадобятся гидросхема машины, напряжение управления и фото аппарата с разных сторон.
Две позиции раздела не взаимозаменяемы по коду: различие во второй группе и в буквах А/В означает разные исполнения. Гидрораспределители РСЭА одного обозначения заменяют друг друга без доработки.
Гидрораспределители РСЭА относятся к изделиям, которые редко заказывают «на склад»: обычно их ищут для конкретной машины, где они уже стоят. Поэтому в заявке полезно указать и машину, и место аппарата в её гидросхеме — так проще подтвердить, что гидрораспределители РСЭА с этим обозначением поставят именно ту сборку, которая вам нужна, а не близкую по коду.
Установка и эксплуатация гидрораспределителей РСЭА
Перед монтажом сверьте обозначение нового аппарата со старым и с гидросхемой. Стык очищают, кольца меняют на новые, крепёж затягивают равномерно. Напряжение электромагнитов проверяют до подачи питания. Первый пуск — на малом давлении с проверкой каждой позиции по схеме, затем давление поднимают до рабочего по паспорту.
