Гидрораспределители РПГ — распределители непрямого действия: золотник основного каскада перемещается не электромагнитом напрямую, а давлением управления, которое подаёт встроенный пилотный каскад. Такая схема позволяет переключать большие потоки, на которые не хватило бы усилия магнита. Гидрораспределители РПГ управляют пуском, остановом и направлением движения потока рабочей жидкости; в разделе пять исполнений на проходы 10, 16, 20 и 32 мм.
Что входит в раздел «Гидрораспределители РПГ»
| Позиция | Ду | Давление по коду | Примечание |
|---|
| РПГ-10/3С | 10 | /3 — 32 МПа | младший проход ряда |
| РПГ-16/2С | 16 | 20 МПа | до 100 л/мин по паспорту |
| РПГ-16/3С | 16 | /3 — 32 МПа | тот же проход на более высокое давление |

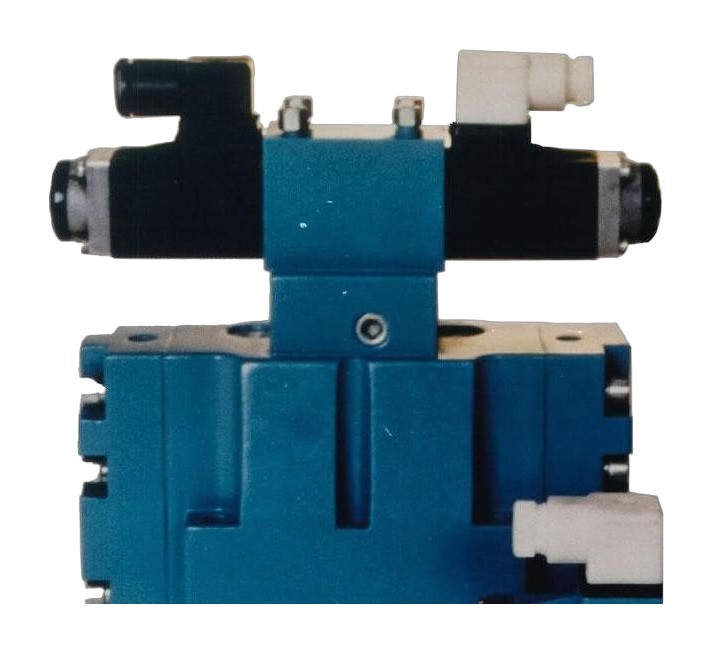

| РПГ-20/3С | 20 | /3 — 32 МПа | — |
| РПГ-32/3С | 32 | /3 — 32 МПа | старший проход ряда |
Ду 16 представлен двумя исполнениями: на 20 МПа (РПГ-16/2С) и на 32 МПа (РПГ-16/3С). При замене их не путайте — у РПГ-16/2С «/2С» входит в обозначение типа, и давление 20 МПа взято из его паспортных данных.
Технические характеристики: гидрораспределители РПГ
| Элемент кода или параметр | Значение |
|---|
| РПГ | гидрораспределитель непрямого действия |
| Число после дефиса | условный проход Ду, мм |
| /3 | номинальное давление на входе 32 МПа (320 кгс/см²) |
| /2 у РПГ-16/2С | 20 МПа по паспортным данным |
| С | стыковый монтаж |
| РПГ-16/2С | Ду 16, до 100 л/мин, 20 МПа |
Расход для Ду 10, 20 и 32 в проверенных источниках не приведён; его уточняют по паспорту конкретного аппарата.
Как выбрать гидрораспределители РПГ
Непрямое действие выбирают, когда поток уже не помещается в прямые распределители: у РГС4 предел — 63 л/мин на Ду 10, а РПГ-16/2С пропускает до 100 л/мин. Дальше подбор идёт по проходу и давлению. Для системы на 20 МПа с потоком около 100 л/мин подходит РПГ-16/2С; если давление выше, нужен РПГ-16/3С или следующий проход. Для Ду 20 и Ду 32 поток уточняйте по паспорту.
Учтите и условия переключения: пилотному каскаду нужно давление управления. Если в системе бывают режимы с разгруженной напорной линией, проверьте по схеме, откуда гидрораспределители РПГ получают давление управления в этот момент.
При модернизации старой машины гидрораспределители РПГ часто ставят вместо нескольких параллельных распределителей малого прохода: один аппарат непрямого действия переключает весь поток, и гидросхема становится проще. Проверьте только, чтобы плита и трубопроводы были рассчитаны на проход выбранного аппарата.
Установка и эксплуатация гидрораспределителей РПГ
Аппарат ставят на стыковую плиту своего прохода, проверяя кольца на всех каналах, включая каналы управления и дренажа. Напряжение электромагнитов пилота сверяют с цепью управления. При первом пуске переключают распределитель на малом давлении и убеждаются, что основной золотник следует за пилотом. В эксплуатации следите за чистотой масла: засорение каналов управления — типичная причина вялого переключения у распределителей непрямого действия.
