Гидроклапаны давления ГСКТБ ГА — самый широкий раздел бюро: предохранительные, редукционные и трёхлинейные клапаны с ручной настройкой и с пропорциональным управлением, для трубного, стыкового, модульного и вставного монтажа. Предохранительный клапан защищает систему от перегрузки и держит настроенное давление, редукционный поддерживает в отводимом потоке давление ниже, чем в подводимом.
Что входит в раздел «Гидроклапаны давления»
| Функция | Ручная настройка | Пропорциональное управление |
|---|---|---|
| Предохранительные | МКПВ (вставные), МКПМ (модульные), КП (трубные и стыковые), КПС (специальные) | МКПВП |
| Редукционные | МКРВ (вставные), МКРМ (модульные), КР (стыковые) | МКРВП стыковые, МКРВП вставные |
| Трёхлинейные | — | МКТВП |
Технические характеристики: гидроклапаны давления
| Тип | Ду, мм | Расход | Давление |
|---|---|---|---|

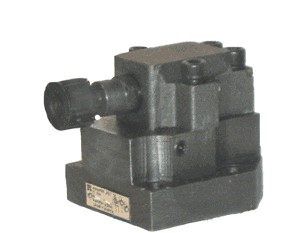

| МКПВ | 16 / 25 / 32 | номинальный 63 / 160 / 450, максимальный 200 / 450 / 750 л/мин | 6,3; 10; 20; 32 МПа |

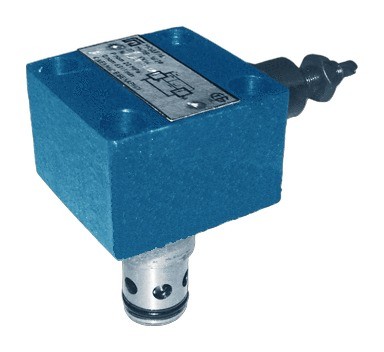

| МКПВП | 10 / 20 / 32; вставные 16 / 25 / 32 | номинальный 80 / 160 / 320 л/мин | регулирование 0,4–4,0 … 2,0–35 МПа |
| МКПМ | 6 / 10 / 16 / 20 | максимальный 80 / 120 / 200 / 320 л/мин | 32 МПа |

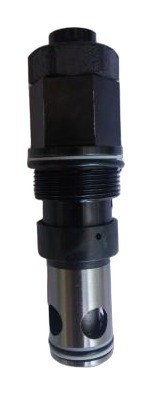

| МКРВ | 16 / 25 / 32 | номинальный 80 / 160 / 400 л/мин | на входе 32 МПа |
| КПС-40 / КПС-50 | 40 / 50 | номинальный 400 / 500 л/мин | настройка 10, 20, 32 МПа |
| МКТВП-6/3МР | 6 | номинальный 20, максимальный 50 л/мин | — |
Как выбрать гидроклапаны давления
Сначала функция: защита от перегрузки — предохранительный клапан, пониженное давление в отдельной ветви — редукционный. Затем вид монтажа по букве в обозначении: Ф — вставной, М — модульный, С или СЕ — стыковой, Т или К — трубный. Третье — способ настройки: вручную или пропорционально, током электромагнита. Пропорциональные гидроклапаны давления получают сигнал от электронного блока, усилие электромагнита задаёт давление управления, а оно — давление в системе. Для МКПВ отдельно выбирают исполнение 1–10: от гидравлического управления разгрузкой до трёх ступеней давления.
Установка и эксплуатация: гидроклапаны давления
Среди гидроклапанов давления с ручной настройкой у МКПВ вид регулировочного устройства задаётся буквой: В — винт с головкой под ключ, Р — рукоятка, П — защитный колпачок с возможностью опломбирования. Пропорциональные клапаны работают с электромагнитами ПЭМ6-1 на 12 В (1,5 А) или 24 В (0,85 А), со степенью защиты IP54 и режимом ПВ 100 %. Монтажные гнёзда МКПВ Ду 16–32 выполнены по ГОСТ 27790-88. При мгновенном росте давления МКПВ превышает настройку не более чем на 2,5 МПа. Для КП-10.*К* паспорт требует минеральное масло вязкостью 20–200 мм²/с при температуре +10…+70 °C и чистоту не грубее 12 класса по ГОСТ 17216-2001.
