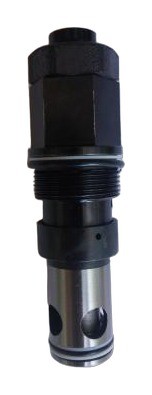

Гидроклапаны предохранительные стыкового монтажа типа КП 20*С — четыре предохранительных клапана с условным проходом 20 мм, которые крепят не в разрыв трубопровода, а на плиту или гидропанель: рабочие каналы подходят к клапану снизу, через стык. Задача предохранительного клапана — не дать давлению в линии подняться выше настройки и тем самым уберечь насос, трубопроводы и исполнительные механизмы от перегрузки. Внутри подраздела позиции отличаются только одним параметром — давлением, зашифрованным после точки: 5, 6, 10 или 20 МПа.
Аппаратуру выпускает ОАО «ГСКТБ ГА» (Республика Беларусь) — конструкторско-техническое бюро гидропневмоавтоматики, которое делает гидроаппаратуру мелкими сериями и под заказ. По листам каталога она идёт в гидроприводы станков, прессов, литейных и литьевых машин, мобильной техники. Гидроклапаны предохранительные стыкового монтажа типа КП 20*С — часть группы Гидроклапаны предохранительные КП.
Что входит в раздел «Гидроклапаны предохранительные стыкового монтажа типа КП 20*С»
Обозначение читается слева направо: КП — клапан предохранительный, 20 — условный проход Ду в миллиметрах, число после точки — номинальное давление (давление настройки) в МПа, буква С — стыковое присоединение. Если в полном обозначении с таблички есть буквы УХЛ или О с цифрой, это климатическое исполнение и категория размещения по ГОСТ 15150.
Технические характеристики: гидроклапаны предохранительные стыкового монтажа типа КП 20*С
Что известно о позициях по обозначению и листам ГСКТБ ГА| Параметр | Значение |
|---|
| Тип аппарата | клапан предохранительный (КП) |
| Условный проход | Ду 20 мм |
| Давление по обозначению | 5; 6; 10; 20 МПа |
| Присоединение | стыковое, на плиту (буква С) |
| Расход | отдельного листа на КП…С нет; ориентир — трубные КП…Т Ду 20 с номинальным расходом 100 л/мин; точное значение — по паспорту |
| Климатическое исполнение | УХЛ (умеренный и холодный климат) или О (тропический) по ГОСТ 15150 |
Для трубных клапанов КП…Т того же изготовителя лист даёт ещё и таблицу замены: аналоги обозначаются вида 10-10-1-11 (без электроуправления) и 10-10-1-21/22/23 (с электромагнитом). Для стыковых КП…С такой таблицы нет, поэтому замену старого клапана на позицию этого подраздела сверяйте по присоединительным размерам плиты.
Как выбрать гидроклапаны предохранительные стыкового монтажа типа КП 20*С
Проход здесь уже задан — 20 мм, поэтому выбор сводится к ступени давления. Возьмите позицию, у которой число после точки соответствует давлению настройки, заложенному в схеме: 5, 6, 10 или 20 МПа. Если схеме нужно больше 20 МПа, этот подраздел не подойдёт: на 32 МПа рассчитаны трубные КП…Т и вставные клапаны МКПВ.
Если на машине нет плиты под Ду 20, а клапан стоит прямо в трубопроводе, смотрите трубные клапаны КП с буквами К или Т того же прохода. Если аппаратура собрана пакетом из модулей, удобнее модульный МКПМ: у него есть Ду 20 с максимальным расходом 320 л/мин и номинальным давлением 32 МПа. Разгрузку системы по электрическому сигналу гидроклапаны предохранительные стыкового монтажа типа КП 20*С не дают — электромагнит управляющего распределителя (индексы .В110, .В220, .Г24) предусмотрен у трубных КП…Т.
Установка и эксплуатация: гидроклапаны предохранительные стыкового монтажа типа КП 20*С
Клапан ставят на плиту с тем же условным проходом и затягивают крепёж равномерно, чтобы стык прилегал без перекоса. Полное обозначение с таблички переписывайте целиком, со всеми буквами: по нему подбирают и сам клапан, и уплотнения стыка. Требования к рабочей жидкости для стыковых КП в найденных листах не приведены; для трубных КП-10.*К* они такие: минеральное масло вязкостью 20–200 мм²/с при температуре от +10 до +70 °C, чистота не грубее 12 класса по ГОСТ 17216-2001, окружающая среда от +1 до +55 °C. Для позиций С уточняйте эти условия по паспорту.
