Гидроклапаны предохранительные МКПВ
4 разделов
Гидроклапаны предохранительные МКПВ — встраиваемые клапаны непрямого действия для крупных гидросистем. По листу ГСКТБ ГА они предохраняют систему от перегрузок, поддерживают настроенное давление, разгружают систему от давления и выбирают ступень давления по электрическому сигналу. Конструктивно каждый клапан состоит из затвора и фланца: затвор — подпружиненный клапан с гильзой, во фланце — управляющий каскад из одного или нескольких клапанов прямого действия и, для электрогидравлических исполнений, гидропилот.
Принцип работы: поток через дросселирующее отверстие основного клапана идёт на управляющий клапан; при достижении настройки тот открывается на слив по линии Y, перепад на торцах поднимает основной клапан, и часть потока уходит на выход. Подразделы, на которые разбиты гидроклапаны предохранительные МКПВ, охватывают проходы от 16 до 160 мм.
Что входит в раздел «Гидроклапаны предохранительные МКПВ»
| Подраздел | Что отличает |
|---|---|

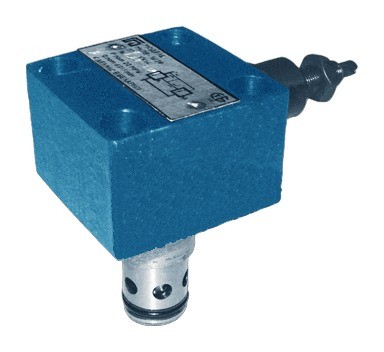

| МКПВ-16, 25, 32 | малые проходы, гнёзда по ГОСТ 27790-88 |
| МКПВ-40, 50, 63 | расход до 3200 л/мин; МКПВ-50/3 есть в стыковом и фланцевом исполнении |
| МКПВ-80, 100 | расход до 8500 л/мин; МКПВ-80/3 — стыковой или фланцевый |
| МКПВ-125, 160 | наибольшие проходы ряда, до 17500 л/мин |
Технические характеристики: гидроклапаны предохранительные МКПВ
| Ду, мм | Расход номинальный | Расход максимальный |
|---|---|---|
| 16 / 25 / 32 | 63 / 160 / 450 л/мин | 200 / 450 / 750 л/мин |
| 40 / 50 / 63 | 630 / 1000 / 1250 л/мин | 1500 / 2500 / 3200 л/мин |
| 80 / 100 / 125 / 160 | — | 5000 / 8500 / 11000 / 17500 л/мин |
Для Ду 16–32 номинальное давление на входе — 6,3; 10; 20 или 32 МПа (максимальное 7; 12,5; 25; 35 МПа), превышение настройки при мгновенном росте давления — 2,5 МПа. Для Ду 40–63 максимальное давление разгрузки — 0,5 МПа, для Ду 80–160 номинальное давление — 32 МПа.
Как выбрать гидроклапаны предохранительные МКПВ
В обозначении вида МКПВ-32/3Ф4 число после дефиса — Ду, /3 — 32 МПа, Ф — вставной монтаж (затвор плюс фланец управления), цифра после Ф — исполнение. Исполнения 1–10 определяют функцию: 1 и 2 — гидравлическое управление разгрузкой (соосная и поперечная компоновка); 3 и 4 — электрическая разгрузка, нормально разгруженный и нормально нагруженный; 5, 6, 7 — две ступени давления; 8 и 9 — дистанционное гидравлическое управление с функцией предохранения и без неё; 10 — три ступени давления. У МКПВ-50 и МКПВ-80 после /3 бывает буква С (стыковой) или А (фланцевый).
Ту же нумерацию схем Ф1–Ф10 использует ОАО «САЛЕО-Гомель», но хвост обозначения у заводов разный, поэтому изготовителя конкретной позиции по имени не определить.
Установка и эксплуатация: гидроклапаны предохранительные МКПВ
Затвор ставят в гнездо корпуса или блока; для Ду 16–32 гнёзда выполняются по ГОСТ 27790-88. Линию Y управляющего каскада выводят в бак отдельно, без подпора. Для электрогидравлических исполнений сверяют напряжение электромагнита гидропилота. Настройку выполняют на работающей системе; превышение настройки при резком росте давления (2,5 МПа) учитывайте при выборе запаса по прочности остальной аппаратуры.
