Гидроклапаны предохранительные МКПМ

20 моделей в серии · цены в рублях, поставка по России со склада

Гидроклапаны предохранительные МКПМ — предохранительные клапаны модульного монтажа: они ставятся в пакет между распределителем и монтажной плитой и защищают от перегрузки не всю систему, а конкретную линию — напорную или одну из цилиндровых. По листу ГСКТБ ГА они предохраняют систему от перегрузок и поддерживают…

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена
Гидроклапан МКПМ 6/3МА	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 6/3МАВ	Гидрооборудование	Цена по запросу

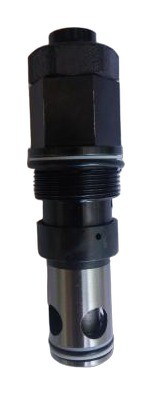

Гидроклапан МКПМ 6/3МАВТ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 6/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 6/3МР	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 10/3МА	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 10/3МАВ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 10/3МАВТ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 10/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 10/3МР	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 16/3МА	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 16/3МАВ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 16/3МАВТ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 16/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 16/3МР	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 20/3МА	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 20/3МАВ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 20/3МАВТ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 20/3МВ	Гидрооборудование	Цена по запросу
Гидроклапан МКПМ 20/3МР	Гидрооборудование	Цена по запросу

В разделе 20 позиций: четыре прохода (Ду 6, 10, 16, 20 мм) и пять вариантов линии действия — Р, А, В, АВ и АВТ.

Что входит в раздел «Гидроклапаны предохранительные МКПМ»

Гидроклапаны предохранительные МКПМ: показательные позиции по линиям действия
Линия	Что делает	Позиции
Р	предохраняет напорную линию	МКПМ 6/3МР, МКПМ 16/3МР
А	действует в линии А	МКПМ 10/3МА, МКПМ 20/3МА
В	действует в линии В	МКПМ 6/3МВ, МКПМ 16/3МВ
АВ	поддерживает перепад давлений между цилиндровыми линиями	МКПМ 10/3МАВ, МКПМ 20/3МАВ
АВТ	предохраняет и поддерживает давление в линиях А и В	МКПМ 6/3МАВТ, МКПМ 10/3МАВТ, МКПМ 16/3МАВТ

Технические характеристики: гидроклапаны предохранительные МКПМ

Данные листа ГСКТБ ГА
Ду, мм	Максимальный расход	Номинальное давление
6	80 л/мин	32 МПа
10	120 л/мин	32 МПа
16	200 л/мин	32 МПа
20	320 л/мин	32 МПа

Исполнение по давлению настройки (6,3 / 10 / 20 / 32 МПа) обозначается индексом, который в именах карточек не указан, — его уточняют при заказе.

Как выбрать гидроклапаны предохранительные МКПМ

Обозначение МКПМ 16/3МАВТ читается так: МКПМ — клапан предохранительный модульного монтажа, 16 — Ду, /3 — 32 МПа, М — модульный монтаж, АВТ — линия действия. Проход берут равным проходу пакета, под которым стоит модуль. Линию выбирают по задаче: Р — если нужен местный предохранительный клапан для группы аппаратов; А или В — если перегрузка возможна только в одной полости цилиндра, например при попутной нагрузке; АВ — если важно держать перепад между полостями; АВТ — если обе цилиндровые линии нужно и предохранять, и поддерживать в них давление.

Внимательно отличайте МА от МАВ и МАВТ: буквы различаются на одну, а функции — принципиально. Максимальный расход растёт с проходом — от 80 л/мин у Ду 6 до 320 л/мин у Ду 20; если клапан из раздела «Гидроклапаны предохранительные МКПМ» стоит под распределителем меньшего прохода, расход ограничит сам распределитель.

Установка и эксплуатация: гидроклапаны предохранительные МКПМ

Модуль ставят в пакет, совмещая каналы с плитой и распределителем. Привалочные поверхности очищают, уплотнительные кольца меняют, стяжные болты пакета затягивают равномерно. Настройку клапана выполняют при работающей системе, нагружая нужную линию. Если в пакете несколько модулей давления, настраивают их по очереди, начиная с напорного.
