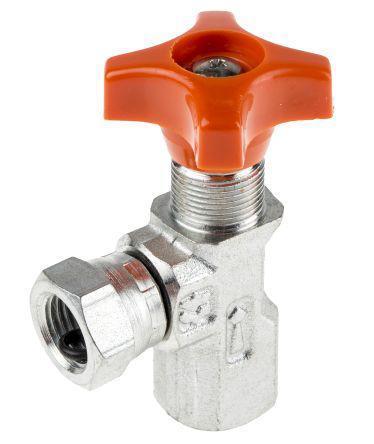

Краны манометра INTEVA — это небольшие запорные краны для подключения манометра к гидролинии. Они позволяют отключить прибор от давления, заменить или проверить его, не останавливая систему, и защищают манометр от постоянной нагрузки. В разделе три позиции: прямой кран и два угловых.
Позиции раздела
Обозначения EMIL01A, EM9001A и FT2291 в каталоге INTEVA не расшифрованы, поэтому части кодов мы не толкуем. Давление и резьба третьей позиции взяты из её наименования; остальные параметры — давление, резьбу и материал уплотнений — подтверждаем по заявке.
Как выбрать краны манометра
Выбор начинается с геометрии места. Прямой кран ставят, когда манометр должен стоять на одной оси с точкой отбора давления. Угловой поворачивает прибор на 90°, и шкалу можно развернуть к оператору даже на тесной панели или блоке. Дальше — резьба со стороны линии и со стороны манометра: дюймовая NPT и цилиндрическая BSP не взаимозаменяемы, переходник добавляет ещё одно место возможной утечки. Последнее — давление: кран должен быть рассчитан не ниже максимального давления точки отбора, включая пики.
Краны манометра в системе диагностики
Манометр на постоянной линии нужен не всегда: часто его подключают только при наладке. Тогда краны манометра ставят вместе с прибором на панель, а сам прибор держат отключённым и открывают кран на время проверки. Так шкала не «устаёт» от пульсаций, а стрелка дольше остаётся точной. Если точек измерения много, вместо кранов применяют контрольные точки замера давления — они есть в соседнем подразделе.
Уплотнения и температура
INTEVA применяет кольца трёх материалов: NBR — от −30 до +100 °C, Viton (FKM) — от −10 до +200 °C, EPDM — от −40 до +150 °C. Для минеральных масел обычно хватает NBR, для горячих или особых жидкостей — FKM. Материал уплотнений для конкретной позиции краны манометра уточняйте при заказе.
Монтаж и обслуживание
Как и для другой арматуры INTEVA, перед монтажом и обслуживанием систему отключают и сбрасывают давление. Кран затягивают за корпус, а не за рукоятку. Манометр снимают только при закрытом кране и после стравливания давления из полости прибора. Грязь производитель называет основной причиной отказов арматуры — открытые резьбы закрывают заглушками.
О производителе
INTEVA — торговая марка испанской компании Industrias Técnicas de Valvulería, S.A.U.: быстроразъёмные и резьбовые соединения, шаровые краны и обратные клапаны для гидравлики высокого давления. Система качества сертифицирована по ISO 9001:2015. Рядом в разделе Гидравлические элементы INTEVA собраны БРС, шаровые краны, обратные клапаны и краны манометра для обслуживания системы.
