Краны шаровые INTEVA
4 разделов
Краны шаровые INTEVA — двух- и трёхходовые краны испанской марки INTEVA для гидравлики высокого давления. Шаровой кран открывает или перекрывает линию поворотом рукоятки на четверть оборота: рукоятка вдоль трубы — кран открыт, поперёк — закрыт. Краны серий V2RH, V2MT, V2RD и V3RH рассчитаны на давление до 500 бар у малых типоразмеров. Краны шаровые INTEVA собраны по сериям, потому что серия сразу говорит о присоединении и диапазоне типоразмеров.
Краны шаровые INTEVA: подразделы
- V2RH — двухходовые с внутренней резьбой BSP, NPTF или ORB, DN6–DN25.
- V2MT — двухходовые с наружной резьбой под трубу по DIN 2353 / ISO 8434-1.
- V2RD — двухходовые до DN50, в том числе из нержавеющей стали.
- Другие серии и диверторы — трёхходовые V3RH и V3MT, панельные V2CR и V3CR, переключатели потока EK2 и EK3.
Давление по типоразмерам
| Серия | Типоразмер | Давление |
|---|---|---|
| V2RH, V2MT (402) | DN6–DN13 | 500 бар |
| V2RH, V2MT (402) | DN20 | 400 бар |
| V2RH, V2MT (402) | DN25 | 350 бар |
| V2RD (412) | DN32–DN50 | 320 бар |
| Дивертор EK3 (471) | 3/8" BSP | 190 бар |
Как читается код
Артикул начинается с номера серии: 402 — V2RH и V2MT, 412 — V2RD, 432, 434, 436 — трёхходовые V3RH/V3MT с ходом L 90°, T 90° и T 180°, 452 и 453 — панельные V2CR и V3CR, 470 и 471 — диверторы. Цифры после точки: материал (1 — углеродистая сталь; у V2RD 2 — SS316, 3 — SS303), наличие крепёжных отверстий (0 — нет, 1 — есть), уплотнения (1 — NBR, 2 — Viton, 3 — EPDM) и типоразмер DN (1 — 6, 2 — 10, 3 — 13, 4 — 20, 5 — 25, 6 — 32, 7 — 40, 8 — 50). Две буквы в конце — резьба присоединения. Суффиксы F03, F04, F05 означают фланец ISO 5211 под поворотный привод.
Как выбрать краны шаровые INTEVA
Первое — способ присоединения: в корпус блока или на ответный штуцер — внутренняя резьба (V2RH), под трубу с врезным кольцом — V2MT. Второе — типоразмер по расходу и давление по таблице выше: у крупных DN давление ниже. Третье — нужен ли кран с отверстиями для крепления к раме или с фланцем ISO 5211 под привод: краны V2RH и V2MT выпускаются в обоих вариантах. Если поток нужно переключать между двумя линиями, выбирают трёхходовой V3RH: давление подают через центральный порт.
Краны шаровые INTEVA в схеме машины
Чаще всего краны шаровые INTEVA ставят на всасывающую линию насоса — чтобы отсечь бак при ремонте, — на напорную линию перед аккумулятором, на отводы к навесному оборудованию и на сливы для обслуживания. В каждом из этих мест кран большую часть времени открыт, поэтому важен полный проход: у шарового крана он не создаёт заметного сопротивления потоку.
Правила эксплуатации
Шаровой кран работает только в положениях «полностью открыт» или «полностью закрыт». Регулировать им расход в промежуточном положении нельзя: страдают сёдла шара и масло греется. Корпус крана — сталь EN 10277-3, сёдла — полиамид 6, рукоятка — Zamak-5. Перед монтажом и обслуживанием систему отключают и сбрасывают давление.
Дивертор — не кран

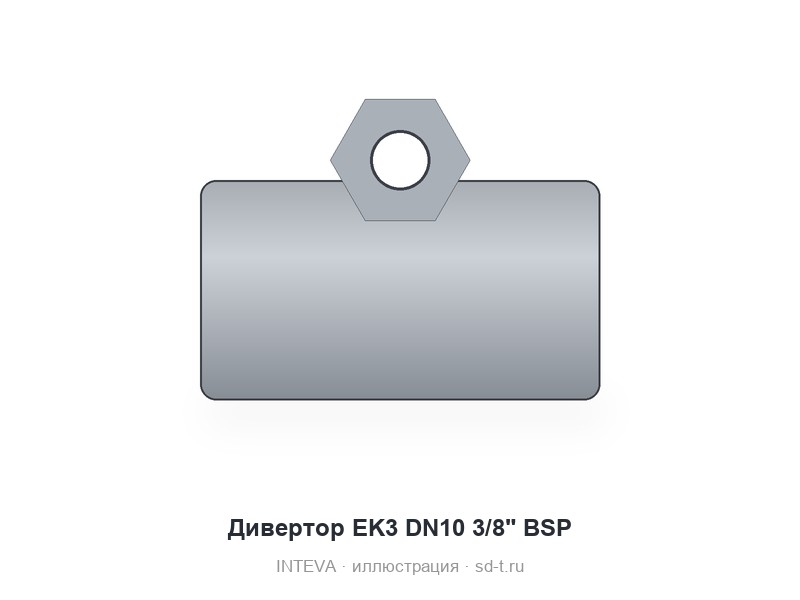

Дивертор EK3 серии 471 — трёхходовой переключатель потока на 3/8" BSP до 190 бар. Затвор у него «металл по металлу» без уплотнения, и по каталогу он не полностью герметичен; применяется только как переключатель потока, а не как запорная арматура.
