Гидравлические БРС
6 разделов
Гидравлические БРС — быстроразъёмные соединения INTEVA для гидравлики высокого давления. БРС состоит из двух половин — ниппеля (Male) и муфты (Female); в разъединённом виде каждую закрывает встроенный клапан: тарельчатый, шариковый или плоский торец. Поэтому при разъединении масло не вытекает, а рукав или навесное оборудование можно отсоединить без слива системы.
Гидравлические БРС: подразделы
- БРС INTEVA ISO A — серия 101 по ISO 7241-A, соединение нажатием с отводом гильзы.
- БРС INTEVA серии CPR — плоскоторцевые по ISO 16028, минимальная утечка при разъединении.
- БРС INTEVA серии STG — резьбовые по ISO 14541, соединение навинчиванием.
- БРС INTEVA серии TGW — резьбовые для высокого давления и импульсных нагрузок.
- БРС INTEVA других серий — ISO B, HPA, SRK, VCR, PSM и другие.

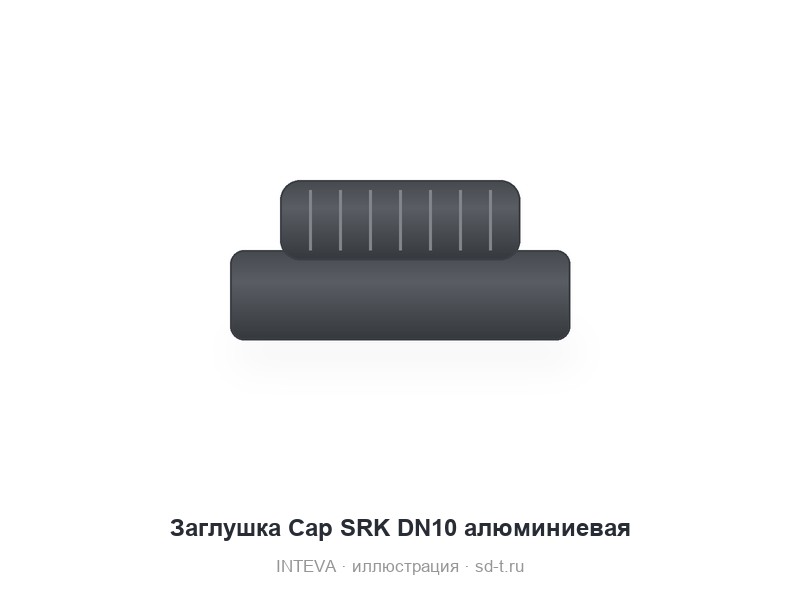

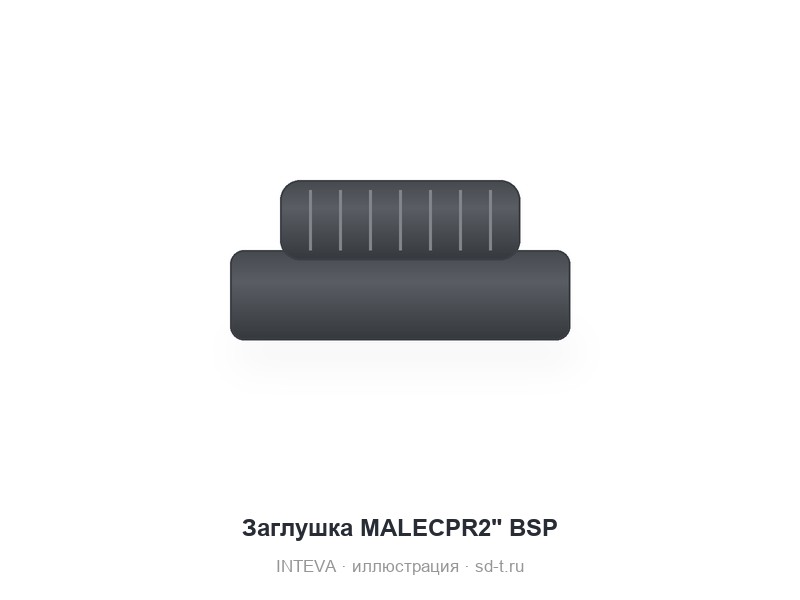

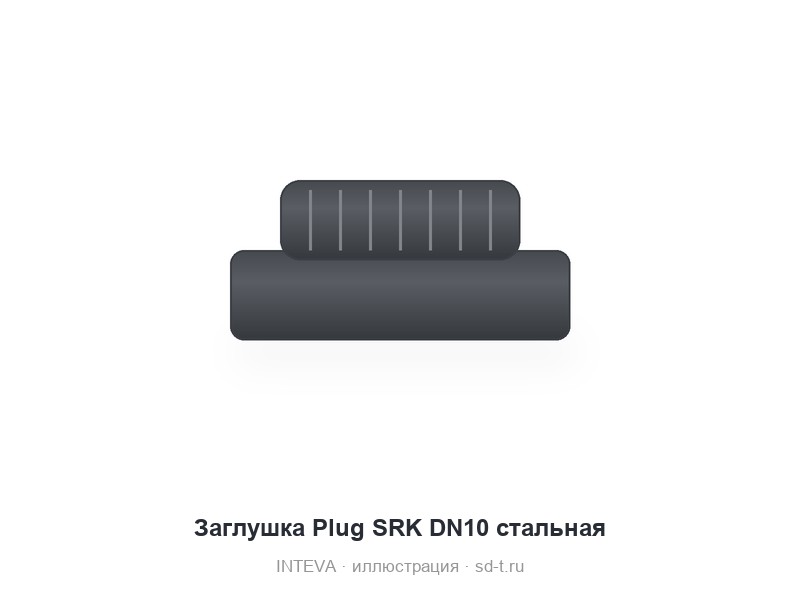

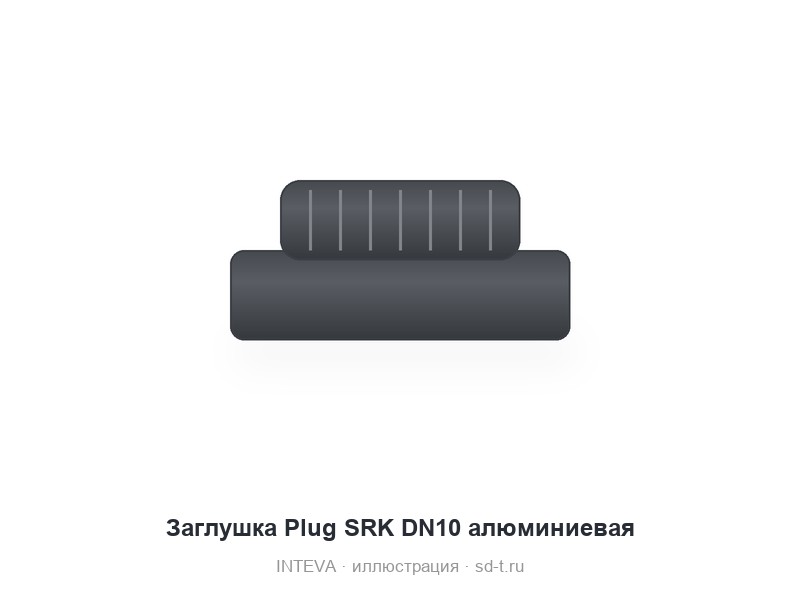

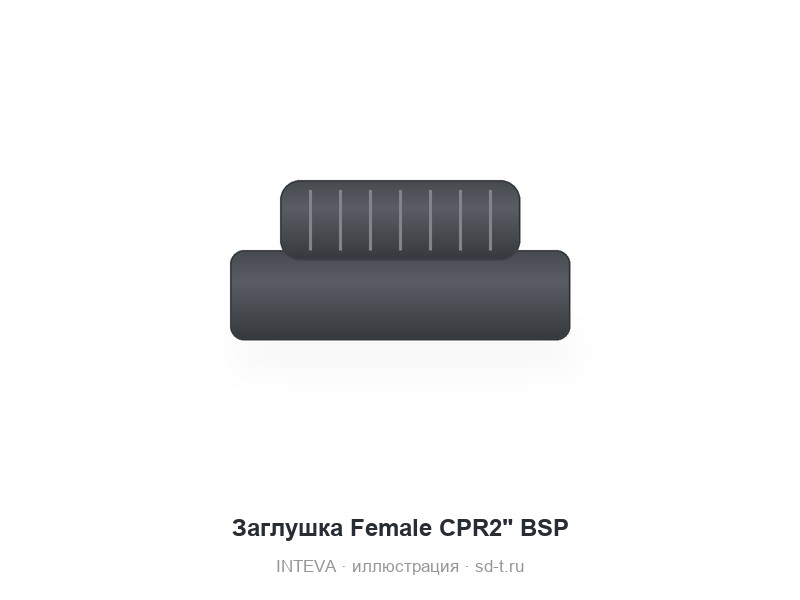

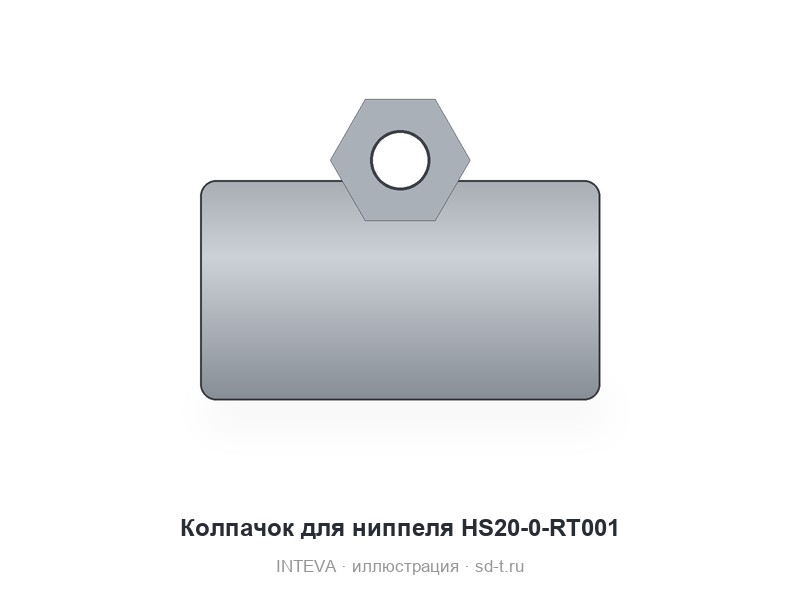

- Заглушки для БРС INTEVA — колпачки на ниппель и заглушки на муфту.
Как выбрать гидравлические БРС по серии
| Серия | Соединение | Давление, до |
|---|---|---|
| ISO A (101) | нажать — отвести гильзу | 350 бар (DN6) |
| ISO B (103) | нажать — отвести гильзу | 400 бар (DN4) |
| CPR (131) | плоский торец, ISO 16028 | 500 бар (DN4, DN6,3) |
| STG (205) | навинчивание, ISO 14541 | 450 бар (DN6, DN10) |
| TGW (203) | навинчивание | 980 бар (DN6) |
Давление серии падает с ростом типоразмера, поэтому его смотрят по DN. Например, у ISO A DN25 — 230 бар и 100 л/мин, у STG DN25 — 400 бар и 255 л/мин.
Как читается код
Артикул начинается с номера серии, затем после точки идут цифры: материал (1 — углеродистая сталь, 2 — SS316), часть (1 — ниппель, 2 — муфта), запорный элемент (1 — тарельчатый, 2 — шариковый, 3 — C.U.R.P.), уплотнения (1 — NBR, 2 — Viton, 3 — EPDM) и типоразмер. Две буквы в конце — резьба присоединения: например, AD — внутренняя BSPP 1/2", AP — наружная BSPP 3/4". Поэтому гидравлические БРС заказывают парой: ниппель и муфту одной серии и одного типоразмера.
Соединение под давлением
Резьбовые STG, TGW, SRK допускают соединение при остаточном давлении. Рычажно-гильзовые ISO A, ISO B, CPR под давлением соединять нельзя, кроме исполнений C.U.R.P. (Connect Under Residual Pressure); у CPR такое исполнение бывает только у ниппеля. Если навесное оборудование отключают и подключают часто и в линии остаётся давление, выбор лучше делать в пользу резьбовой серии или C.U.R.P.
Гидравлические БРС: материалы
Корпуса — углеродистая сталь EN 10277-3, по ряду серий — нержавеющая SS316, SS303 или латунь; опорное кольцо — PTFE, пружины — по EN 10270-1. Нержавеющие гидравлические БРС применяют также в химии и на шельфе. Уплотнения NBR работают от −30 до +100 °C, Viton — от −10 до +200 °C, EPDM — от −40 до +150 °C.
Взаимозаменяемость
Производитель указывает совместимость по стандарту: ISO B — с FASTER H, PARKER 60, AEROQUIP FD45; CPR — с FASTER FFH, PARKER FEM, AEROQUIP FD89; STG — с FASTER CVV, ARGUS HDK, VOSWINKEL HS. Для других марок совместимость подтверждаем по заявке.
