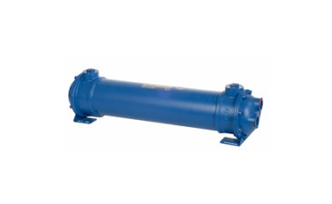

Водяной теплообменник MGB 220-1660-4
- Тип
- кожухотрубный водомасляный теплообменник
- Серия
- MGB
- Типоразмер
- 220
- Длина
- 1660 мм
- Материал корпуса
- нержавеющая сталь AISI 304
- Материал уплотнений
- графит-кевлар
- Исполнение
- 4 хода воды
Водяной теплообменник MGB 220-1660-4 охлаждает масло гидросистемы водой; код читается так: MGB, типоразмер 220, длина 1660 мм, четыре хода воды. По таблице каталога для длины 1660 мм: расход масла в таблице не указан, мощность 150–390 л. с., объём масла 33,6 л, масса 145 кг.
Что делает аппарат MGB
Масло проходит в межтрубном пространстве, вода идёт по трубкам, и тепло гидросистемы уходит в водяной контур. Аппарат ставят обычно на сливную линию; водяной контур разборный (инспектируемый), может комплектоваться термостатическим клапаном для экономии воды. Применение по каталогу: гидростанции, пищевые машины, морские установки, промышленные машины, станки, компрессоры, генераторы. Масляная сторона рассчитана на 12 бар рабочего и 18 бар испытательного давления при температуре до 120 °C, водяная — на 5 бар рабочего и 8 бар испытательного до 70 °C.
Характеристики: Водяной теплообменник MGB 220-1660-4
| Параметр | Значение |
|---|---|
| Серия | MGB |
| Типоразмер корпуса | 220 |
| Длина L | 1660 мм |
| Число ходов воды | 4 |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Материал уплотнений | графит-кевлар |
| Исполнение | 4 хода воды |
| Мощность по таблице | 150–390 л. с. |
| Порт масла | 2 1/2″ |
| Объём масла | 33,6 л |
| Масса | 145 кг |
| Масло: рабочее / испытательное давление | 12 бар / 18 бар |
| Вода: рабочее / испытательное давление | 5 бар / 8 бар |
Расшифровка обозначения
Прочитаем водяной теплообменник MGB 220-1660-4 по частям. MGB — серия кожухотрубных теплообменников; 220 — индекс типоразмера корпуса из ряда каталога; 1660 — длина L в миллиметрах; 4 — число ходов воды (1, 2 или 4). Больше ходов — меньше воды на отводимую мощность. Серия MGB — исполнение из нержавеющей стали AISI 304 (трубки, доска, перегородки, корпус), уплотнения графит-кевлар.
Сколько воды потребуется
На одну отводимую л. с. требуется воды: при одном ходе 3 л/мин, при двух 2 л/мин, при четырёх 1 л/мин. Для «Водяной теплообменник MGB 220-1660-4» коэффициент равен 1, поэтому по таблице получаем: 150 л. с. × 1 л/мин = 150 л/мин; 390 л. с. × 1 л/мин = 390 л/мин. Тот же корпус на один ход потребовал бы 150 л. с. × 3 л/мин = 450 л/мин; 390 л. с. × 3 л/мин = 1170 л/мин. Пример подбора из каталога: масло 55 °C, вода 20 °C, расход масла 60 л/мин, мощность к отводу 15 кВт — подходит MG-80-870-4; перепад температур 55 °C − 20 °C = 35 °C; 15 кВт ÷ 35 °C = 0,43 кВт/°C. Таблицы мощности в каталоге даны в л. с. при вязкости 32 сСт.
Из чего сделан аппарат
Материалы позиции водяной теплообменник MGB 220-1660-4. Исполнение MGB: трубки, трубная доска, перегородки и корпус из AISI 304, уплотнения графит-кевлар. Именно эта серия подходит для агрессивной среды. Рабочее давление масляной стороны в 2,4 раза выше водяного (12 бар против 5 бар), а испытательное давление масла в 1,5 раза превышает его рабочее (18 бар против 12): эти пределы нельзя путать при подключении контуров.
Что добавить в заказ
Для экономии воды к «Водяной теплообменник MGB 220-1660-4» каталог предлагает термостатический клапан AVTA (3/8″, 1/2″, 3/4″ или 1″ G — AVTA 10, 15, 20, 25): он открывается при росте температуры датчика, рассчитан на −25…130 °C и перепад 0–10 бар, перед ним ставят фильтр. Разъёмные соединения и гибкие рукава для масла и воды подбираются по портам аппарата (2 1/2″). Смежные позиции раздела — Водяной теплообменник MG и Гидравлические элементы Emmegi.
Аналоги и замена
Водяной теплообменник MGB 219-1660-4: типоразмер 219 вместо 220. Водяной теплообменник MGB 219-740-4: типоразмер 219 вместо 220; длина 740 мм, то есть на 920 мм короче (1660 − 740 = 920). Водяной теплообменник MGB 80-500-4: типоразмер 80 вместо 220; длина 500 мм, то есть на 1160 мм короче (1660 − 500 = 1160); по каталогу 10–24 л. с. и 40–180 л/мин масла.
Подбор и ограничения
Перед заказом «Водяной теплообменник MGB 220-1660-4» учтите ограничения. Масло и воду нужно направлять противотоком — иначе теплообмен упадёт. Температура воды на входе снижает мощность: коэффициент по каталогу падает с 1 до 0,85; 0,70; 0,60 по мере роста температуры воды при масле 55 °C. Водяную сторону нельзя нагружать выше 5 бар рабочего давления, а температуру воды выше 70 °C.
Установка и уход
Обслуживая водяной теплообменник MGB 220-1660-4, соблюдайте простые правила. Подключение — противотоком и гибкими рукавами, а сам теплообменник стоит на упругих опорах. Водяную сторону периодически осматривают и чистят от накипи: снимают крышку (днище) и прочищают трубки ершом. Масляная сторона промывается противотоком перхлорэтиленом около 30 мин и горячей водой.
