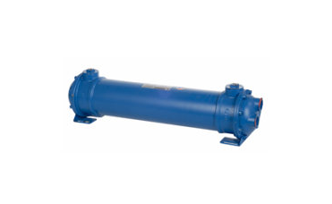

Водяной теплообменник MG 130-995-4

Водяной теплообменник MG 130-995-4 — кожухотрубный водомасляный теплообменник Emmegi: серия MG, типоразмер корпуса 130, длина 995 мм, четыре хода воды. По таблице каталога для длины 995 мм: расход масла 120–280 л/мин, мощность 41–78 л. с., объём масла 9,2 л, масса 32 кг.

Устройство и принцип действия

В кожухотрубном аппарате вода течёт по трубкам, масло омывает их снаружи. Обычное место — сливная линия гидросистемы; водяная часть разборная, ее можно осмотреть и прочистить, а для экономии воды ставят термостатический клапан. Применение по каталогу: гидростанции, пищевые машины, морские установки, промышленные машины, станки, компрессоры, генераторы. Масляная сторона рассчитана на 12 бар рабочего и 18 бар испытательного давления при температуре до 120 °C, водяная — на 5 бар рабочего и 8 бар испытательного до 70 °C.

Характеристики: Водяной теплообменник MG 130-995-4

Как читается обозначение

Прочитаем водяной теплообменник MG 130-995-4 по частям. MG — серия кожухотрубных теплообменников; 130 — индекс типоразмера корпуса из ряда каталога; 995 — длина L в миллиметрах; 4 — число ходов воды (1, 2 или 4). Больше ходов — меньше воды на отводимую мощность.

Расчёт расхода воды и параметров

На одну отводимую л. с. требуется воды: при одном ходе 3 л/мин, при двух 2 л/мин, при четырёх 1 л/мин. Для «Водяной теплообменник MG 130-995-4» коэффициент равен 1, значит по таблице получаем: 41 л. с. × 1 л/мин = 41 л/мин; 78 л. с. × 1 л/мин = 78 л/мин. Тот же корпус на один ход потребовал бы 41 л. с. × 3 л/мин = 123 л/мин; 78 л. с. × 3 л/мин = 234 л/мин. Масло в корпусе не задерживается: 9,2 л ÷ 120 л/мин × 60 = 4,6 с; 9,2 л ÷ 280 л/мин × 60 = 2 с. Пример подбора из каталога: масло 55 °C, вода 20 °C, расход масла 60 л/мин, мощность к отводу 15 кВт — подходит MG-80-870-4; перепад температур 55 °C − 20 °C = 35 °C; 15 кВт ÷ 35 °C = 0,43 кВт/°C. Таблицы мощности в каталоге даны в л. с. при вязкости 32 сСт.

Материалы и исполнение

Материалы позиции водяной теплообменник MG 130-995-4. Материалы стандартного исполнения: трубки CuDHP, трубная доска CuZn40, перегородки CuZn37, крышки CuZn40, корпус Fe510.2, уплотнения резина-пробка. Рабочее давление масляной стороны в 2,4 раза выше водяного (12 бар против 5 бар), а испытательное давление масла в 1,5 раза превышает его рабочее (18 бар против 12): эти пределы нельзя путать при подключении контуров.

Комплектация и сопутствующие позиции

Для экономии воды к «Водяной теплообменник MG 130-995-4» каталог предлагает термостатический клапан AVTA (3/8″, 1/2″, 3/4″ или 1″ G — AVTA 10, 15, 20, 25): он открывается при росте температуры датчика, рассчитан на −25…130 °C и перепад 0–10 бар, перед ним ставят фильтр. Разъёмные соединения и гибкие рукава для масла и воды подбираются по портам аппарата (1 1/2″ BSP). Смежные позиции раздела — Водяной теплообменник MG и Гидравлические элементы Emmegi.

Чем заменить и с чем сравнить

Водяной теплообменник MG 131-1145-2: типоразмер 131 вместо 130; длина 1145 мм, другими словами на 150 мм длиннее (1145 − 995 = 150); 2 хода воды против 4; по каталогу 85–132 л. с. и 120–280 л/мин масла. Водяной теплообменник MG 130-845-4 VITON: длина 845 мм, то есть на 150 мм короче (995 − 845 = 150); по каталогу 35–68 л. с. и 120–280 л/мин масла. Водяной теплообменник MG 130-845-4: длина 845 мм, другими словами на 150 мм короче (995 − 845 = 150); по каталогу 35–68 л. с. и 120–280 л/мин масла.

Где не стоит применять

Подбирая водяной теплообменник MG 130-995-4, помните: Масло и воду нужно направлять противотоком — иначе теплообмен упадёт. Водяную сторону нельзя нагружать выше 5 бар рабочего давления, а температуру воды выше 70 °C. Допустимые жидкости: минеральные масла HL и HLP, водомасляные эмульсии, вода-гликоль, вода и промышленная вода.

Как ставить и чистить

Обслуживая водяной теплообменник MG 130-995-4, соблюдайте простые правила. Масло и вода идут противотоком; аппарат ставят на упругие опоры и подключают к гидросистеме и водопроводу гибкими рукавами. Накипь с водяной стороны убирают ершом после снятия крышки; проверяют её периодически. Межтрубную (масляную) сторону промывают перхлорэтиленом противотоком порядка 30 мин, затем горячей водой.
