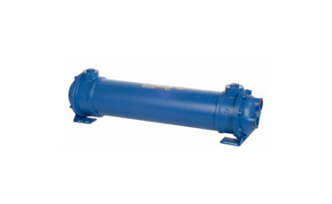

Водяной теплообменник MG 81-1155-4
- Тип
- кожухотрубный водомасляный теплообменник
- Серия
- MG
- Типоразмер
- 81
- Длина
- 1155 мм
- Материал корпуса
- сталь (трубки — медь)
- Исполнение
- 4 хода воды
Водяной теплообменник MG 81-1155-4 охлаждает масло гидросистемы водой; код читается так: MG, типоразмер 81, длина 1155 мм, четыре хода воды. По таблице каталога для длины 1155 мм: расход масла 75–180 л/мин, мощность 29–40 л. с., объём масла 3,8 л, масса 13,5 кг.
Устройство и принцип действия
В кожухотрубном аппарате вода течёт по трубкам, масло омывает их снаружи. Обычное место — сливная линия гидросистемы; водяная часть разборная, ее можно осмотреть и прочистить, а для экономии воды ставят термостатический клапан. Применение по каталогу: гидростанции, пищевые машины, морские установки, промышленные машины, станки, компрессоры, генераторы. Масляная сторона рассчитана на 12 бар рабочего и 18 бар испытательного давления при температуре до 120 °C, водяная — на 5 бар рабочего и 8 бар испытательного до 70 °C.
Характеристики: Водяной теплообменник MG 81-1155-4
| Параметр | Значение |
|---|---|
| Серия | MG |
| Типоразмер корпуса | 81 |
| Длина L | 1155 мм |
| Число ходов воды | 4 |
| Материал корпуса | сталь (трубки — медь) |
| Исполнение | 4 хода воды |
| Расход масла по таблице | 75–180 л/мин |
| Мощность по таблице | 29–40 л. с. |
| Порт масла | 1 1/2″ BSP |
| Объём масла | 3,8 л |
| Масса | 13,5 кг |
| Масло: рабочее / испытательное давление | 12 бар / 18 бар |
| Вода: рабочее / испытательное давление | 5 бар / 8 бар |
Расшифровка обозначения
Прочитаем водяной теплообменник MG 81-1155-4 по частям. MG — серия кожухотрубных теплообменников; 81 — индекс типоразмера корпуса из ряда каталога; 1155 — длина L в миллиметрах; 4 — число ходов воды (1, 2 или 4). Больше ходов — меньше воды на отводимую мощность.
Расход воды и арифметика подбора
На одну отводимую л. с. требуется воды: при одном ходе 3 л/мин, при двух 2 л/мин, при четырёх 1 л/мин. Для «Водяной теплообменник MG 81-1155-4» коэффициент равен 1, поэтому по таблице получаем: 29 л. с. × 1 л/мин = 29 л/мин; 40 л. с. × 1 л/мин = 40 л/мин. Тот же корпус на один ход потребовал бы 29 л. с. × 3 л/мин = 87 л/мин; 40 л. с. × 3 л/мин = 120 л/мин. Масло в корпусе не задерживается: 3,8 л ÷ 75 л/мин × 60 = 3 с; 3,8 л ÷ 180 л/мин × 60 = 1,3 с. Пример подбора из каталога: масло 55 °C, вода 20 °C, расход масла 60 л/мин, мощность к отводу 15 кВт — подходит MG-80-870-4; перепад температур 55 °C − 20 °C = 35 °C; 15 кВт ÷ 35 °C = 0,43 кВт/°C. Таблицы мощности в каталоге даны в л. с. при вязкости 32 сСт.
Из чего сделан аппарат
Материалы позиции водяной теплообменник MG 81-1155-4. Материалы стандартного исполнения: трубки CuDHP, трубная доска CuZn40, перегородки CuZn37, крышки CuZn40, корпус Fe510.2, уплотнения резина-пробка. Рабочее давление масляной стороны в 2,4 раза выше водяного (12 бар против 5 бар), а испытательное давление масла в 1,5 раза превышает его рабочее (18 бар против 12): эти пределы нельзя путать при подключении контуров.
Что добавить в заказ
Для экономии воды к «Водяной теплообменник MG 81-1155-4» каталог предлагает термостатический клапан AVTA (3/8″, 1/2″, 3/4″ или 1″ G — AVTA 10, 15, 20, 25): он открывается при росте температуры датчика, рассчитан на −25…130 °C и перепад 0–10 бар, перед ним ставят фильтр. Разъёмные соединения и гибкие рукава для масла и воды подбираются по портам аппарата (1 1/2″ BSP). Смежные позиции раздела — Водяной теплообменник MG и Гидравлические элементы Emmegi.
Соседние позиции и замена
Водяной теплообменник MG 81-560-2: длина 560 мм, другими словами на 595 мм короче (1155 − 560 = 595); 2 хода воды против 4; по каталогу 16–25 л. с. и 60–150 л/мин масла. Водяной теплообменник MG 80-870-4: типоразмер 80 вместо 81; длина 870 мм, другими словами на 285 мм короче (1155 − 870 = 285); по каталогу 18–29 л. с. и 40–130 л/мин масла. Водяной теплообменник MG 80-715-2 VITON: типоразмер 80 вместо 81; длина 715 мм, то есть на 440 мм короче (1155 − 715 = 440); 2 хода воды против 4; по каталогу 15–24 л. с. и 35–120 л/мин масла.
Где не стоит применять
Подбирая водяной теплообменник MG 81-1155-4, помните: Масло и воду нужно направлять противотоком — иначе теплообмен упадёт. Температура воды на входе снижает мощность: коэффициент по каталогу падает с 1 до 0,85; 0,70; 0,60 по мере роста температуры воды при масле 55 °C. Допустимые жидкости: минеральные масла HL и HLP, водомасляные эмульсии, вода-гликоль, вода и промышленная вода.
Установка и уход
Ставя водяной теплообменник MG 81-1155-4, действуйте по каталогу. Подключение — противотоком и гибкими рукавами, а сам теплообменник стоит на упругих опорах. Водяную сторону периодически осматривают и чистят от накипи: снимают крышку (днище) и прочищают трубки ершом. Межтрубную (масляную) сторону промывают перхлорэтиленом противотоком примерно 30 мин, затем горячей водой.
