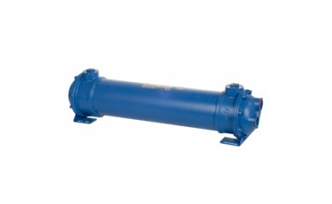

Водяной теплообменник MGB 131-535-4

Позиция Водяной теплообменник MGB 131-535-4 относится к серии MGB (MGB из нержавеющей стали AISI 304): типоразмер 131, длина 535 мм, четыре хода воды. По таблице каталога для длины 535 мм: расход масла 80–200 л/мин, мощность 24–63 л. с..

Как работает водомасляный теплообменник

В кожухотрубном аппарате вода течёт по трубкам, масло омывает их снаружи. Обычное место — сливная линия гидросистемы; водяная часть разборная, ее можно осмотреть и прочистить, а для экономии воды ставят термостатический клапан. Применение по каталогу: гидростанции, пищевые машины, морские установки, промышленные машины, станки, компрессоры, генераторы. Масляная сторона рассчитана на 12 бар рабочего и 18 бар испытательного давления при температуре до 120 °C, водяная — на 5 бар рабочего и 8 бар испытательного до 70 °C.

Характеристики: Водяной теплообменник MGB 131-535-4

Как читается обозначение

Прочитаем водяной теплообменник MGB 131-535-4 по частям. MGB — серия кожухотрубных теплообменников; 131 — индекс типоразмера корпуса из ряда каталога; 535 — длина L в миллиметрах; 4 — число ходов воды (1, 2 или 4). Больше ходов — меньше воды на отводимую мощность. Серия MGB — исполнение из нержавеющей стали AISI 304 (трубки, доска, перегородки, корпус), уплотнения графит-кевлар.

Расход воды и арифметика подбора

Каталог указывает расход воды на каждую отводимую лошадиную силу: 1 ход — 3 л/мин, 2 хода — 2 л/мин, 4 хода — 1 л/мин. Для «Водяной теплообменник MGB 131-535-4» (4 хода) это 1 л/мин на 1 л. с. Условный пример на границах таблицы: 24 л. с. × 1 л/мин = 24 л/мин; 63 л. с. × 1 л/мин = 63 л/мин. Тот же корпус на один ход потребовал бы 24 л. с. × 3 л/мин = 72 л/мин; 63 л. с. × 3 л/мин = 189 л/мин. Пример подбора из каталога: масло 55 °C, вода 20 °C, расход масла 60 л/мин, мощность к отводу 15 кВт — подходит MG-80-870-4; перепад температур 55 °C − 20 °C = 35 °C; 15 кВт ÷ 35 °C = 0,43 кВт/°C. Таблицы мощности в каталоге даны в л. с. при вязкости 32 сСт.

Материалы и исполнение

Водяной теплообменник MGB 131-535-4: из чего сделан. Исполнение MGB: трубки, трубная доска, перегородки и корпус из AISI 304, уплотнения графит-кевлар. Именно эта серия подходит для агрессивной среды. Рабочее давление масляной стороны в 2,4 раза выше водяного (12 бар против 5 бар), а испытательное давление масла в 1,5 раза превышает его рабочее (18 бар против 12): эти пределы нельзя путать при подключении контуров.

Что добавить в заказ

Для экономии воды к «Водяной теплообменник MGB 131-535-4» каталог предлагает термостатический клапан AVTA (3/8″, 1/2″, 3/4″ или 1″ G — AVTA 10, 15, 20, 25): он открывается при росте температуры датчика, рассчитан на −25…130 °C и перепад 0–10 бар, перед ним ставят фильтр. Разъёмные соединения и гибкие рукава для масла и воды подбираются по портам аппарата (порт уточняется по заявке). Смежные позиции раздела — Водяной теплообменник MG и Гидравлические элементы Emmegi.

Чем заменить и с чем сравнить

Водяной теплообменник MGB 131-285-4: длина 285 мм, то есть на 250 мм короче (535 − 285 = 250); по каталогу 17–38 л. с. и 50–140 л/мин масла. Водяной теплообменник MGB 131-845-4: длина 845 мм, то есть на 310 мм длиннее (845 − 535 = 310); по каталогу 56–96 л. с. и 100–250 л/мин масла. Водяной теплообменник MGB 130-285-2 AISI 304: типоразмер 130 вместо 131; длина 285 мм, другими словами на 250 мм короче (535 − 285 = 250); 2 хода воды против 4; по каталогу 12–30 л. с. и 60–160 л/мин масла.

Подбор и ограничения

Перед заказом «Водяной теплообменник MGB 131-535-4» учтите ограничения. Масло и воду нужно направлять противотоком — иначе теплообмен упадёт. Допустимые жидкости: минеральные масла HL и HLP, водомасляные эмульсии, вода-гликоль, вода и промышленная вода. Водяную сторону нельзя нагружать выше 5 бар рабочего давления, а температуру воды выше 70 °C.

Монтаж и обслуживание

Ставя водяной теплообменник MGB 131-535-4, действуйте по каталогу. Масло и вода идут противотоком; аппарат ставят на упругие опоры и подключают к гидросистеме и водопроводу гибкими рукавами. Водяную сторону периодически осматривают и чистят от накипи: снимают крышку (днище) и прочищают трубки ершом. Масляная сторона промывается противотоком перхлорэтиленом около 30 мин и горячей водой.
