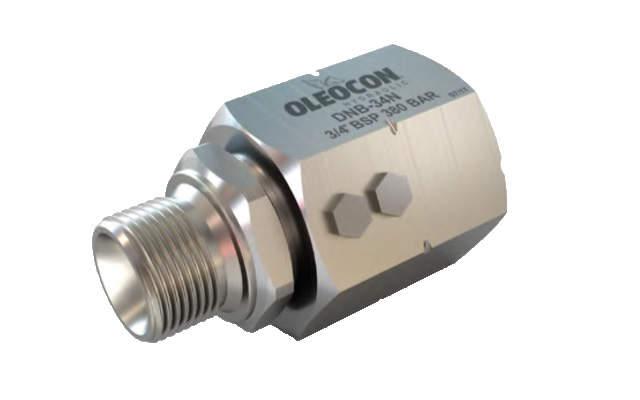

Вертлюг 3/4" DNB-34N

Вертлюг 3/4" DNB-34N — прямой вертлюг OLEOCON для гидролиний с резьбой 3/4″: позволяет присоединённому рукаву поворачиваться и не скручиваться; по каталогу серия SJS, давление стали 300…350 бар. Режим — медленные повороты под давлением: быстрое или постоянное вращение каталог исключает.

Что делает вертлюг: Вертлюг 3/4" DNB-34N

Если конец рукава перемещается — на стреле, манипуляторе или вращающейся оснастке — рукав начинает скручиваться и быстро выходит из строя. Вертлюг даёт ему свободу поворота: внутренняя часть вращается, а масло продолжает идти через канал.

Каталог OLEOCON делит вертлюги на прямые (SJS) и угловые (SJE); у «Вертлюг 3/4" DNB-34N» это прямое исполнение: вход и выход лежат на одной оси.

Технические характеристики: Вертлюг 3/4" DNB-34N

Диапазон каталога: сталь 300…350 бар, нержавеющая сталь 200…250 бар, проход DN06…25; резьба BSP.

Расшифровка обозначения DNB-34N

• DNB — вертлюг
• 34 — размер резьбы: 3/4″ (14 — 1/4, 38 — 3/8, 12 — 1/2, 34 — 3/4, 1 — 1 дюйм)
• N — буква на конце каталогом не расшифрована

В каталоге OLEOCON вертлюги идут под обозначениями SJS и SJE; цифры из кода карточки определяют только размер резьбы 3/4″.

Расчёт: нагрузка, запас по давлению и режим вращения для «Вертлюг 3/4" DNB-34N»

Осевая сила на присоединение: площадь круга по резьбе 5,49 см² (диаметр 26,4 мм) × давление. При 300 бар это порядка 16473 Н, при 350 бар — около 19218 Н. Эту нагрузку воспринимает резьба и рукав.

Если рабочая часть крутится со скоростью 2 об/мин, за 8-часовую смену набегает 960 оборотов; это пример медленного режима, на который рассчитан вертлюг.

Сечение условной линии 19 мм — 2,84 см²: на скоростях 4 и 6 м/с это порядка 68 и 102 л/мин.

Подбор и ограничения

Угловой вариант выбирают, когда нужно сэкономить место или избежать лишнего угольника; прямой — когда линия идёт по оси вращения.

Нельзя использовать вертлюг как опору для рукава или груза: он передаёт вращение, но не нагрузку. Рукав подвешивают отдельно.

Аналоги и замена

Рядом по ряду: DNB-38N, DNB-14N и DNB-12N; тот же размер в другом исполнении: DNB-D-34N. Весь раздел — Вертлюги OLEOCON, каталог бренда — Гидравлические элементы OLEOCON.

При замене сверьте резьбу и давление и убедитесь, что вертлюг рассчитан на нужную скорость вращения.

Монтаж и обслуживание

Рукав подключают без закрутки, затяжка — за лыски. После монтажа проворачивают узел вручную и убеждаются в отсутствии заклинивания.

Периодически проверяйте подтекание по подвижному соединению и свободу хода; при появлении люфта или подтекания вертлюг заменяют целиком.
