Вертлюг 1/4" DNB-14N
- Тип
- вертлюг
- Резьба
- 1/4"

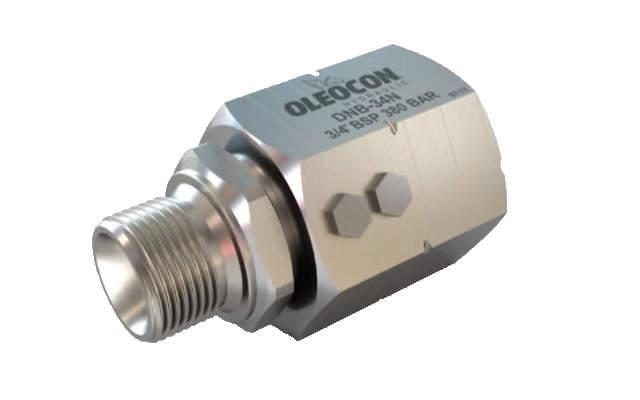

Вертлюг 1/4" DNB-14N — вертлюг (код DNB-14N), резьба 1/4″, серия по каталогу SJS: ставится между подвижным концом рукава и неподвижным узлом. Режим — медленные повороты под давлением: быстрое или постоянное вращение каталог исключает.
Назначение и особенности: Вертлюг 1/4" DNB-14N
Если конец рукава перемещается — на стреле, манипуляторе или вращающейся оснастке — рукав начинает скручиваться и быстро выходит из строя. Вертлюг даёт ему свободу поворота: внутренняя часть вращается, а масло продолжает идти через канал.
Прямые вертлюги имеют вход и выход на одной оси, угловые — под углом 90°. Здесь прямой вариант (серия SJS).
Характеристики: Вертлюг 1/4" DNB-14N
| Показатель | Данные |
|---|---|
| Давление, сталь | 300…350 бар |
| Давление, нержавеющая сталь | 200…250 бар |
| Не подходит для | быстрого и непрерывного вращения |
| Тип | вертлюг прямой (серия SJS) |
| Резьба | 1/4″ (BSP) |
| Условный проход | DN06…25 по ряду |
| Изготовитель | OLEOCON Hydraulic |
| Режим вращения | медленное, под давлением |
Стальные вертлюги SJS и SJE выпускаются на DN06…25 с резьбой BSP и давлением 300…350 бар; нержавеющие — 200…250 бар.
Расшифровка обозначения DNB-14N
- DNB — вертлюг
- 14 — размер резьбы: 1/4″ (14 — 1/4, 38 — 3/8, 12 — 1/2, 34 — 3/4, 1 — 1 дюйм)
- N — буква на конце каталогом не расшифрована
Каталожный код у производителя другой: серии SJS и SJE, DN и резьба в одном обозначении. Код карточки мы сопоставили по типу изделия и размеру резьбы.
Арифметика для «Вертлюг 1/4" DNB-14N»
Осевая сила на присоединение: площадь круга по резьбе 1,36 см² (диаметр 13,2 мм) × давление. При 300 бар это примерно 4079 Н, при 350 бар — порядка 4759 Н. Эту нагрузку воспринимает резьба и рукав.
Для линии на 160 бар отношение 300 ÷ 160 ≈ 1,88 у стали и 200 ÷ 160 = 1,25 у нержавеющих исполнений.
Условный пример по вращению: при 1 об/мин за смену в 8 часов вертлюг делает 1 × 60 × 8 = 480 оборотов. Для медленных поворотов манипулятора это допустимый режим, для постоянного вращения — нет.
Как выбрать вертлюг и чего избегать
Прямой и угловой вертлюги различаются только положением выхода: размеры резьбы и давление совпадают.
Не нагружайте вертлюг изгибом: рукав должен идти к нему без натяжения и перегиба.
Аналоги и замена
Соседние вертлюги: DNB-34N, DNB-12N и DNB-1N; того же размера: DNB-D-14N. Все исполнения — Вертлюги OLEOCON.
Замена из другой серии возможна, если совпадают резьба, давление и тип (прямой или угловой); проходное сечение и подшипниковая часть у разных производителей отличаются.
Монтаж и обслуживание
Рукав подключают без закрутки, затяжка — за лыски. После монтажа проворачивают узел вручную и убеждаются в отсутствии заклинивания.
Периодически проверяйте подтекание по подвижному соединению и свободу хода; при появлении люфта или подтекания вертлюг заменяют целиком.
