Вертлюги OLEOCON — вертлюги OLEOCON для гидролиний: в разделе десять позиций, пять прямых (серия SJS) и пять угловых (SJE) на резьбы от 1/4″ до 1″. Вертлюг ставят между подвижным концом рукава и неподвижным узлом, чтобы рукав не скручивался. Вертлюги рассчитаны на медленное вращение под высоким давлением и не подходят для быстрого или непрерывного вращения.
Позиции раздела «Вертлюги OLEOCON»
Позиции раздела «Вертлюги OLEOCON»| Позиция | Ключевые данные |
|---|
| Вертлюг 1" DNB-1N | вертлюг, 1″ |
| Вертлюг 1/2" DNB-12N | вертлюг, 1/2″ |

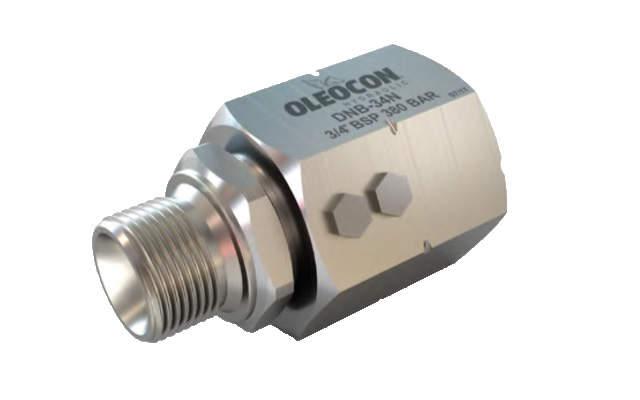

| Вертлюг 1/4" DNB-14N | вертлюг, 1/4″ |
| Вертлюг 3/4" DNB-34N | вертлюг, 3/4″ |
| Вертлюг 3/8" DNB-38N | вертлюг, 3/8″ |
| Вертлюг угловой 1" DNB-D-1N | вертлюг угловой, 1″ |
| Вертлюг угловой 1/2" DNB-D-12N | вертлюг угловой, 1/2″ |
| Вертлюг угловой 1/4" DNB-D-14N | вертлюг угловой, 1/4″ |
| Вертлюг угловой 3/4" DNB-D-34N | вертлюг угловой, 3/4″ |
| Вертлюг угловой 3/8" DNB-D-38N | вертлюг угловой, 3/8″ |
Каждый размер представлен прямым и угловым исполнением: так закрываются и осевые, и угловые подключения.
Вертлюги применяют на поворотных стрелах, манипуляторах, барабанах для шлангов и всюду, где рукав подвижен: без вертлюга он скручивается и быстро выходит из строя.
Размерный ряд раздела — пять резьб BSP (1/4″, 3/8″, 1/2″, 3/4″, 1″) в двух исполнениях каждая: прямом и угловом; цифры в коде DNB отвечают размеру резьбы.
Характеристики: Вертлюги OLEOCON
Характеристики: Вертлюги OLEOCON| Характеристика | Значение |
|---|
| Позиций | 10 |
| Изготовитель | OLEOCON Hydraulic |
| Давление, нержавеющая сталь | 200…250 бар |
| Давление, сталь | 300…350 бар |
| Режим | медленное вращение |
| Угловые (SJE) | 5 размеров, 1/4″–1″ |
| Резьба | BSP |
| Прямые (SJS) | 5 размеров, 1/4″–1″ |
Проходные сечения серий SJS и SJE — от DN06 до DN25.
Как читать обозначения раздела
- DNB — вертлюг; DNB-D — угловой
- 14, 38, 12, 34, 1 — размер резьбы: 1/4, 3/8, 1/2, 3/4 дюйма и 1 дюйм
- N — буква на конце не расшифрована каталогом
Каталожные серии вертлюгов — SJS (прямые) и SJE (угловые); коды карточек DNB их повторяют по типу и размеру.
Арифметика по данным раздела
Сила давления растёт с квадратом диаметра: на 1/2″ при 300 бар около 10350 Н, на 1″ — около 26040 Н.
Режим вращения: при 1 об/мин за 8-часовую смену вертлюг делает 1 × 60 × 8 = 480 оборотов; для непрерывного вращения со скоростью в десятки оборотов в минуту вертлюг не рассчитан.
Нагрузка на резьбу растёт быстрее размера: при 300 бар на резьбу 1/2″ действует около 10350 Н, на 1″ — около 26040 Н, то есть в 2,5 раза больше при переходе с 1/2″ на 1″ (наружный диаметр резьбы вырастает с 20,955 до 33,249 мм).
Подбор и ограничения
Подбор: резьба рукава и штуцера, давление в линии (сталь 300…350, нержавеющая 200…250 бар), скорость поворота и тип подключения — прямой или угловой.
Если рукав на подвижном узле скручивается чаще нескольких раз за смену, вертлюг выбирают в первую очередь: износ рукава от кручения быстрее, чем от давления. Для угловых компоновок берут исполнение DNB-D, чтобы не добавлять отдельный угольник и лишнюю точку утечки.
Что брать в комплекте к позициям раздела
К вертлюгу берут рукава с нужной резьбой, БРС и кронштейн для подвеса рукава: сам вертлюг не должен нести нагрузку рукава.
Чем заменить позиции раздела «Вертлюги OLEOCON»
Смежные разделы — Быстроразъемные соединения (БРС) OLEOCON, Разрывные муфты OLEOCON; общий каталог — Гидравлические элементы OLEOCON. Роторные вводы для быстрого вращения — другие изделия, в этом разделе их нет.
Монтаж и обслуживание
Затяжка за лыски, рукав без закрутки, периодический осмотр течи.
