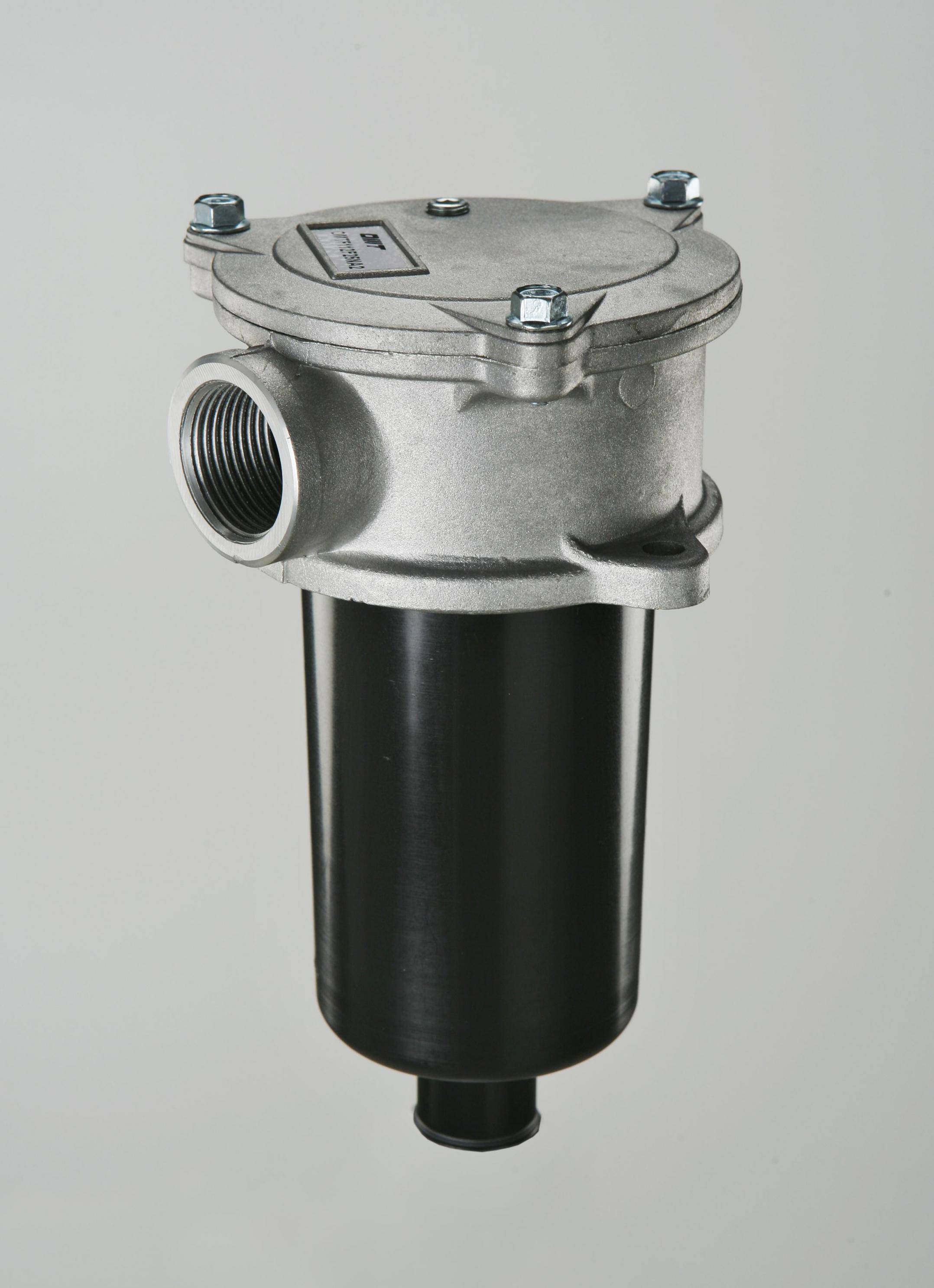

Сливной фильтр OMTF112F25NA2

Сливной фильтр OMTF112F25NA2 выпускает OMT как фильтр возвратной линии: элемент из неорганического волокна 25 мкм, типоразмер 11, длина 2, масса 0,770 кг, присоединение 1" BSP.

Место OMTF11 в гидросистеме

Линия возврата несёт в бак всё, что накопили трубы, цилиндры и клапаны: окалину, частицы износа, обрывки уплотнений. Фильтр на крышке задерживает это до того, как оно смешается с основным объёмом масла. Клапан откроется при 1,7 бар (допуск ±10 %, то есть 1,53…1,87 бар); он идёт в составе элемента CR…R. Когда клапан открылся, фильтрация фактически прекращается, поэтому доводить до байпаса не следует.

Основные характеристики: Сливной фильтр OMTF112F25NA2

Расшифровка обозначения OMTF112F25NA2

Код разбирается так: OMTF — серия фильтров возвратной линии с креплением на крышке бака; 11 — размер корпуса из ряда 09, 11, 17, 22; 2 — длина корпуса (у OMTF11 в листе длины 1, 2 и 3); F25 — элемент из материала F25: неорганическое (стекло)волокно, 25 мкм; N — уплотнения NBR (Buna-N); исполнение V было бы FKM; A — на крышке гнездо под индикатор с резьбой 1/8" BSPT; 2 — порты 1" BSP.

Сливной фильтр OMTF112F25NA2: расчёт под ваш насос

Собственной цифры расхода у OMTF112F25NA2 в карточке нет. Рядом по каталогу идёт OMTF112F10NA1 с тем же размером 11 и длиной 2: 72 л/мин. Считаем по ней, а точное значение сообщим после уточнения. Возьмём насос 16 см³ на 1500 об/мин: 16 × 1500 ÷ 1000 ≈ 24 л/мин. При пределе 72 л/мин остаётся 48 л/мин запаса (33 % загрузки). Пример для бака 63 л: насос 16 см³ при 1500 об/мин гонит ≈ 24 л/мин, то есть 24 × 60 ÷ 63 ≈ 23 оборота масла через фильтр за час.

Что заказать вместе с OMTF112F25NA2

Элемент заказывают как CR112F25R: CR112 привязывает его к корпусу OMTF11 длины 2, а F25 задаёт материал и тонкость. Волокно F25 даёт βx ≥ 200 при 25 мкм — для чистого масла это основной вариант, а бумага C10 и C25 остаётся для общей очистки.

Замена: Сливной фильтр OMTF112F25NA2 и ближайшие коды

Что есть рядом: OMTF112R90NA — материал R90 (сетка 90 мкм) вместо F25, порты 1/2" BSP вместо 1"; OMTF112R60NA2 — материал R60 (сетка 60 мкм) вместо F25. Другие размеры и материалы — в разделе Сливные фильтры OMT OMTF, более широкий выбор сливных фильтров OMT — в разделе Сливные фильтры OMT.

Сливной фильтр OMTF112F25NA2: подбор и ограничения

Расход 72 л/мин для OMTF112F25NA2 — предел, не норма. Стабильная работа — заметно ниже него: оставьте запас на засорение элемента и на холодное масло. Подтверждены минеральные масла групп HH, HM, HR, HV, HG; про другие жидкости лист молчит, так что без согласования их не заливают. Рабочий диапазон температуры — −25…+110 °C. При −25 °C вязкость вырастает во много раз, и расход придётся брать с большим запасом.

Монтаж и обслуживание

Крепление — 2 отверстия Ø9 мм; габарит по высоте H равен 213 мм. Свободное место над фильтром нужно для замены элемента: картридж вынимают вверх. Элемент меняют, когда индикатор подаёт сигнал на рабочей температуре масла; если индикатора нет, ориентируются на указания изготовителя установки. Уплотнительные кольца обновляют вместе с элементом: резьбы смазывают, а узел затягивают осторожно, без перекоса.

Что обычно спрашивают про OMTF112F25NA2

Какой насос потянет OMTF112F25NA2?

Расчёт простой: объём за оборот × обороты ÷ 1000. Насос 16 см³ при 1500 об/мин даёт ≈ 24 л/мин и укладывается в 72 л/мин с запасом 48 л/мин.

Какой элемент ставить в OMTF112F25NA2?

Нужен CR112F25R. Цифры 112 в начале — размер и длина корпуса, F25 — материал, R — байпас 1,7 бар.

Как понять, что пора менять элемент в OMTF112F25NA2?

Лучший способ — индикатор засорения в гнезде 1/8" BSPT: его порог 1,3 бар ниже байпаса 1,7 бар, так что запас на замену есть.

Стоимость и срок сливной фильтр OMTF112F25NA2 сообщим по заявке; для расчёта нужны код, количество и данные насоса — объём за оборот, обороты, марка масла. Доставка по России и СНГ.
