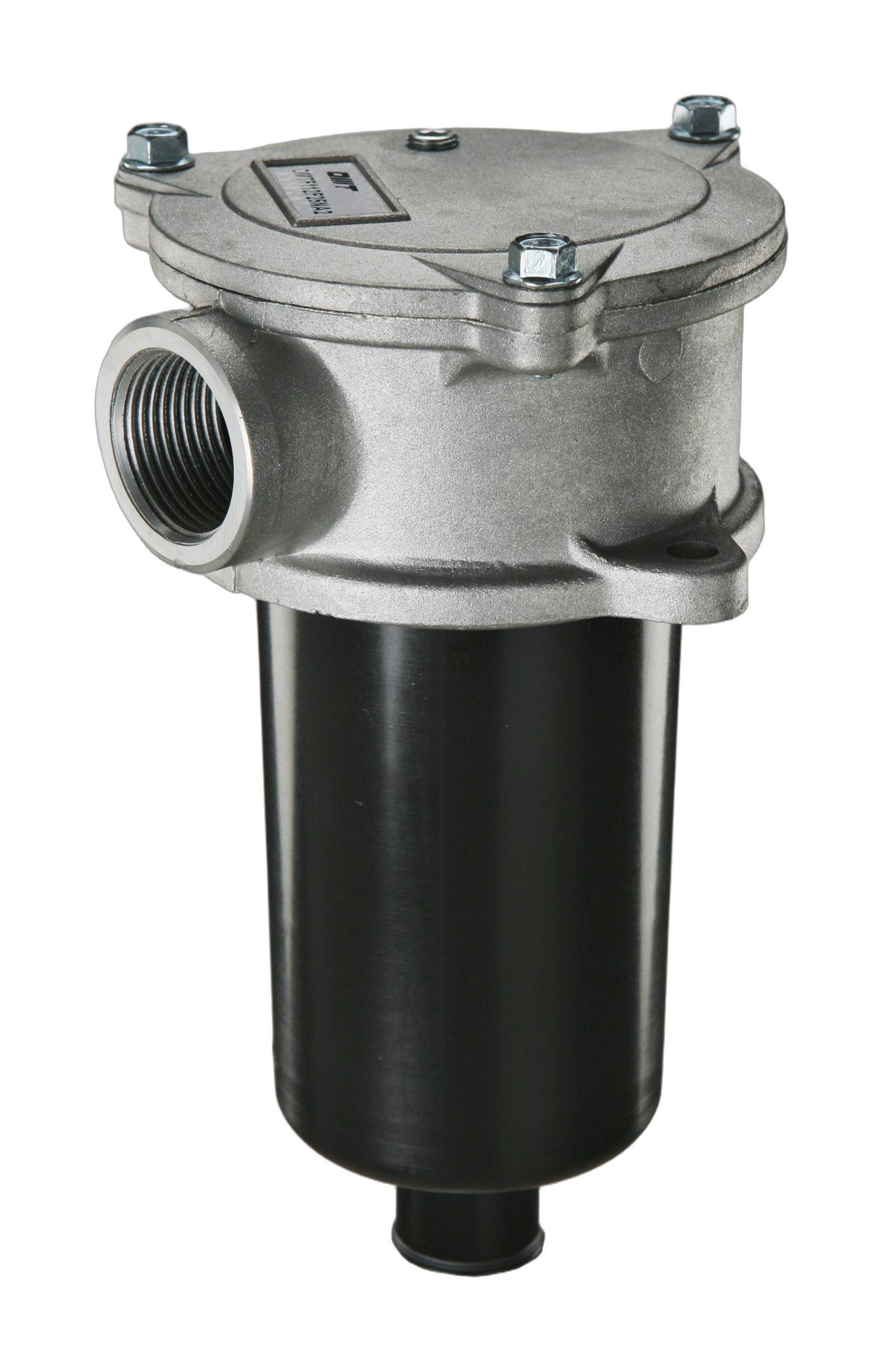

Сливные фильтры OMT OMTF — фильтры на крышку бака, которые очищают масло на линии возврата, прежде чем оно уйдёт обратно в резервуар. Головка ставится сверху на бак, стакан с элементом опущен внутрь. Четыре типоразмера — 09, 11, 17 и 22, рабочее давление 8 бар, давление разрушения 10 бар, температура −25…+110 °C. Байпас 1,7 бар ±10 % защищает элемент, если тот забит или масло холодное.
Что входит в раздел «Сливные фильтры OMT OMTF»
Сливные фильтры OMT OMTF — самый большой подраздел фильтров OMT: все четыре типоразмера, элементы из бумаги, стекловолокна и сетки. Для ориентира:
Технические характеристики: сливные фильтры OMT OMTF
| Параметр | Значение |
|---|
| Рабочее давление | 8 бар |
| Давление разрушения | 10 бар |
| Байпас | 1,7 бар ±10 % |
| Головка | литьё из алюминия |
| Стакан | OMTF09/11/17 — нейлон со стекловолокном, OMTF22 — сталь с катафорезным покрытием |
| Уплотнения | NBR |
| Гнездо индикатора | A — 1/8" BSPT |
| Температура | −25…+110 °C |
| Типоразмер | Длины | Высота H, мм | Масса, кг | Крепление к баку |
|---|
| OMTF09 | 1 | 132 | 0,400 | 2 отверстия Ø7 |
| OMTF11 | 1, 2, 3 | 155 / 213 / 295 | 0,715 / 0,770 / 0,830 | 2 отверстия Ø9 |
| OMTF17 | 1 | 323 | 1,940 | 3 отверстия Ø11 |
| OMTF22 | 1–4 | 262 / 322 / 322 / 368 | 3,250 / 3,800 / 3,800 / 3,900 | 4 отверстия Ø11 |
Как выбрать сливные фильтры OMT OMTF по коду
Код OMTF складывается из пяти частей. Две цифры — типоразмер (09, 11, 17, 22), третья — длина стакана: у 09 и 17 только 1, у 11 — до 3, у 22 — до 4. Дальше материал элемента: C10 и C25 — бумага с пропиткой смолой, F03, F06, F10, F25 — неорганическое стекловолокно, R60 и R90 — сетка AISI 304. Затем уплотнение (N — NBR), крышка (A — гнездо индикатора 1/8" BSPT, B — 1/8" NPT по запросу) и индекс порта. Индекс у OMTF11: без цифры — 1/2", 1 — 3/4", 2 — 1"; у OMTF17: без цифры — 1", 1 — 1 1/4"; у OMTF22: без цифры — 1 1/4", 1 — 1 1/2", 2 — 2" BSP.
Сливные фильтры OMT OMTF подбирают по наибольшему расходу слива, а не по подаче насоса: при опускании цилиндра с большой площадью поршня в бак уходит больше масла, чем даёт насос. Тонкость на сливе обычно грубее, чем в напорной линии; бумага C25 — экономичный выбор, стекловолокно F10 — если в системе нет отдельного тонкого фильтра.
Установка и эксплуатация сливных фильтров OMT OMTF
Сливные фильтры OMT OMTF крепят к крышке бака винтами через отверстия головки, вход — сбоку, выход — через стакан в бак. Над головкой нужен зазор, чтобы снять крышку и вынуть элемент. В гнездо 1/8" BSPT ставят манометр PV1 (0–12 бар) или F10-001 (0–2,5 бар), либо реле давления PE1, PE2, PE3 на 1,3 бар. Сменный элемент — CR с тем же номером типоразмера и длины и буквой R в конце: например, для OMTF112F10NA1 это CR112F10R. Меняйте его по сигналу индикатора, пока перепад не дошёл до 1,7 бар; на холодном масле индикатор может сработать ложно. Для замены уплотнений есть комплекты KIT-OMTF09, KIT-OMTF11, KIT-OMTF17 и KIT-OMTF22.
