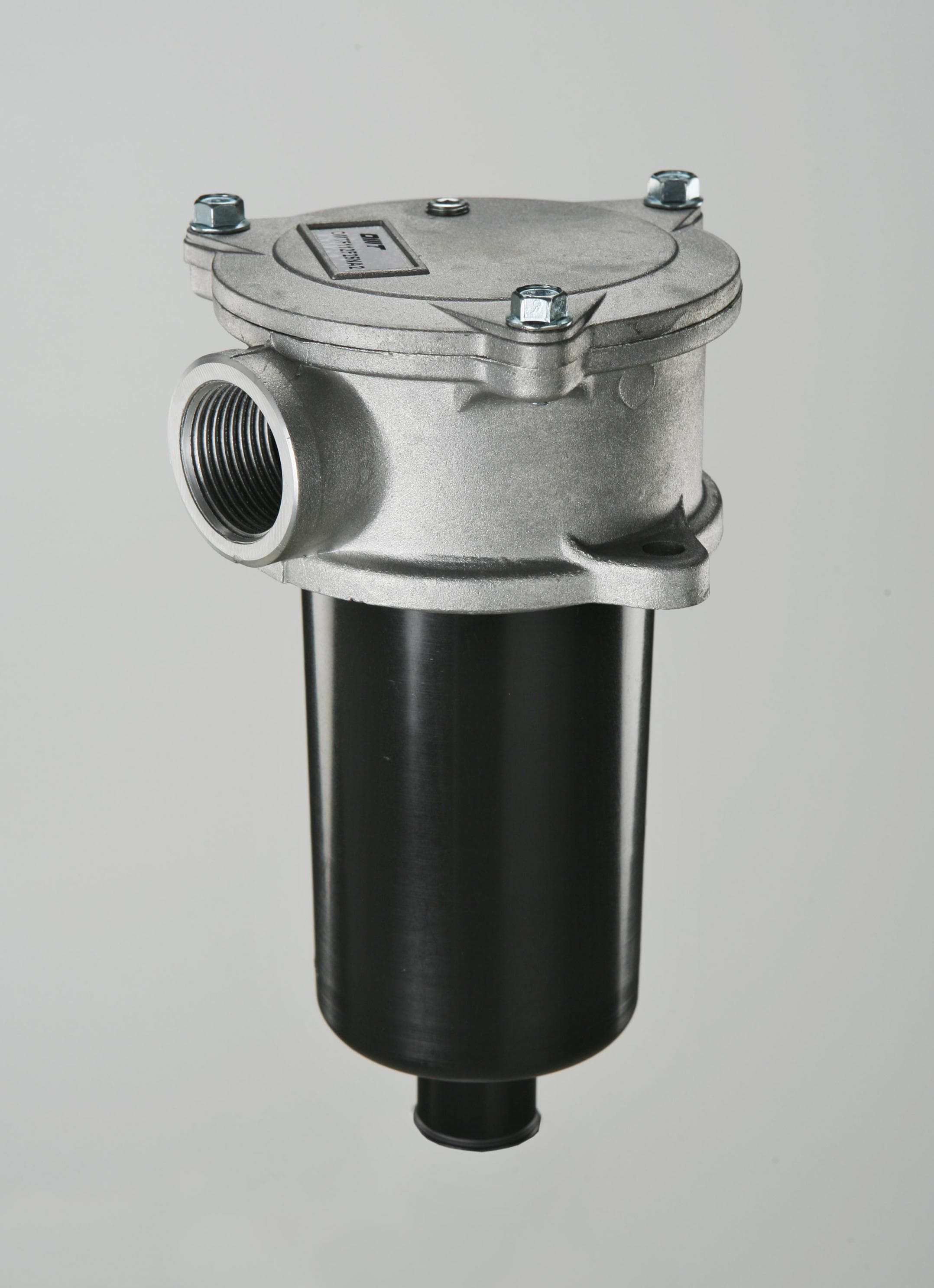

Сливной фильтр OMTF111C25NA
- Тип
- сливной фильтр на крышку бака
- Тонкость фильтрации
- 25 мкм
- Фильтрующий материал
- бумага, пропитанная смолой
- Материал уплотнений
- NBR
- Исполнение
- гнездо индикатора 1/8" BSPT
- Присоединение
- 1/2" BSP
Сливной фильтр OMTF111C25NA работает на возвратной линии давлением до 8 бар: типоразмер 11, длина 1, присоединение 1/2" BSP; в корпусе бумажный элемент 25 мкм.
Задача фильтра в линии возврата
Возвратные фильтры меняют не по часам, а по индикатору: перепад давления на элементе растёт по мере засорения, и по нему видно, когда пора менять. Байпас у серии настроен на 1,7 бар ±10 % и поставляется вместе с элементом. Он страхует элемент от смятия и гидравлику от закупорки, но пока он открыт, масло проходит без очистки.
Основные характеристики: Сливной фильтр OMTF111C25NA
| Характеристика | Значение |
|---|---|
| Ориентир по расходу | 120 л/мин |
| Максимальное рабочее давление | 8 бар |
| Присоединение | 1/2" BSP |
| Крепление на крышке | 2 отв. Ø9 мм |
| Номинальная тонкость | 25 мкм |
| Масса в сборе | 0,715 кг |
| Код позиции | Сливной фильтр OMTF111C25NA |
| Комплект уплотнений | KIT-OMTF11 |
| Высота корпуса H | 155 мм |
| Материал элемента | бумага, пропитанная смолой, код C25 |
| Материал уплотнений | NBR (Buna-N) |
| Сменный элемент | CR111C25R |
| Рабочая температура | −25…+110 °C |
| Типоразмер | OMTF, типоразмер 11 |
Расшифровка обозначения OMTF111C25NA по листу OMT
Код разбирается так: OMTF — серия фильтров возвратной линии с креплением на крышке бака; 11 — типоразмер корпуса; всего их четыре: 09, 11, 17 и 22; 1 — вариант длины, всего у OMTF11 длины 1, 2 и 3; C25 — элемент из материала C25: бумага, пропитанная смолой, 25 мкм; N — нитриловые уплотнения (Buna-N); A — на крышке гнездо под индикатор с резьбой 1/8" BSPT; без цифры в конце — присоединение 1/2" BSP.
Сливной фильтр OMTF111C25NA: расчёт под ваш насос
Расход этой позиции карточка не называет. Ориентир берём у соседней OMTF111C10NA1 (размер 11, длина 1, материал C10) — 120 л/мин. Как оценка подходит, как гарантия — нет: подтвердим при заказе. Возьмём насос 40 см³ на 1450 об/мин: 40 × 1450 ÷ 1000 ≈ 58 л/мин. При пределе 120 л/мин остаётся 62 л/мин запаса (48 % загрузки). Ещё одна проверка — сколько раз за час весь бак проходит через фильтр: при 160 л и ≈ 58 л/мин это 58 × 60 ÷ 160 ≈ 22 оборота; чем их больше, тем быстрее система избавляется от грязи.
Что заказать вместе с OMTF111C25NA
Для замены нужен CR111C25R — элемент, совпадающий с корпусом по числу 111; C25 в его коде повторяет материал вашего фильтра. Целлюлозная основа с пропиткой смолой даёт 25 мкм при βx ≥ 2; сравните с волокном F, у которого βx ≥ 200, если требования к чистоте масла строже.
Аналоги: Сливной фильтр OMTF111C25NA и соседи по серии
Рядом по каталогу стоят: OMTF091F25NA — типоразмер 09 вместо 11, материал F25 (волокно 25 мкм) вместо C25; OMTF111C25NA2 — порты 1" BSP вместо 1/2". Весь ряд OMTF смотрите в разделе Сливные фильтры OMT OMTF; общий каталог сливных фильтров OMT — Сливные фильтры OMT.
Где сливной фильтр OMTF111C25NA не подойдёт
Давление: рабочее до 8 бар, разрушения 10 бар. На напорной линии такой фильтр ставить нельзя; он рассчитан на возврат, и скачки давления на сливе проверяют отдельно. Расход 120 л/мин для OMTF111C25NA — предел, не норма. Стабильная работа — заметно ниже него: оставьте запас на засорение элемента и на холодное масло. Жидкость: лист OMT называет минеральные масла HH, HM, HR, HV и HG. Для HFC, фосфатных эфиров и биомасел совместимость уплотнений NBR в листе не заявлена — уточняйте до заказа.
Установка и обслуживание OMTF11
Фильтр ставится на крышку бака через 2 отверстия Ø9 мм. Учитывайте H = 155 мм: над крышкой должно быть место для демонтажа. Менять элемент нужно по сигналу индикатора (на рабочей температуре), до того как перепад дойдёт до настройки байпаса. Уплотнительные кольца обновляют вместе с элементом: резьбы смазывают, а узел затягивают осторожно, без перекоса.
