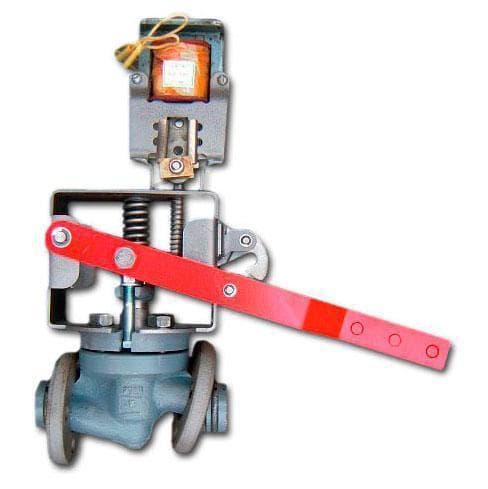

Клапан соленоидный отсечной ЗСК-25

Условия эксплуатации запорного соленоидного клапана ЗСК-25:

• Температура рабочей среды: до + 400°С;
• Температура окружающей среды: от -40 до +50°С;
• Рабочая среда: вода, пар, мазут;
• Климатическое исполнение: для умеренного и тропического климата;
• Направление потока среды: по стрелке на корпусе;

Технические данные запорного соленоидного клапана ЗСК-25:

• Привод: электромагнитный;
• Номинальное давление PN, МПа (кгс/см²): 4,0 (40);
• Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
• Установочное положение на трубопроводе: электромагнитом вверх, допустимое отклонение от рабочего положения до 5° в любую сторону;
• Регламентирующий документ: ТУ 16-529.479-70;

Материалы основных деталей запорного соленоидного клапана ЗСК-25:

• Материал изделия (корпус): сталь 3;

Показатели надежности запорного соленоидного клапана ЗСК-25:

• Гарантийная наработка, циклов: 3000;

Основные заводы производители запорного соленоидного клапана ЗСК-25:

• Место производства: Украина;
• Производитель ЗСК-25: Каменец-Подольский электромеханический завод

Монтаж запорного соленоидного клапана ЗСК-25:

• Клапаны устанавливаются на горизонтальном участке трубопровода электромагнитом вверх в местах, доступных для осмотра и обслуживания. Допускается отклонение от рабочего положения до 5° в любую сторону.
• Установка клапанов ЗСК-25 на трубопроводе производится так, чтобы рабочая среда подавалась по направлению стрелки, нанесенной на корпусе вентиля. Крепление производится с помощью фланцевого соединения.
• Перед установкой клапана необходимо тщательно осмотреть внутренние части электромагнита, проходы вентиля и очистить их при наличии там пыли и грязи. Трубопровод в месте установки клапана следует жестко закрепить.
• При гидравлическом испытании трубопровода клапаны должны быть полностью открыты.

Правила хранения запорного соленоидного клапана ЗСК-25:

• Хранение клапанов должно производиться в транспортной таре или без нее в закрытых вентилируемых помещениях при температуре не ниже 5°С, относительной влажности окружающего воздуха не более 80% и отсутствии в нем кислотных и других паров, вредно действующих на материалы, из которых изготовлен клапан.
• Резкие колебания температуры и влажности воздуха, вызывающие образование росы, не допускаются.

Устройство клапана запорного соленоидного клапана ЗСК-25

1. Вентиль;
2. Электромагнитный привод;
3. Рамка штампованная;
4. Пружина курка;
5. Пружина;
6. Курок
7. Валик;
8. Рычаг;
9. Шток;
10. Пружина клапана;
11. Заземляющий винт.

• Клапан запорный соленоидный ЗСК-25 состоит из двух основных узлов: электромагнитного привода и клапана.
• Вентиль (№1 на схеме) клапана ЗСК-25 соединен с электромагнитным приводом (№2 на схеме) посредством штампованной рамки (№3 на схеме). Якорь электромагнита, при замыкании цепи питания,  втягивается, сжимая пружину (№4 на схеме). Под действием пружины (№5 на схеме) взводится курок (№6 на схеме). Рычаг (№8 на схеме) в подтянутом положении захватывается курком за валик (№7 на схеме). При поднятом положении рычага золотник, соединенный штоком (№9 на схеме) с рычагом, поднимается и открывает проход клапана.
• Клапаны применяются вместе с электрическим датчиком, который при аварийном состоянии процесса обесточивает электромагнит. При обесточивании электромагнита, якорь, перемещаясь под действием пружины (№4 на схеме), выводит из зацепления курок (№6 на схеме) с рычагом (№8 на схеме). Шток вместе с золотником под действием пружины (№10 на схеме) переместится вниз и перекроет  проход клапана.
• Закрытие клапана происходит автоматически при разрыве цепи питания, открытие клапана производят рычагом вручную. Корпус электромагнитного привода снабжен заземляющим винтом (№11 на схеме).
• Конструкция клемм клапана ЗСК-25 предусматривает возможность присоединения двух алюминиевых или медных проводов сечением не менее 1,5 мм².

Основные габаритные и присоединительные размеры запорного соленоидного клапана ЗСК-25
