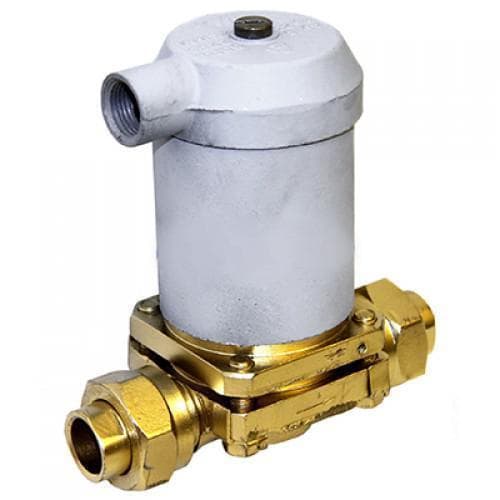

Клапан электромагнитный запорный 15б818р Ду15

Условия эксплуатации запорного электромагнитного клапана 15б818р:

• Температура рабочей среды: хладон от +10 до + 100°С, воздух от 0 до +45°С;
• Рабочая среда: Газообразный хладон – 12 с маслом ХФ 12-16, газообразный хладон-22 с маслом ХС-40, воздух;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:  У1;

Технические данные электромагнитного запорного клапана 15б818р:

• Привод: электромагнитный;
• Номинальное давление PN, МПа (кгс/см²): от 6,65×10-4 до 2,3 (от 5 мм рт. ст. до 23);
• Присоединение к трубопроводу: штуцерно-ниппельное;
• Установочное положение на трубопроводе: на горизонтальном трубопроводе – электромагнитом вверх (отклонение от вертикали – не более 15°);
• Регламентирующий документ: ТУ 26-07-046-2006;
• Герметичность затвора: пропуск среды в затворе при ΔP от 0,1 до 2,3 МПа не допускается;
• Номер чертежа: ПЗ 26237-015;

Условия эксплуатации электромагнитного запорного клапана 15б818р:

Материалы основных деталей электромагнитного запорного клапана 15б818р:

• Материал изделия (корпус): ЛЦ 40 СД;
• Материал изделия (трубка): 08X18Н10Т;
• Материал изделия (сердечник): сталь 12X17;
• Материал изделия (золотник): ЛС 59 1;
• Материал изделия (пружина): 18X18Н;
• Материал изделия (мембрана): резина 51 2113;

Показатели надежности электромагнитного запорного клапана 15б818р:

• Гарантийная наработка, циклов: 200 000;
• Гарантийная наработка, часов: 15 000;

Основные заводы производители электромагнитного запорного клапана 15б818р:

• Место производства: Россия;
• Производитель 15б818р: ОАО «Пензенский арматурный завод».

Варианты исполнения электромагнитного запорного клапана 15б818р:

Характеристики электромагнитов запорного клапана 15б818р:
