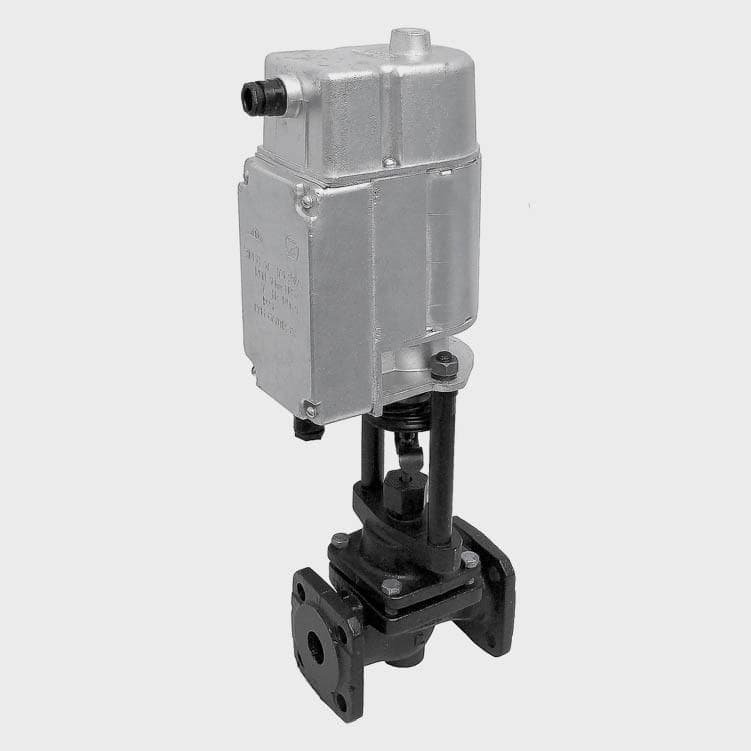

Клапан электромагнитный СВВ Ду65
- Тип
- Клапаны и арматура
СВВ клапан электромагнитный запорный. Клапан СВВ предназначен для использования в качестве запорного устройства на трубопроводах для автоматического и дистанционного управления потоками воды и пара температурой до +150°С. Тип действия клапан нормально-закрытый (НЗ), при отсутствии электропитания в сети затвор клапана закрыт. Клапан оснащен ручным дублером для открытия затвора клапана в случаи отсутствия электропитания на катушке электромагнита. Привод клапана – электромагнитный (переменный и постоянный ток 110В, 220В, 380В). Клапан СВВ изготавливается условными диаметрами: Ду25, Ду50, Ду65.
Технические характеристики и цена клапана СВВ
| Марка/Обозначение | Примечание | Ду, мм | Строительная длина, мм | Ру, бар (кгс/см2) | Масса, к | Цена, руб. |
| Клапан СВВ Ду65 | вода, пар | 65 | 290 | 16 | 33 | 8000 |
Условия эксплуатации электромагнитного запорного клапана СВВ:
- Температура рабочей среды: от +5 до + 150°С;
- Температура окружающей среды: от +1 до +50°С;
- Рабочая среда: вода, пар, воздух;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: У1;
- Направление потока среды: на золотник;
Технические данные электромагнитного запорного клапана СВВ:
- Привод: электромагнитный;
- Номинальное давление PN, МПа (кгс/см²): 1,6 (16);
- Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80;
- Установочное положение на трубопроводе: электромагнитом вверх, допустимое отклонение от вертикали не более 15о в любую сторону;
- Регламентирующий документ: ТУ 26-07-1049-77, ТУ 3732-012-0021837-2003;
- Класс герметичности по ГОСТ 9544-93: «А»;
- Номер чертежа: СЗ 21087;
- Таблица-фигура: 15кч892п;
Материалы основных деталей электромагнитного запорного клапана СВВ:
- Материал изделия (корпус, крышка): КЧ 30-6;
- Материал изделия (мембрана, уплотнение): фторопласт-4;
- Материал изделия (кольцо в корпус): сталь 12х17;
- Материал изделия (золотник): ЛС 59-1;
Показатели надежности электромагнитного запорного клапана СВВ:
- Гарантийная наработка, циклов: 14000;
Монтаж электромагнитного запорного клапана СВВ:
- Клапан СВВ установить на горизонтальном трубопроводе электромагнитом вверх.
- Направление движение среды в трубопроводе по стрелке на корпусе клапана.
- При установке предусмотреть свободный доступ к верхней части электромагнита, а также возможность снятия боковой крышки для регулирования момента размыкания контактов.
- Заземлить электромагнитный привод клапана СВВ.
- Присоединение электромагнита производить в соответствии со схемой управления, через штуцеры, состоящие из гаек, и резинового уплотнения.
Правила хранения электромагнитного запорного клапана СВВ:
- Клапаны хранить в закрытых складских помещениях в условиях гарантирующих их от повреждений, загрязнения и увлажнения.
Устройство электромагнитного запорного клапана СВВ:
Основные габаритные и присоединительные размеры электромагнитного запорного клапана СВВ:
| Ду | |
|---|---|
| 25 | |
| L | 160 |
| B | 90 |
| H | 485 |
| H1 | 440 |
| D | 68 |
| D1 | 85 |
| b | 14 |
| d | 14 |
| 50 | |
| L | 230 |
| B | 125 |
| H | 510 |
| H1 | 445 |
| D | 102 |
| D1 | 125 |
| b | 18 |
| d | 16 |
| 65 | |
| L | 290 |
| B | 140 |
| H | 550 |
| H1 | 480 |
| D | 122 |
| D1 | 145 |
| b | 20 |
| d | 18 |
| Ду | L | B | H | H1 | D | D1 | b | d |
|---|---|---|---|---|---|---|---|---|
| 25 | 160 | 90 | 485 | 440 | 68 | 85 | 14 | 14 |
| 50 | 230 | 125 | 510 | 445 | 102 | 125 | 18 | 16 |
| 65 | 290 | 140 | 550 | 480 | 122 | 145 | 20 | 18 |
