Пневмоцилиндр 62M2P040A0160
⌀40 мм, ход 160 мм
- Диаметр поршня
- 40 мм
- Ход поршня
- 160 мм
- Рабочее давление
- 0,1…1 МПа (1…10 бар)

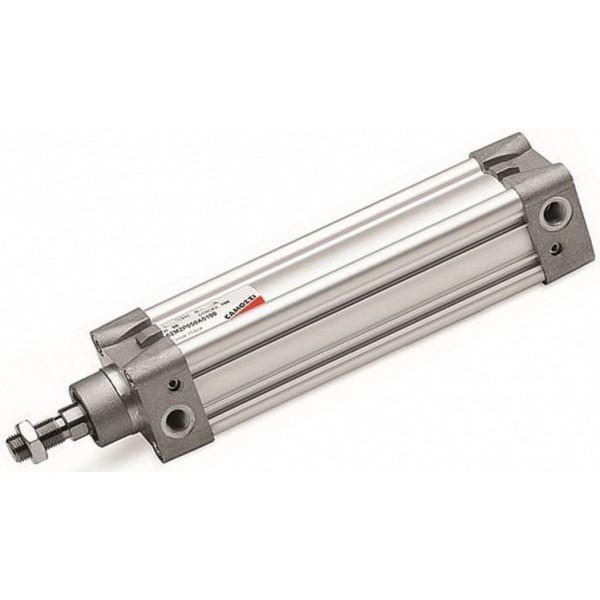

Пневмоцилиндр 62M2P040A0160 — цилиндр с алюминиевой гильзой-профилем и шпильками внутри; диаметр поршня 40 мм, ход 160 мм.
Пневмоцилиндр 62M2P040A0160: расшифровка обозначения
«62» — серия 62, алюминиевый профиль, «M» — модификация: магнитная, «2» — два рабочих хода с демпфированием. После них «P» — шток из катаной нержавеющей стали AISI 420B, шпильки и гайки оцинкованные, «040» — Ø40 мм, «A» — стандарт, гайка на штоке, «0160» — ход поршня 160 мм.
| Параметр | Значение |
|---|---|
| Обозначение | Пневмоцилиндр 62M2P040A0160 |
| Диаметр поршня | 40 мм |
| Ход поршня | 160 мм |
| Давление | 1–10 бар, верхний предел 1 МПа |
| Резьба штока | M12x1,25 |
| Рабочая температура | 0…+80 °C |
| Диаметр штока | 16 мм |
На что обратить внимание
Расход воздуха на прямой ход при 6 бар — 0,088 Нл на каждые 10 мм хода, на обратный — 0,074 Нл; умножьте на ход, чтобы оценить расход за цикл.
Положение поршня определяют магнитными датчиками в пазах профиля; для этой серии подходят датчики CSH.
Для сравнения: 62M2P040A0125 (ход 125 мм); 62M2P040A0150 (ход 150 мм); 62M2P040A0200 (ход 200 мм). Полный список — в разделе Ø32–40 мм.
Цену и срок назовём по заявке, поставка — по России и СНГ.
