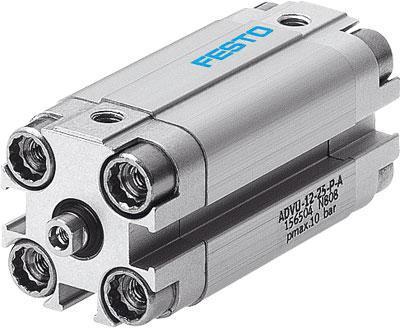

Компактный цилиндр ADVU-20-10-A-P-A
Характеристики
- Тип
- компактный цилиндр двустороннего действия
- Диаметр поршня
- 20 мм
- Ход поршня
- 10 мм
- Рабочее давление
- 1–10 бар
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Исполнение
- под датчики положения
- Резьба штока
- наружная M10x1,25
✓Гарантия качества, сертификаты и ГОСТ
✓Оплата: наличный / безналичный расчёт
✓Доставка по России и СНГ со склада
✓Отгрузка юридическим и физическим лицам
Компактный цилиндр ADVU-20-10-A-P-A — цилиндр Festo серии ADVU с ходом 10 мм; Ø поршня — 20 мм. Крепление через сквозные отверстия, внутреннюю резьбу или принадлежности, положение поршня считывает датчик, наружная резьба M10x1,25 на штоке.
Расшифровка обозначения ADVU-20-10-A-P-A
- ADVU — компактный цилиндр Festo двустороннего действия;
- 20 — диаметр поршня в мм;
- 10 — ход, мм;
- A — шток с наружной резьбой;
- P — упругие демпфирующие кольца/пластины с обеих сторон;
- A — исполнение для датчика положения.
| Показатель | Значение |
|---|---|
| Диаметр поршня | 20 мм |
| Ход | 10 мм |
| Масса по паспорту | 149 г при ходе 0 мм, +23 г на 10 мм |
| Теоретическое усилие, 6 бар | выдвижение 188 Н, втягивание 141 Н |
| Резьба штока | M10x1,25 |
| Присоединение | M5 |
| Энергия удара | 0,14 Дж |
Чем компактный цилиндр ADVU-20-10-A-P-A отличается от соседних позиций: ADVU-16-10-A-P-A (Ø16 мм); ход 50 мм — ADVU-20-50-A-P-A. Остальные позиции собраны в разделе Компактные пневмоцилиндры серии ADVU, AEVU.
Подвижная масса — 20 г при ходе 0 мм и ещё 6 г на каждые 10 мм; для хода 10 мм это важно при расчёте торможения.
Чтобы заказать компактный цилиндр ADVU-20-10-A-P-A, отправьте заявку — ответим ценой и сроком; доставка по России и СНГ.
