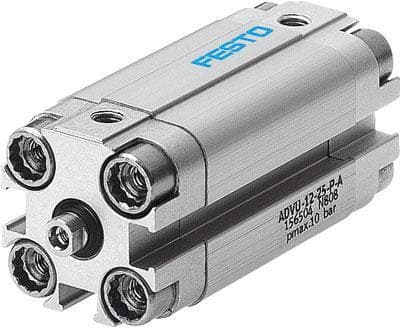

Компактный цилиндр ADVU-12-10-A-P-A
- Тип
- компактный цилиндр двустороннего действия
- Диаметр поршня
- 12 мм
- Ход поршня
- 10 мм
- Рабочее давление
- 1,2–10 бар
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Исполнение
- под датчики положения
- Резьба штока
- наружная M6
Компактный цилиндр ADVU-12-10-A-P-A — цилиндр Festo серии ADVU с поршнем Ø12 мм и ходом 10 мм. Ставится в любом положении, двустороннее действие, положение поршня считывает датчик.
Расшифровка обозначения ADVU-12-10-A-P-A
ADVU — компактный цилиндр Festo двустороннего действия; 12 — диаметр поршня в мм; 10 — длина хода, мм; A — шток с наружной резьбой; P — упругое демпфирование кольцами в конечных положениях; A — под датчик положения.
| Параметр | Значение |
|---|---|
| Диаметр поршня | 12 мм |
| Ход поршня | 10 мм |
| Энергия удара | 0,07 Дж |
| Температура | −20…+80 °C |
| Подвод воздуха | M5 |
| Рабочее давление | 1,2…10 бар |
Компактный цилиндр ADVU-12-10-A-P-A подбирают по ходу и исполнению; рядом в каталоге Компактный цилиндр ADVU-12-5-P-A — ход 5 мм, внутренняя резьба; ход 15 мм — Компактный цилиндр ADVU-12-15-A-P-A. Раздел серии: Компактные пневмоцилиндры серии ADVU, AEVU.
При ходе 10 мм массу считают так: 87 г базы плюс 15 г на каждые 10 мм хода. Монтажное пространство при ходе 10 мм: DNC — 100 %, ADVU — 45 %, ADVC — 33 % (сравнение из каталога Festo).
Цену и срок на компактный цилиндр ADVU-12-10-A-P-A назовём по заявке; отгружаем по России и в страны СНГ.
