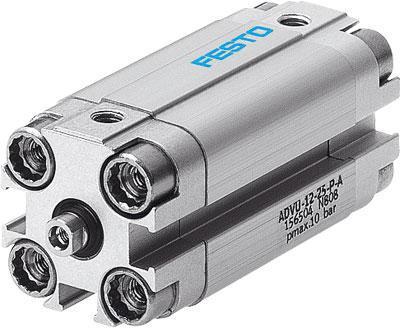

Компактный цилиндр ADVU-12-30-A-P-A
- Тип
- компактный цилиндр двустороннего действия
- Диаметр поршня
- 12 мм
- Ход поршня
- 30 мм
- Рабочее давление
- 1,2–10 бар
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Исполнение
- под датчики положения
- Резьба штока
- наружная M6
Компактный цилиндр ADVU-12-30-A-P-A: цилиндр Festo серии ADVU, ход 30 мм при диаметре поршня 12 мм. Исполнение под датчик положения, монтажное положение любое.
Код ADVU-12-30-A-P-A по частям
ADVU — компактный цилиндр Festo двустороннего действия; 12 — диаметр поршня в мм; 30 — длина хода, мм; A — наружная резьба на штоке; P — упругие демпфирующие кольца/пластины с обеих сторон; A — исполнение для датчика положения.
| Показатель | Значение |
|---|---|
| Ø поршня | 12 мм |
| Ход поршня | 30 мм |
| Усилие при 6 бар | 68 / 51 Н |
| Давление по паспорту | 1,2…10 бар |
| Допустимая энергия удара | 0,07 Дж |
| Масса | 87 г + 15 г на 10 мм хода |
Чем компактный цилиндр ADVU-12-30-A-P-A отличается от соседних позиций: ход 25 мм — ADVU-12-25-A-P-A; ADVU-12-40-A-P-A (ход 40 мм). Полный ряд смотрите в разделе Компактные пневмоцилиндры серии ADVU, AEVU.
Масса растёт с ходом: к 87 г добавляется 15 г на каждые 10 мм, так что для хода 30 мм считайте по этой формуле. Монтажное пространство при ходе 10 мм: DNC — 100 %, ADVU — 45 %, ADVC — 33 % (сравнение из каталога Festo).
Компактный цилиндр ADVU-12-30-A-P-A отгружаем по России и СНГ; чтобы узнать цену и срок, оставьте заявку.
