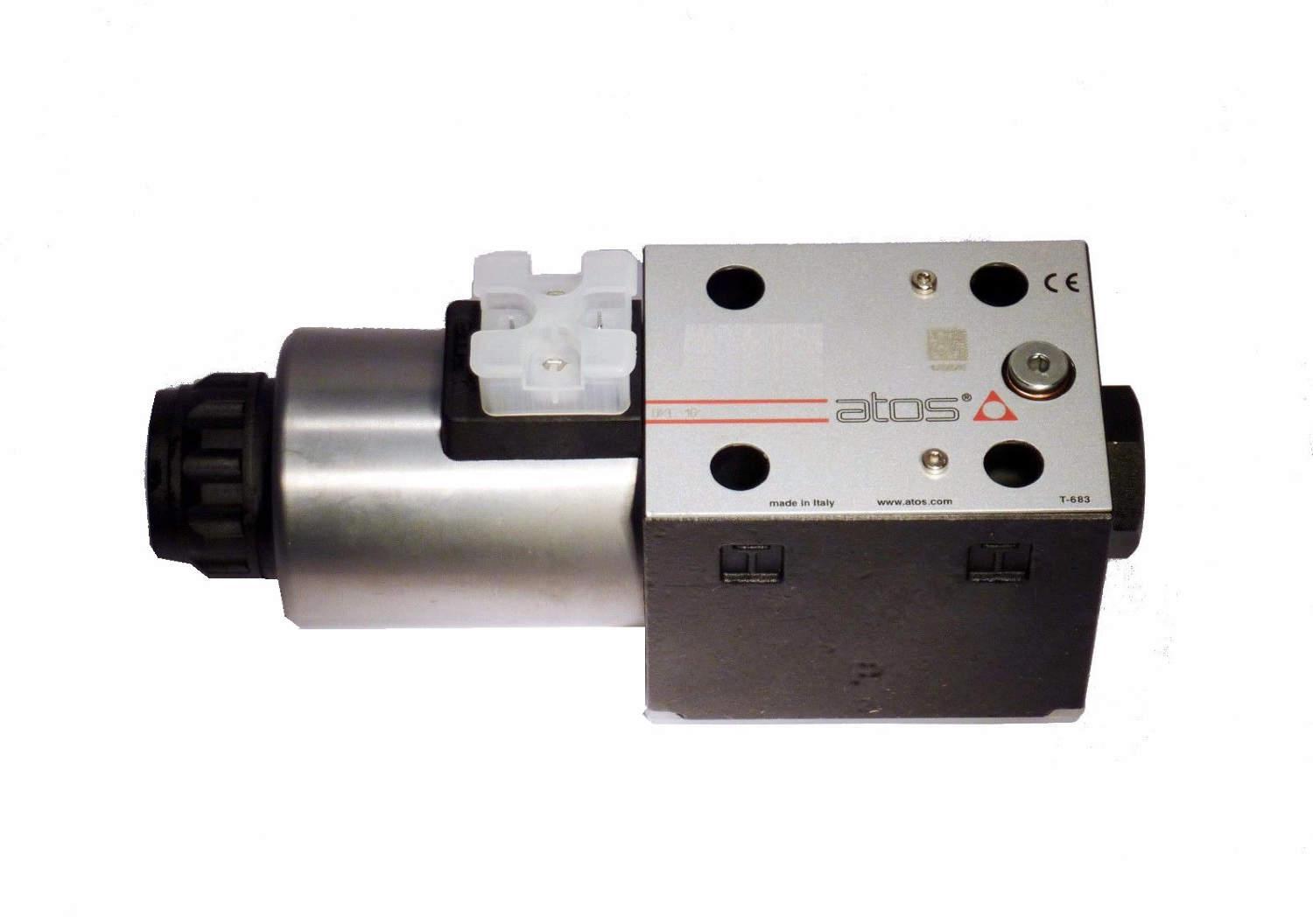

Гидрораспределитель DKE-1751/2-X00DC

В карточке — Гидрораспределитель DKE-1751/2-X00DC, клапан прямого действия size 10 (два электромагнита, две крайние позиции, с фиксатором), золотник 1/2, исполнение без катушек (код 00-DC). Серия рассчитана на 350 бар в портах P, A, B и расход до 150 л/мин.

Прямое действие: золотник двигает сам электромагнит

Показатель MTTFd серии — 150 лет по EN ISO 13849; для сравнения, у двухкаскадных DPHI указано 75 лет. Катушка надевается на ввёрнутую «мокрую» трубку и меняется без инструмента; отдельные катушки существуют для переменного и для постоянного тока.

Характеристики: Гидрораспределитель DKE-1751/2-X00DC

Расшифровка обозначения DKE-1751/2-X00DC

• DKE — прямое действие, золотник двигают электромагниты;
• первая цифра 1 — размер 10 по ISO 4401;
• 75 — два электромагнита, две крайние позиции, с фиксатором;
• тип золотника 1/2;
• X — исполнение без разъёма, разъём заказывают отдельно;
• код 00DC: электромагниты без катушек;
• кода уплотнений нет — стандартный NBR.

Золотник 1/2 и перепад давления

По графику Q/Δp золотнику 1/2 соответствуют кривые P→A — B, P→B — C, A→T — C, B→T — B. На 150 л/мин по лучшей из ветвей (B) клапан теряет около 9,9 бар, по худшей (C) — около 11,8 бар.

Расход и давление: предел для DKE-1751/2-X00DC

Предел по кривой A (DC): без ограничения до 150 л/мин при 350 бар. Значения считаны с графика приближённо (±5 л/мин, ±10 бар). Насос 100 см³ × 1450 об/мин даёт 145 л/мин; до 150 л/мин при 350 бар остаётся 5 л/мин. Кривые предела построены для тёплых катушек на нижнем допуске напряжения и симметричного потока (например, P→A и B→T); несимметричный поток и дроссели времени переключения ужесточают предел.

Питание DKE-1751/2-X00DC: катушка, разъём, скорость

В коде 00: это электромагниты без катушек, катушки и разъём заказывают отдельно, подбирая по напряжению питания. Запасные катушки серии: DC — CAE-12DC, CAE-24DC, CAE-110DC, CAE-220DC; AC — CAE-110/50/60AC и CAE-230/50/60AC. Разъём по DIN 43650 заказывают отдельной позицией: 666 — стандартный IP65, 667 — со светодиодом, 669 — с выпрямителем для питания DC-катушки от сети 110 или 230 В AC. Частота переключений — до 15000 циклов в час у DC и до 7200 у AC (это около 4,2 и 2 цикла в секунду).

Исполнение DKE-1751/2-X00DC: опции и добавки

Опций в обозначении нет: это базовое исполнение, и при необходимости к нему можно добавить ручку WP, датчик положения FV, а на DC-исполнении ещё дроссель времени переключения L и внешний дренаж Y.

Плита, крепёж и масса DKE-1751/2-X00DC

Ориентация произвольная, но золотники без пружин (код 70) при импульсном управлении ставят горизонтально. Порты P, A, B, T — до Ø11,5 мм, порт Y — Ø5 мм; шероховатость плиты Ra 0,4, плоскостность 0,01/100. Стыковка с плитой — 4401-05-05-0-05; крепёж — 4 винта M6×40 класса 12.9, момент затяжки 15 Н·м, кольца — 5 × OR 2050 и 1 × OR 108.

Замена и аналоги: Гидрораспределитель DKE-1751/2-X00DC

Варианты из той же группы: DKE-1751/2-X110/50/60AC — отличается питанием: 110 В переменного тока, 50/60 Гц; DKE-1751/2-X00AC — отличается питанием: без катушек (код 00-AC). Полный список этой группы — в разделе Гидрораспределители Atos DKE-175 — два электромагнита, две позиции с фиксатором, а по конфигурации и схеме — Гидрораспределитель DKE. Взаимозаменяемость проверяют по полям кода: size 10, схема, золотник, ток и напряжение катушки. Изделия других изготовителей под ISO 4401 size 10 можно рассматривать, только сверив перепад давления и пределы расхода. Если расхода 150 л/мин мало, ступень выше — двухкаскадные DPHI-2 типоразмера 16 (до 300 л/мин, пилот DHI).

Чего не делать с DKE-1751/2-X00DC

• Не путать AC и DC: у катушек разные запасные коды (CAE-…DC и CAE-…AC), а устройства времени переключения L есть только у DC.
• На водосодержащих жидкостях HFC годятся только уплотнения NBR или HNBR, на HFDU и HFDR — только FKM (/PE); на минеральных маслах — любые из трёх.
• Чистота масла — не хуже ISO 4406 20/18/15 (NAS 1638 класс 9), вязкость 15÷100 мм²/с; допустимый предел вязкости — от 2,8 до 500 мм²/с.

Монтаж и обслуживание

Хранить клапан можно при температуре от −30 до +80 °C у стандартного исполнения, от −20 до +80 °C с /PE и от −40 до +80 °C с /BT. Перед установкой проверяют плиту: Ra 0,4 и плоскостность 0,01/100, чистые каналы, на месте шесть колец уплотнения (5 × OR 2050 и 1 × OR 108).
