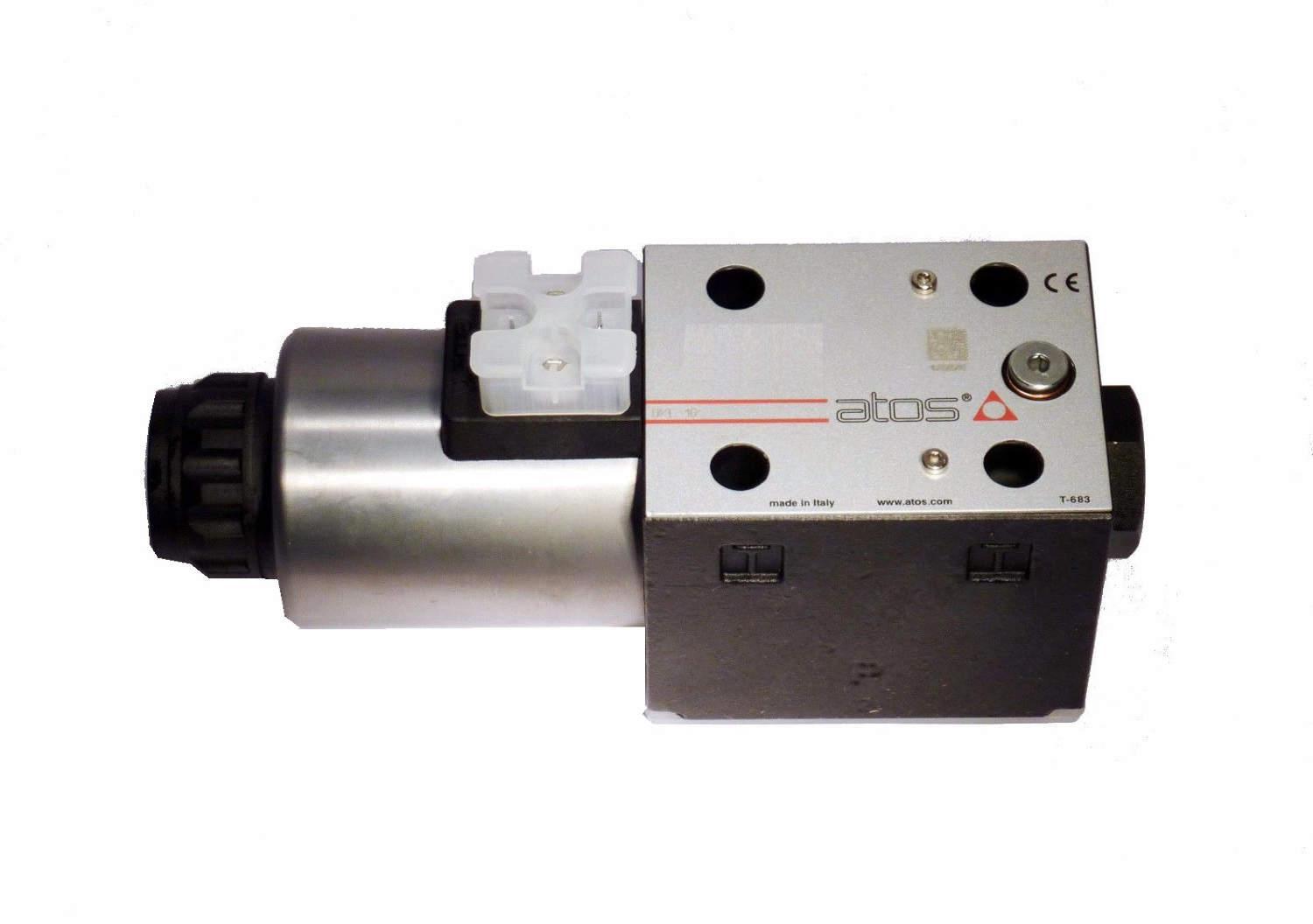

Гидрораспределитель DKE-1750/2-X12DC

Если под плиту size 10 нужен клапан без пилотного каскада, подойдёт Гидрораспределитель DKE-1750/2-X12DC: два электромагнита, две крайние позиции, с фиксатором, золотник 0/2, катушка на 12 В постоянного тока. Давление в линиях P, A, B — до 350 бар, расход — до 150 л/мин.

Клапан DKE-1750/2-X12DC без пилота: что это значит на практике

Допуск питания — ±10 %, продолжительность включения катушек полная (ПВ 100 процентов), а сертификат cURus выдан по североамериканскому стандарту. Корпус пятикамерный: так сделаны все DC-исполнения, и DKE-1750/2-X12DC входит в их число.

Характеристики: Гидрораспределитель DKE-1750/2-X12DC

Как читать код DKE-1750/2-X12DC

• DKE — прямое действие, золотник двигают электромагниты;
• 1 — типоразмер ISO 4401 size 10;
• схема 75: два электромагнита, две крайние позиции, с фиксатором;
• золотник 0/2 — особая форма из таблицы Atos;
• X — катушка без разъёма: в комплект он не входит;
• 12DC — 12 В постоянного тока;
• кода уплотнений нет — стандартный NBR.

Что даёт золотник 0/2: кривые Q/Δp

Atos относит золотник 0/2 к кривым: P→A — A, P→B — A, A→T — B, B→T — B (на графике Q/Δp). Самая лёгкая ветвь — A: порядка 8,7 бар на 150 л/мин, самая нагруженная — B: около 9,9 бар. Для ориентира: на кривой A при 75 л/мин перепад около 3,2 бара, при 100 л/мин — примерно 4,7 бара, при 150 л/мин — порядка 8,7 бара (значения считаны с графика приближённо). Условный пример: 63 см³ × 1450 об/мин ÷ 1000 = 91,35 л/мин; 91,35 ÷ 150 даёт долю 61 %, до максимума остаётся 58,65 л/мин.

Сколько масла пропустит DKE-1750/2-X12DC при 350 бар

Для золотника 0/2 на DC-исполнении действует кривая A: 350 бар сохраняется на всём диапазоне до 150 л/мин. Значения считаны с графика приближённо (±5 л/мин, ±10 бар). Сверим с насосами: самый большой из условных, укладывающийся в 150 л/мин при 350 бар, — 100 см³ (145 л/мин), запас 5 л/мин. Графики сняты с тёплыми катушками при напряжении Vnom − 10 % и симметричном потоке; при несимметричном потоке или с устройствами управления временем переключения пределы нужно снижать.

Катушка, разъём и время переключения DKE-1750/2-X12DC

Катушка CAE-12DC на 12 В постоянного тока потребляет в среднем 36 Вт: 36 ÷ 12 = 3 А тока удержания, при включении — порядка 9 А (втрое больше). Разъём по DIN 43650 заказывают отдельной позицией: 666 — стандартный IP65, 667 — со светодиодом, 669 — с выпрямителем для питания DC-катушки от сети 110 или 230 В AC. Среднее время (50 л/мин, 150 бар): включение — 40 мс (AC) или 60 мс (DC), выключение — 25 мс (AC) или 35 мс (DC); при разъёме 669 включение 60 мс, выключение 90 мс.

Что добавляют опции DKE-1750/2-X12DC

Опций в обозначении нет: это базовое исполнение, и при необходимости к нему можно добавить ручку WP, датчик положения FV, а на DC-исполнении ещё дроссель времени переключения L и внешний дренаж Y.

Плита, крепёж и масса DKE-1750/2-X12DC

Монтажная поверхность — ISO 4401-05-05-0-05 (без порта X, порт Y по желанию). Крепят четырьмя винтами M6×40 класса 12.9 с моментом 15 Н·м; уплотнения — пять колец OR 2050 и одно OR 108. По каталогу DKE-17* весит 6,1 кг; плита BA-308 добавляет 2,5 кг. Для установки есть плиты BA-308 с резьбой G1/2" (2,5 кг), BA-428 с G3/4" (5,5 кг), BA-434 с боковыми A и B (8,5 кг); винты M6×40 прилагаются.

Замена и аналоги: Гидрораспределитель DKE-1750/2-X12DC

Варианты из той же группы: DKE-1750/2-X110/50/60AC — отличается питанием: 110 В переменного тока, 50/60 Гц; DKE-1750/2-X00DC — отличается питанием: без катушек (код 00-DC). Полный список этой группы — в разделе Гидрораспределители Atos DKE-175 — два электромагнита, две позиции с фиксатором, а по конфигурации и схеме — Гидрораспределитель DKE. Взаимозаменяемость проверяют по полям кода: size 10, схема, золотник, ток и напряжение катушки. Изделия других изготовителей под ISO 4401 size 10 можно рассматривать, только сверив перепад давления и пределы расхода. Для расхода выше 150 л/мин смотрят двухкаскадные DPHI-2 типоразмера 16: 300 л/мин при 350 бар.

Чего не делать с DKE-1750/2-X12DC

• Жидкость и уплотнения нужно согласовать: HFC — NBR или HNBR, HFDU и HFDR — FKM, минеральное масло — NBR, FKM или HNBR.
• Класс чистоты 20/18/15 по ISO 4406 и вязкость 15÷100 мм²/с — условия, при которых серия работает по каталогу.
• Не превышать на порту T 210 бар у DC (250 бар с опцией /Y): при большем давлении в сливе нужен внешний дренаж или клапан другого типа.

Обслуживание DKE-1750/2-X12DC

Катушку меняют без инструмента: она снимается с ввёрнутой трубки; запасной код для этой модели CAE-12DC. Хранить клапан можно при температуре от −30 до +80 °C у стандартного исполнения, от −20 до +80 °C с /PE и от −40 до +80 °C с /BT.
