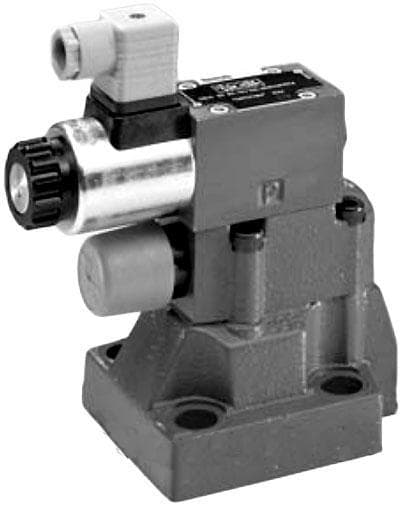

Гидроклапан давления DBW 30 B2-5X/315-6EW230N9K4

Позиция Гидроклапан давления DBW 30 B2-5X/315-6EW230N9K4 — DBW NG32 серии 5X: главный клапан ограничивает давление в линии P до настройки (ступень — до 315 бар), а распределитель 6E на 230 В переменного тока 50/60 Гц разгружает его по сигналу. Монтаж стыковой.

Устройство и принцип действия

Клапан DBW — это DB, к которому присоединён распределитель: он включает и выключает разгрузку главного золотника. Давление из линии P действует на главный золотник и через дроссели — на шарик пилотного клапана; пока давление ниже настройки, золотник закрыт, а когда шарик открывается, на золотнике возникает перепад, P соединяется с T, а установленное давление сохраняется. B — нормально открытое исполнение: без тока распределитель разгружает управляющую полость, и клапан пропускает поток с P на T при малом давлении; чтобы клапан держал настройку, магнит нужно включить. Через порт X клапан можно разгрузить или переключить на вторую ступень давления; в DBW эту роль выполняет установленный распределитель 6E. Давление в портах Y и T у DBW с распределителем 6EW ограничено 160 бар — это предел пилотного распределителя, а не главного клапана (там до 315 бар).

Характеристики: Гидроклапан давления DBW 30 B2-5X/315-6EW230N9K4

Код DBW 30 B2-5X/315-6EW230N9K4 по частям

• 30 — типоразмер NG32; стыковой монтаж по ISO 6264-10-17-*-97
• B — нормально открытое исполнение (B)
• 2 — регулировка втулкой с шестигранником под защитным колпачком
• 5X — группа серий 50…59 с одинаковыми размерами
• 315 — максимальное давление настройки — 315 бар (пружина пилота до этого значения)
• 6E — пилотный распределитель 6E по листу 23178
• W230 — катушка на 230 В, 50 или 60 Гц
• N9 — ручное дублирование пилота под колпачком
• K4 — разъём DIN EN 175301-803 с двумя контактами и PE, розетка не входит в комплект

Подбор «Гидроклапан давления DBW 30 B2-5X/315-6EW230N9K4» по расходу и электрике

Пример: подача насоса 40 см³ при 1450 об/мин — 58 л/мин, то есть 8,9 % от 650 л/мин, допустимых для NG32. На холостом ходу при настройке 315 бар клапан пропускает весь этот поток, и тепловая мощность составляет 315 × 58 ÷ 600 ≈ 30,4 кВт. Ступень 315 бар выбирают так, чтобы рабочее давление системы лежало ниже верхней границы с запасом: при рабочем давлении 90 бар запас до ступени составляет 315 − 90 = 225 бар, и настройку можно уточнить на месте втулкой с шестигранником. Распределитель 6EW230 берёт 0,23 А при 50 Гц и 0,17 А при 60 Гц: 230 × 0,23 ≈ 52,9 ВА при удержании, пусковая мощность — 220 ВА. Время переключения у катушки AC короче: включение 10…20 мс, выключение 15…40 мс.

Что заказать вместе с «Гидроклапан давления DBW 30 B2-5X/315-6EW230N9K4»

Распределитель 6E по листу 23178 поставляется установленным; запасная катушка и розетка заказываются по коду напряжения (G24 или W230).

Похожие позиции рядом

Рядом в каталоге: DBW 30 B2-5X/350-6EG24N9K4 — ступень 350 бар; питание 24 В DC; DBW 30 B2-5X/350-6EW230N9K4 — ступень 350 бар. Внутри серии 5X (50…59) размеры не меняются, поэтому коды отличаются ступенью давления, питанием распределителя (G24 или W230), исполнением A или B и типом присоединения. Весь ряд — в разделе Клапаны ограничения давления Rexroth DBW 30.

Ограничения при подборе

Не превышайте предельный расход 650 л/мин для NG32: при большем потоке давление за клапаном растёт, а шум и нагрев увеличиваются. Демпфирование переключения S существует только у DBW; у DB без распределителя такого кода нет.

Монтаж и обслуживание

Распределитель и клапан перед установкой не разбирают; уплотнения плиты меняют при каждом снятии.
