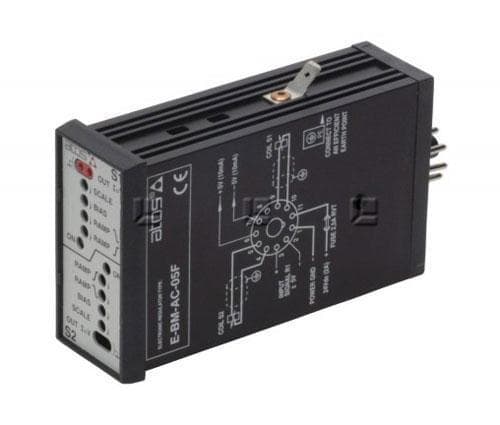

Драйвер электронный E-BM-AC-05F/12
- Тип
- аналоговый драйвер пропорциональных клапанов, быстросъёмный DIN 43700 UNDECAL
- Конфигурация
- двухмагнитный клапан
- Исполнение
- питание 12 В
Драйвер электронный E-BM-AC-05F/12 — аналоговый драйвер пропорциональных клапанов Atos без датчика в быстросъёмном формате DIN 43700 UNDECAL; рассчитан на двухмагнитный клапан. Питание — 24 В DC с допуском ±20 % или 12 В DC (/12), выпрямленное и сглаженное. Потребляемая мощность 50 Вт (01F и 05F) и 100 Вт (011F); выходной ток до 3,3 А (до 2,5 А для взрывозащищённых клапанов). Таблица Atos G025obs-7/E помечена как снимаемая с производства, поставка по запросу.
Назначение драйвера E-BM-AC-05F/12
Драйвер получает сигнал задания и преобразует его в ток электромагнита пропорционального клапана: от тока зависит положение золотника, а значит расход или давление. Для клапанов без датчика контур разомкнут: точность определяется настройкой смещения и масштаба. На драйвере настраивают смещение, масштаб и рампы, а базовая калибровка уже выставлена под клапан по set code. В схеме он выполняет роль усилителя тока: двухмагнитный клапан.
Характеристики: Драйвер электронный E-BM-AC-05F/12
| Параметр | Данные |
|---|---|
| Питание | 24 В DC с допуском ±20 % или 12 В DC (/12), выпрямленное и сглаженное |
| Контрольный сигнал тока | 1 мВ = 1 мА |
| Время рампы | до 10 с на полный диапазон сигнала |
| Управляемый клапан | двухмагнитный клапан |
| Формат | быстросъёмный алюминиевый корпус по DIN 43700 UNDECAL размером 32×72×127 мм |
| Температура | −10…+60 °C (хранение −20…+70 °C) |
| Мощность | 50 Вт (01F и 05F) и 100 Вт (011F) |
| Масса | 270 г |
| Ток катушки | до 3,3 А (до 2,5 А для взрывозащищённых клапанов) |
Драйвер электронный E-BM-AC-05F/12: расшифровка обозначения
Расшифровка — по схеме кода из таблицы Atos G025obs-7/E.
E-BM — драйвер в быстросъёмном формате DIN 43700; AC — аналоговый драйвер для клапанов без датчика; 05F — двухмагнитный клапан; 12 — питание 12 В DC.
Расчёт питания E-BM-AC-05F/12
Ток питания считается просто: 50 Вт ÷ 12 В = 4,17 А. Защитный предохранитель — 4 А с задержкой; запас над током питания: 4 − 4,17 = -0,17 А. Ток соленоида — до 3,3 А (до 2,5 А для взрывозащищённых клапанов).
Сигнал, рампы и проводка E-BM-AC-05F/12
Контрольный сигнал тока: 1 мВ = 1 мА; вольтметр должен иметь входное сопротивление более 10 кОм. Время рампы — до 10 с на полный диапазон сигнала. Проводка: катушки — кабель 2×1 мм² длиной до 20 м или экранированный 2×1,5 мм² до 40 м. Задание — по экранированной витой паре, экран на чистую землю; полярность сигнала соблюдают. Задание для 01F — 0…+5 В, для 05F — ±5 В, для 011F — два входа R1 и R2 по 0…+5 В; диапазон масштаба ±10 В максимум и ±2,5 В минимум.
Аналоги и замена
Из близких позиций: E-BM-AC-01F/RR/6 — конфигурация 01F; опции /RR; set code 6; питание 24 В; E-BM-AC-05F — питание 24 В; E-BM-AC-011F — конфигурация 011F; питание 24 В; E-BM-AC-01F/RR/2 — конфигурация 01F; опции /RR; set code 2; питание 24 В. Рядом в разделе также E-BM-AC-05F и E-BM-AC-05F/12/3. Ближайшие по назначению цифровые драйверы — E-BM-AS и E-BM-AES, но прямой заменой аналоговых E-BM-AC, E-ME-AC и E-RP-AC они не являются: настройки, разъёмы и сигналы другие, подбор ведут по клапану. Полный перечень — Драйверы Atos E-BM, шире — Драйверы клапанов.
Настройка при пуске E-BM-AC-05F/12
Регулировки выполняют по порядку: смещение (мёртвая зона), затем масштаб, затем рампы. Перед включением проверяют полярность питания и сигнала: драйверы Atos чувствительны к перепутанным проводам. Электромагнитная совместимость гарантируется только при подключении по типовым схемам из таблицы Atos. Заводская калибровка под клапан (set code) уже выставлена; на месте её уточняют по нагрузке.
