Датчик температуры TT4 * 1.3

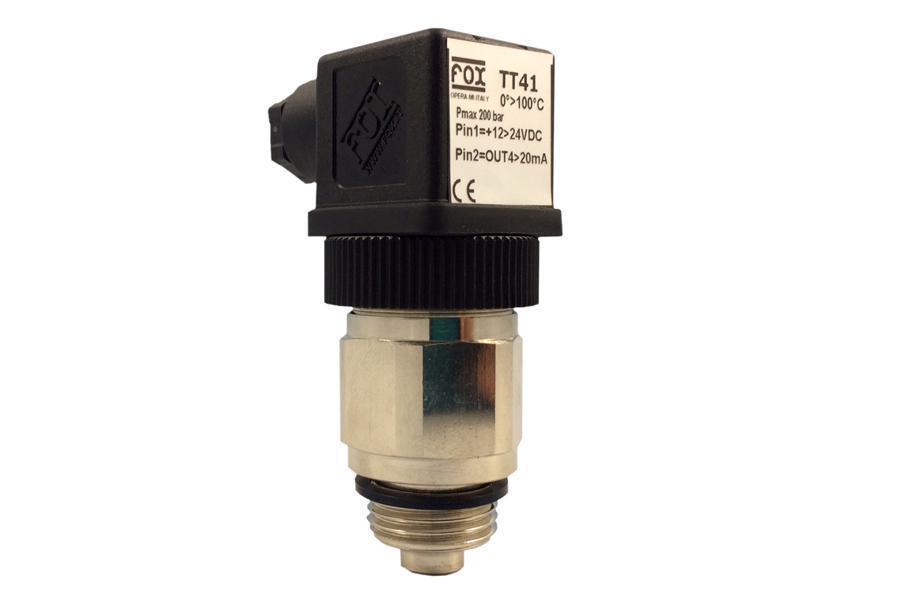

Датчик температуры TT4 * 1.3 — датчик температуры FOX серии TT4: измеряет 0–100 °C, выдаёт 0–10 В, присоединение ½" BSP наружная резьба, давление до 200 бар. В отличие от термостата TM, TF или TS датчик не переключает контакт: он выдаёт непрерывный сигнал, и порог ставит контроллер. Дальше — таблица, разбор TT4 * 1.3 и арифметика по шкале 0–100 °C.

Принцип действия датчика «Датчик температуры TT4 * 1.3»

Чувствительный элемент измеряет температуру среды, электроника превращает её в напряжение: 0 В соответствует 0 °C, 10 В — 100 °C. Вариант с токовым выходом 4–20 мА в коде получается без цифры после точки.

Максимальное давление в месте установки — 200 бар, а присоединение ½" BSP наружная резьба позволяет вкрутить датчик в бак, отвод или тройник.

Технические сведения: Датчик температуры TT4 * 1.3

Таблица содержит лишь подтверждённые данные карточки и каталога.

Расшифровка обозначения TT4 * 1.3

Обозначение TT4 * 1.3 состоит из следующих частей:

• TT4 — датчик температуры FOX, 0–100 °C, 200 бар
• * — разделитель в названии карточки
• 1 — присоединение ½" BSP наружная резьба
• .3 — выходной сигнал 0–10 В (без цифры — 4–20 мА)

Перевод показаний «Датчик температуры TT4 * 1.3»

Перевод сигнала: T = U × 10. Напряжение 6,4 В означает 64 °C, 3,5 В — 35 °C, 10 В — верх шкалы 100 °C. Один вольт — это 10 °C.

Для сравнения с токовым вариантом: 12 мА = (12 − 4) ÷ 16 × 100 = 50 °C; шаг — 6,25 °C на 1 мА.

Шкала в градусах Фаренгейта: 0–100 °C соответствует 32–212 °F (1,8 × T + 32); давление 200 бар = 20 МПа.

Комплектность и сопутствующие позиции

Для сигнала по температуре есть термостаты FOX: TM46A1 (60 °C) и электронный XT51.

Вторичный прибор — контроллер, панель или регулятор; кабель и разъём заказывают отдельно. Раздел датчиков: Датчик уровня FOX.

Аналоги и замена

Если «Датчик температуры TT4 * 1.3» не подойдёт, смотрите TT4 * 1 и TR54.2. Весь ряд — в разделе Датчик температуры FOX, общий раздел — Гидрооборудование FOX.

Замена датчика на изделие другой марки допустима при совпадении диапазона, выходного сигнала, резьбы и разъёма; диапазон сам по себе не гарантирует взаимозаменяемости.

Подбор и ограничения

Диапазон 0–100 °C: для более высоких температур берут биметаллические термостаты TM, TF, TS (до 120 °C).

Напряжение 0–10 В чувствительно к наводкам и падению в длинном кабеле; для длинных линий выбирают токовый выход 4–20 мА.

Питание датчика, точность и время отклика в наших таблицах не приведены — запрашиваем у производителя.

Как ставить и обслуживать

Датчик вкручивают за шестигранник корпуса; чувствительный элемент должен омываться средой, а не стенкой бака.

После монтажа сверяют показания с контрольным термометром при двух температурах.

Что чаще всего спрашивают

Какой диапазон у «Датчик температуры TT4 * 1.3»?

0–100 °C, давление до 200 бар.

Чем «Датчик температуры TT4 * 1.3» отличается от соседних позиций?

Ближайшие позиции — TT4 * 1 и TR54.2; различаются кодом и размером, остальное смотрите в таблице и расшифровке.

Есть ли токовый выход?

Токовый вариант — без цифры .3, у этой позиции 0–10 В.

Чтобы подтвердить «Датчик температуры TT4 * 1.3», сообщите температуру среды, нужный выход, резьбу и разъём. Точную цену и срок уточним по заявке. Поставка — по России и СНГ.
