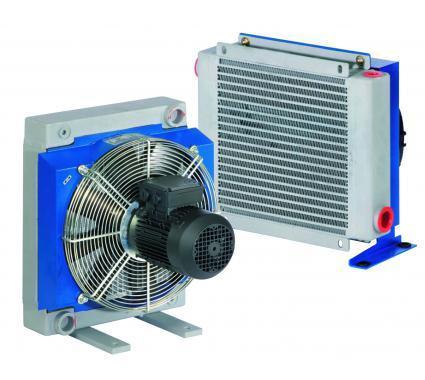

Теплообменник 2W5003801 (тип 2050 KBV)

Теплообменник 2W5003801 — воздушно-масляный теплообменник серии 2000KBV со встроенным байпасом. По данным карточки: типоразмер 2050KBV, вентилятор AC 230-400 В, трёхфазный, термостат TC2 0–90 °C, всасывающий поток воздуха, байпас 1,5 бар. Встроенный байпасный клапан (картридж типа 2, настройка 1,5 бар) защищает радиатор от пиков давления на вязком масле — скажем, при холодном пуске — и избавляет от установки внешнего клапана.

Как работает серия 2000KBV

Область применения серии 2000KBV по каталогу: сельхоз- и лесная техника, краны, промышленный и коммунальный транспорт, гидростанции, станки. По каталогу радиатор выдерживает 20 бар рабочего и 35 бар испытательного давления при температуре до 120 °C, а воздух через рёбра гонит вентилятор с электродвигателем или гидромотором.

Характеристики: Теплообменник 2W5003801

Код по частям

Разберём теплообменник 2W5003801 по составным частям. Девять знаков артикула делятся на четыре группы: модель (4 знака), двигатель вентилятора (2), термостат (1) и направление потока воздуха (2): 01 — воздух всасывается, 02 — нагнетается.

Расчёт теплоотвода и охлаждения масла

Воздух ограничивает теплоотвод сверху. Для «Теплообменник 2W5003801» вентилятор даёт 5000 м³/ч; принимаем плотность воздуха 1,2 кг/м³ и теплоёмкость 1,005 кДж/(кг·К) (допущения примера). На каждый кельвин поток переносит 5000 м³/ч × 1,2 кг/м³ × 1,005 кДж/(кг·К) ÷ 3600 = 1,67 кВт/К. При масле 60 °C и воздухе 30 °C потолок: 1,67 кВт/К × 30 °C = 50,25 кВт — реальная мощность модели ниже и читается по графику каталога. Если пропускать 150 л/мин масла (0,87 кг/л, 1,9 кДж/(кг·К)), оно остынет не более чем на 12,2 К: 50,25 кВт ÷ (150 ÷ 60 × 0,87 × 1,9) = 12,2 К. Нагрузка 15 кВт по методу каталога: 15 кВт ÷ (60 − 30) °C = 0,5 кВт/°C, иначе говоря 0,3 × 100 = 30 % от потолка 1,67 кВт/К; запас есть.

Электрическая часть

Данные вентилятора: AC 230-400 В 50/60 Гц — 0,52/0,66 кВт, 1450/1690 об/мин, вентилятор Ø450 мм, 5000 м³/ч, IP54, 27 кг. Питание от сети переменного тока — для стационарных машин; пускатель и защиту двигателя берут по таблице каталога. Регулируемый TC2: 0–90 °C, точность ±3 °C, дифференциал 4 °C, контакты 10 А и 6 А (250 В AC).

Потери давления и вязкость масла

Как поведёт себя теплообменник 2W5003801 на вязком масле. Таблицы потерь давления в каталоге даны для 30 сСт; коэффициенты пересчёта: 10 сСт — 0,5; 60 — 1,6; 200 — 3,3; 300 — 4,3. Условный пример: при 0,4 бар на 30 сСт получаем 0,4 бар × 0,5 = 0,2 бар (10 сСт), 0,4 бар × 1,6 = 0,64 бар (60 сСт), 0,4 бар × 3,3 = 1,32 бар (200 сСт) и 0,4 бар × 4,3 = 1,72 бар (300 сСт). Значение 1,72 бар при 300 сСт выше порога байпаса 1,5 бар, значит клапан откроется и пропустит вязкое масло мимо радиатора.

Что добавить в заказ

К позиции «Теплообменник 2W5003801» чаще всего берут следующее: термостат уже есть (TC2 0–90 °C); для другой уставки смотрите термостаты и регуляторы температуры Emmegi; гибкие рукава по присоединению радиатора.

Аналоги и замена

Теплообменник 2W4024801: модель 2W40 вместо 2W50; вентилятор DC 24 В вместо AC 230-400 В трёхфазный. Теплообменник 2W5024001: вентилятор DC 24 В вместо AC 230-400 В трёхфазный; термостат: без термостата (у 2W5003801 — регулируемый TC2 0–90 °C). Все исполнения серии — в разделе Теплообменники Emmegi типа KBV.

Чего не делать при выборе

Ограничения позиции теплообменник 2W5003801: Допустимые жидкости по каталогу: минеральные масла HL и HLP, водомасляные эмульсии, вода-гликоль; для других нужна консультация производителя. Встроенный клапан рассчитан на пики при пуске; гидроудары и постоянные пульсации он не гасит.

Установка и уход

Эксплуатация теплообменник 2W5003801. Монтаж по каталогу: горизонтально или вертикально, с зазором до стены, обычно на сливной линии к баку; опоры гасят вибрацию, гибкие рукава снимают нагрузку с патрубков. Масляную сторону промывают противотоком средством, совместимым с алюминием, затем гидравлическим маслом; воздушную продувают сжатым воздухом или водой вдоль рёбер, предварительно отключив двигатель.
