Воздушные теплообменники типов 2000K и 2000KBV
4 разделов
Воздушные теплообменники типов 2000K и 2000KBV — подраздел воздушно-масляных теплообменников Emmegi семейства MG AIR. Масло проходит по алюминиевому радиатору, спаянному в вакууме, а вентилятор с электро- или гидромотором продувает через него окружающий воздух. Эти аппараты ставят на сельскохозяйственную и лесную технику, краны, коммунальный транспорт, строительные машины, гидростанции и станки.
Внутри раздела «Воздушные теплообменники типов 2000K и 2000KBV» — четыре группы: обычные 2000K и двухходовые 2 PASS, исполнения со встроенным байпасом 2000KBV, связанные серии HPV и MOBILE, а также вентиляторы и двигатели для ремонта.
Что входит в раздел «Воздушные теплообменники типов 2000K и 2000KBV»
| Группа | Чем отличается |
|---|---|
| Теплообменники Emmegi типа KBV | встроенный байпасный клапан защищает радиатор при холодном пуске; модели 2015KBV…2050KBV |

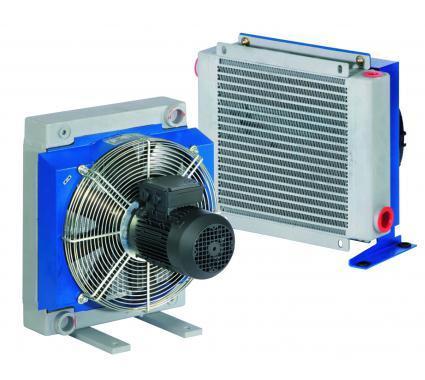

| Теплообменники Emmegi типа K и 2KS | базовые 2010K…2050K без байпаса, двухходовые 2 PASS и сдвоенные 2KS |
| Теплообменники Emmegi MG AIR, HPV и Mobile | отдельные MG AIR, HPV с байпасом, MOBILE на 12 и 24 В |
| Вентиляторы, двигатели и запчасти теплообменников Emmegi | двигатели, крыльчатки и комплекты вентиляторов |
Технические характеристики: воздушные теплообменники типов 2000K и 2000KBV
| Параметр | 2000K | 2000K 2 PASS | 2000 2KS | 2000KBV |
|---|---|---|---|---|
| Расход масла | 5–300 л/мин | 4–150 л/мин | 35–500 л/мин | 15–300 л/мин |
| Байпас | нет | нет | нет | 1,5 бар (3,0 и 5,0 по коду) |
| Радиатор | алюминий, 20 бар рабочее, 35 бар испытательное, до 120 °C | |||
| Двигатель | 01 — 230 В; 03 — 230-400 В; 04 — B14; 12 и 24 — постоянный ток; 56 — гидромотор группы 2 | |||
Как выбрать воздушные теплообменники типов 2000K и 2000KBV
Артикул читается по полям: модель (4 знака), двигатель (2 цифры), термостат (1 цифра) и направление воздуха (2 цифры). Пример каталога: 2W 24 03 2 01 — 2024KBV, 230-400 В, термостат 50-38°, всасывающий поток. Коды моделей 2000K: 2510 — 2010K, 2515 — 2015K, 2520 — 2020K, 2524 — 2024K, 2530 — 2030K, 2540 — 2040K, 2550 — 2050K; у KBV первые знаки 2W, у двухходовых — 2516, 2521, 2525, 2531, 2541, 2G71 и 2G70.
Если масло зимой густое, а внешнего клапана в линии нет, берите KBV: встроенный байпас избавит от отдельного клапана. Если расход небольшой, но нужен большой перепад температур, подойдёт 2 PASS. Для крупных расходов при ограниченной площади — 2KS. Термостат 0 означает его отсутствие, 1–6 — фиксированные уставки от 40-28° до 90-78°, 8 — регулируемый TC2 0–90°, 9 — TR2 0–120°.
Установка и эксплуатация: воздушные теплообменники типов 2000K и 2000KBV
Аппарат монтируют горизонтально или вертикально, обычно на сливной линии к баку, с минимальным расстоянием до стены, на опорах и гибких рукавах. Постоянные пульсации и гидроудары разрушают радиатор. Потери давления в таблицах даны для 30 сСт: для 10 сСт их умножают на 0,5, для 100 сСт — на 2,1. Масляную полость промывают противотоком средством, совместимым с алюминием, затем маслом; рёбра — сжатым воздухом.
