Воздушные теплообменники НРА — подраздел крупных воздушно-масляных теплообменников Emmegi серии HPA. На сайте тип часто набран кириллицей «НРА» — это то же латинское HPA, поэтому воздушные теплообменники НРА и HPA в каталоге — одна серия. Серия рассчитана на расход масла 15–400 л/мин и удельную мощность до 7,780 кВт/°C; её ставят на краны, строительные машины, установки переработки, гидростанции и станки. Сюда же отнесены HPA 2 PASS, сдвоенные HPA/2, малошумные COMPACT, исполнения TK для бетоносмесителей и взрывозащищённые HPEx (HPAX).
Что входит в раздел «Воздушные теплообменники НРА»
| Позиция | Модель | Особенность |
|---|
| Теплообменник 241203201(тип HPA 12 ) | HPA12 | B14 230-400 В, Ø315 мм, 1500 м³/ч |
| Теплообменник 241803201 (тип НРА 18) | HPA18 | 2300 м³/ч, масло 2,9 л |
| Теплообменник 242703001 (тип НРА 24 2 PASS) | HPA24 2 PASS | двухходовое по маслу |
| Теплообменник 243003802 (тип НРА 30) | HPA30 | Ø450 мм, 6,8 л масла |
| Теплообменник 243103302 (тип НРА 30/2) | HPA30/2 | два вентилятора по 0,55 кВт |
| Теплообменник 243603201 (тип НРА 36) | HPA36 | 1,1 кВт, 5420 м³/ч |
| Теплообменник 244203301 (тип HPA 42) | HPA42 | Ø560 мм, 6820 м³/ч |
| Теплообменник 245003001 (тип НРА 50) | HPA50 | Ø630 мм, 14,2 л |
| Теплообменник 245303001 (тип НРА 52/2) | HPA52/2 | сдвоенный, 28,4 л |
| Теплообменник 041650C400501 (тип НРА 44/2) | HPA 44/2 | 9500 м³/ч, 25 л масла |
| Теплообменник 2K1803001 (тип НРА 18 COMPACT) | HPA 18 COMPACT | 72 дБ(A), присоединение 1" |
| Теплообменник 4D7424301C (тип НРА12 TK15) | HPA12 TK15 | для бетоносмесителя, код по заявке |

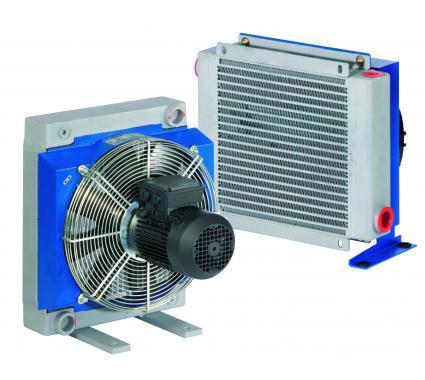

| Теплообменник A064400400B01 (тип HPAX 42 230/400V B14 ATEX) | HPEx42 (ATEX) | II 2G, IP66 |
| Фильтр 0320810 | фильтр для TK | 10 мкм, до 45 л/мин |
Технические характеристики: воздушные теплообменники НРА
| Модель | Двигатель B14, 50 Гц | Вентилятор | Объём масла | Масса |
|---|
| HPA12 | 0,25 кВт | Ø315 мм, 72 дБ(A) | 1,9 л | 17 кг |
| HPA24 | 0,55 кВт | Ø400 мм, 79 дБ(A) | 2,9 л | 28 кг |
| HPA30 | 0,75 кВт | Ø450 мм, 82 дБ(A) | 6,8 л | 37 кг |
| HPA42 | 1,1 кВт | Ø560 мм, 84 дБ(A) | 10,6 л | 65 кг |
| HPA52 | 1,1 кВт, 950 об/мин | Ø630 мм, 80 дБ(A) | 17,7 л | 95 кг |
Как выбрать воздушные теплообменники НРА
Первые 4 знака артикула — модель: 2412…2452 — базовые HPA, 2427…2454 — 2 PASS, 2431…2453 — HPA/2, 2K — COMPACT. Затем двигатель: 03 — B14 230-400 В 50 Гц или 265-460 В 60 Гц, 12 и 24 — постоянный ток, 56 и 58 — гидромотор группы 2 или 3. Двухходовые 2 PASS берут при малом расходе и большом перепаде температур, HPA/2 — когда одного вентилятора не хватает. COMPACT нужен там, где важен шум; TK — для бетоносмесителей с закрытым контуром.
Код HPAX A0639…/A0644… — прежняя нумерация; данные приводим по действующему каталогу HPEx, а охлаждающие элементы без двигателя (245200000, 252000000) подтверждаем по заявке.
Установка и эксплуатация: воздушные теплообменники НРА
Аппарат ставят на сливную линию, на опорах и гибких рукавах, с зазором до стены для притока воздуха; при пуске на вязком масле нужен байпасный клапан. Фильтр 0320810 монтируют под уровнем масла на боковой стенке бака: картридж 0320860 меняют без слива, засорение показывает вакуумметр. Рёбра чистят воздухом параллельно рёбрам.
