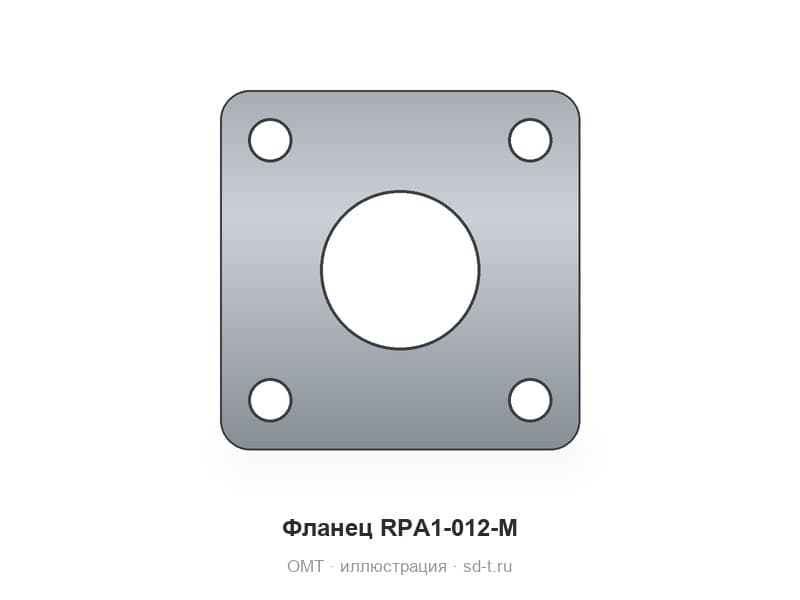

Фланец RPA1-012-M

Фланец RPA1-012-M — фланец серии RPA: насос группы 1, резьба присоединения G1/2, подвод трубы сбоку. По описаниям близких кодов серии фланец стальной, с белым цинкованием и уплотнением NBR 90 Shore, на насос ставится тремя винтами, давление до 315 бар. Окружность отверстий под винты: 30 мм (описание близкого кода RS1-12).

Фланцы RPA: устройство

Число после RPA показывает группу шестерённого насоса: 1, 2, 3 или 35 (группа 3,5). Резьба присоединения — трубная цилиндрическая G (BSP); уплотнение выполняется торцевым кольцом на плоскости насоса, а не самой резьбой. Три цифры после дефиса — размер резьбы: 012 — G1/2, 034 — G3/4, 038 — G3/8, 100 — G1, 114 — G1 1/4.

Характеристики: Фланец RPA1-012-M

Данные собраны по обозначению и по описаниям близких кодов серии: листа изготовителя в нашем распоряжении нет.

Расшифровка обозначения RPA1-012-M

Разберём «фланец RPA1-012-M» по частям:

• RPA — серия угловых фланцев OMT для шестерённых насосов.
• 1 после RPA — группа насоса (по структуре кода и описаниям близких кодов).
• Группа цифр после дефиса — резьба G1/2: условный размер 1/2″.
• -M — суффикс серии, не расшифрован.

Расчёт и проверка размеров

Что считаем для «фланец RPA1-012-M». Резьба G1/2 названа по дюймовому ряду: 1/2″ × 25,4 = 12,7 мм — это условный размер, а не диаметр отверстия во фланце. Окружность винтов 30 мм: радиус центров 30 / 2 = 15 мм, три винта стоят через 120° (360° / 3), а расстояние между осями соседних винтов — 30 × 0,866 = 26 мм. Три винта делят окружность на углы по 120° (360° / 3): повернуть фланец на нужный угол можно только на кратное значение.

Что заказать вместе

Трубу подводят на резьбу G1/2; уплотнение выбирают по виду соединения, а кольцо фланца — по размеру из заказа. Для монтажа нужны три винта и кольцо; полный комплект в наличии для этой серии подтверждаем по заявке.

Соседние коды и замена RPA1-012-M

Рядом с «фланец RPA1-012-M» в разделе: RPA2-012-M — группа 2 вместо 1. RPA1-038-M — резьба G3/8 вместо G1/2; окружность винтов 30 мм. Остальные позиции — в разделе Фланцы OMT, выше по каталогу — Фильтры и аксессуары OMT.

Подбор и ограничения

Для «фланец RPA1-012-M» главное — совпадение группы насоса и окружности винтов. Давление до 315 бар относится к описаниям близких кодов серии; для RPA1-012-M рабочее давление подтверждаем перед отгрузкой. Любое отличие в размерах фланца насоса (окружность, диаметр винтов) исключает замену «по похожей резьбе». Фланец рассчитан на насос своей группы: на насос другой группы с тем же резьбовым подключением он может не встать по винтам.

Монтаж и обслуживание

Момент затяжки берут из паспорта насоса: он зависит от размера винтов и материала корпуса. Плоскость на насосе перед установкой очищают, кольцо кладут в канавку без перекручивания, винты затягивают постепенно по кругу.
