Фильтры и аксессуары OMT
10 разделов
Фильтры и аксессуары OMT — всё, что OMT выпускает для очистки масла и обслуживания гидробака: фильтры на всасывание, напор и слив, сменные элементы, индикаторы засорения, сапуны и заливные горловины, указатели уровня, а также фланцы, колокола и полумуфты для насосного узла. OMT — итальянский производитель гидрокомпонентов, и фильтрация — одна из его основных линеек.
Фильтры и аксессуары OMT: подразделы
- Всасывающие фильтры — SF, SP, AFI, FOA, OMTI.
- Напорные фильтры — HPM, HMM, HTM, APM, HPB, MHP220.

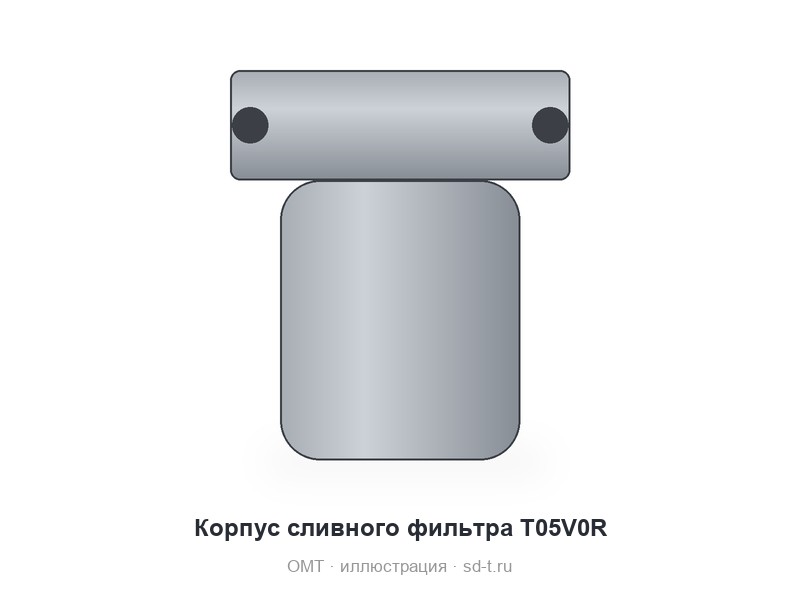

- Сливные фильтры — OMTF на крышку бака.
- Фильтроэлементы — CR, CHP, CPM, MHPR, CFI, FO, CS.
- Индикаторы загрязнённости — манометры, реле давления и вакуума, дифференциальные индикаторы.
- Сапуны и заливные горловины — TR, TRV, TRM, TSA.
- Указатели и датчики уровня — LV и датчик LM.
- Фланцы, колокола и полумуфты.
Фильтр по месту в системе
| Линия | Серия | Ключевые данные |
|---|---|---|
| Всасывание | SF / SP | погружные, сетка 60, 90 или 250 мкм, байпас 0,25 бар |
| Всасывание | FOA | фланцем на стенку бака, запорный клапан при замене элемента |

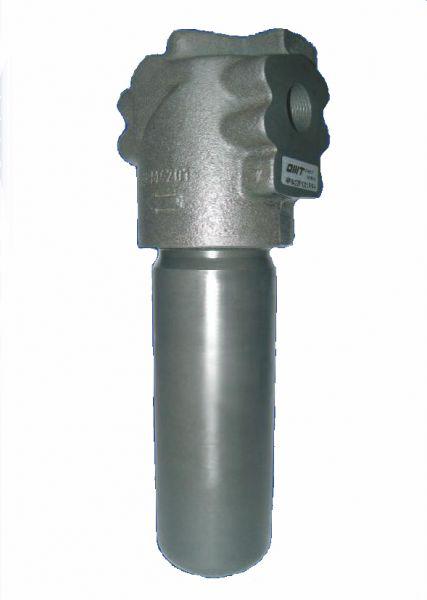

| Напор | HPM | до 420 бар, до 400 л/мин |
| Напор | APM | до 110 бар, до 60 л/мин, алюминий |

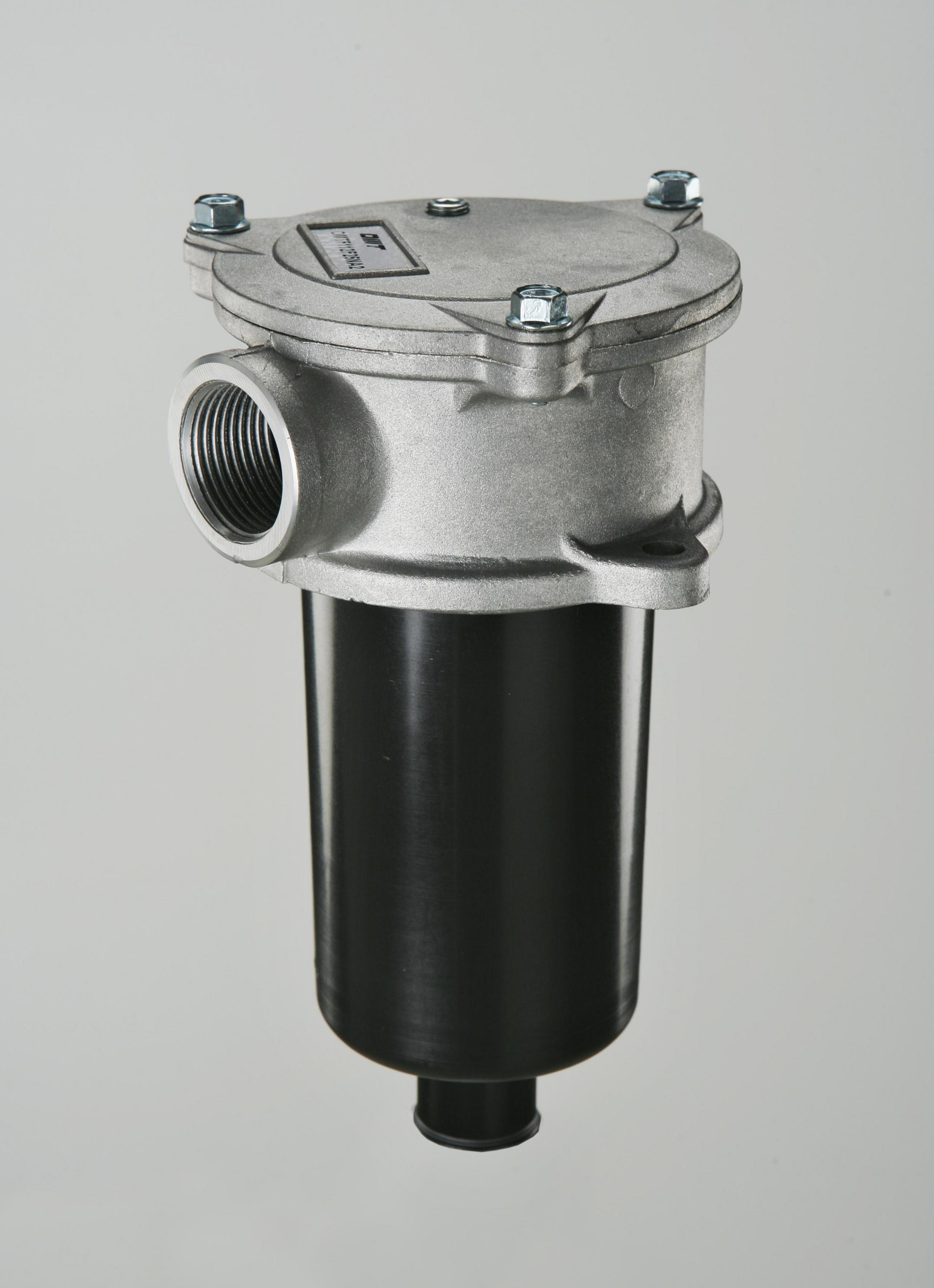

| Слив | OMTF | на крышку бака, до 8 бар, до 500 л/мин |
Как читать тонкость фильтрации
В кодах OMT материал и тонкость стоят рядом: C — бумага, пропитанная смолой (βx≥2), F — неорганическое стекловолокно (βx≥200), R — сетка квадратного плетения AISI 304, T — металлическая ткань; число после буквы — тонкость в микрометрах. У части серий материал обозначен одной буквой: A и B — бумага 10 и 25 мкм, G и H — волокно 10 и 25 мкм, C — сетка 60 мкм. Поэтому фильтры и аксессуары OMT сравнивают по коду элемента, а не по названию фильтра.
Когда менять элемент

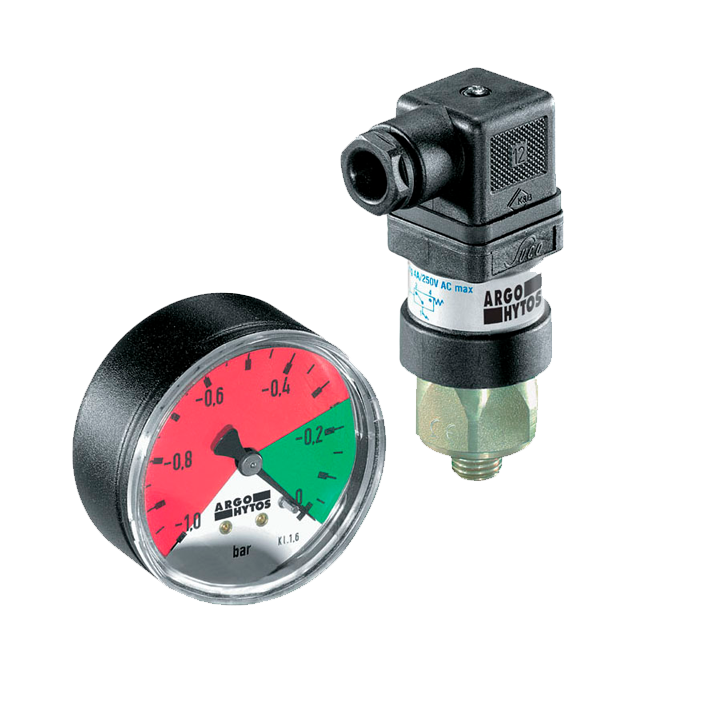

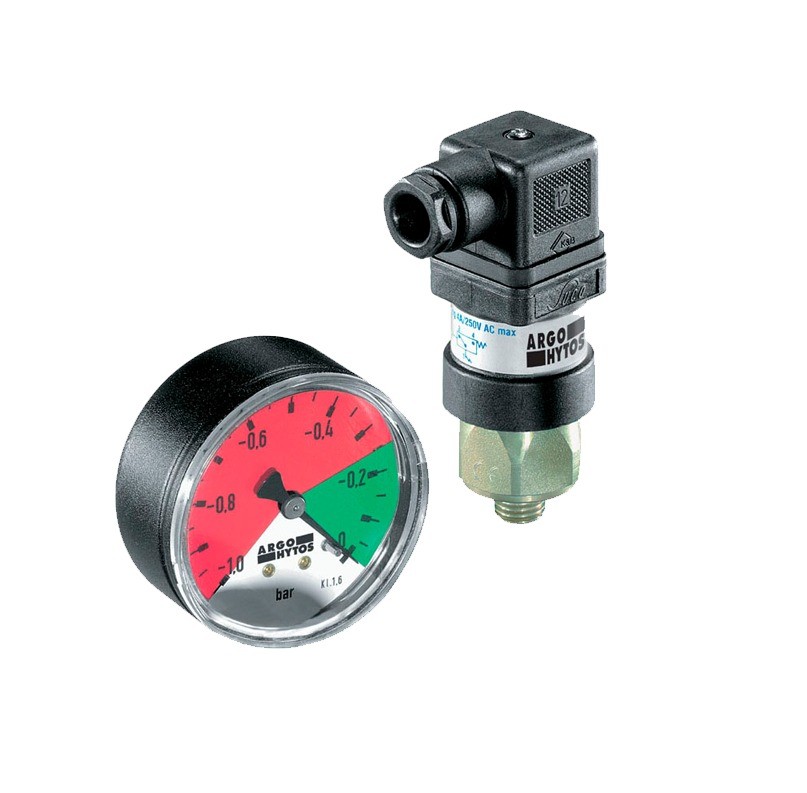

Элемент меняют, когда сработал индикатор засорения, и до того, как перепад давления дойдёт до настройки байпаса. При холодном пуске индикатор может дать ложный сигнал из-за высокой вязкости масла — решение принимают на прогретой системе. Индикаторы: дифференциальные DV, DE, DR на 1,3, 2, 5 и 8 бар, манометры PV1 и F10-001, реле давления PE1–PE3 и вакуума VE1–VE3.
Фильтры и аксессуары OMT для насосного узла

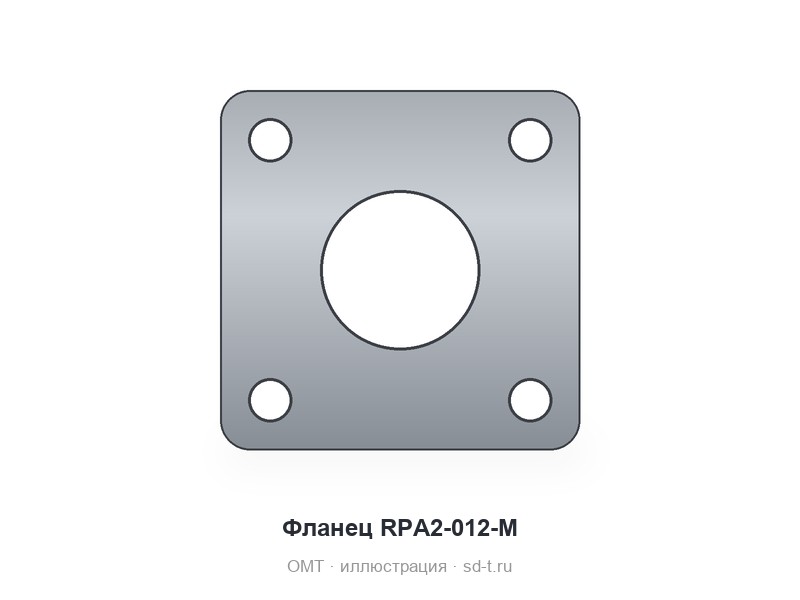

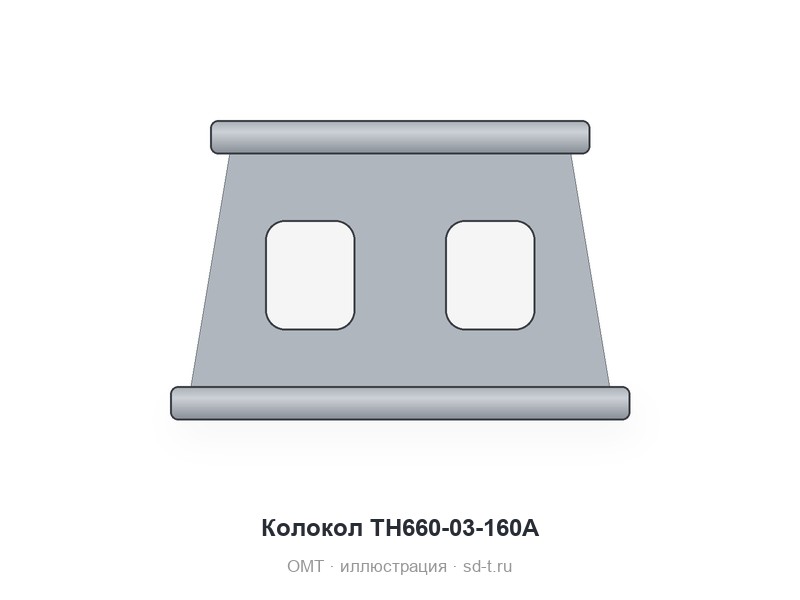

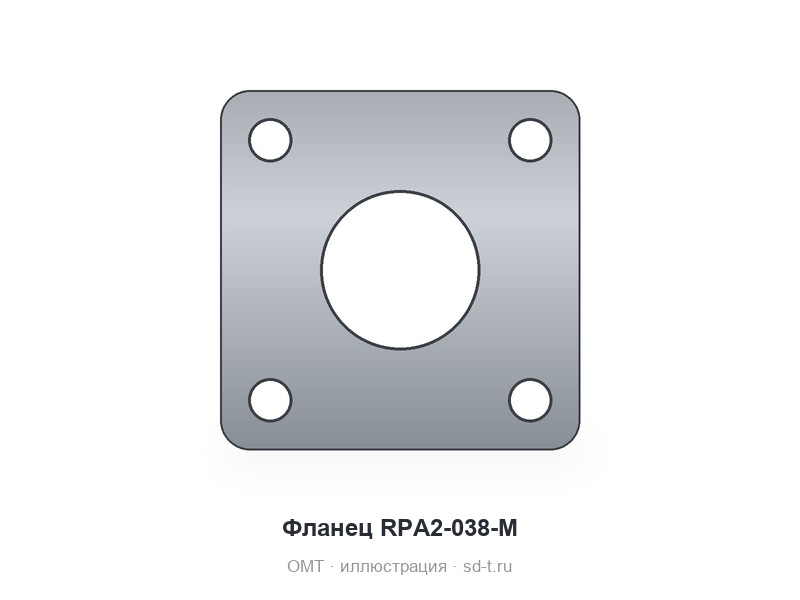

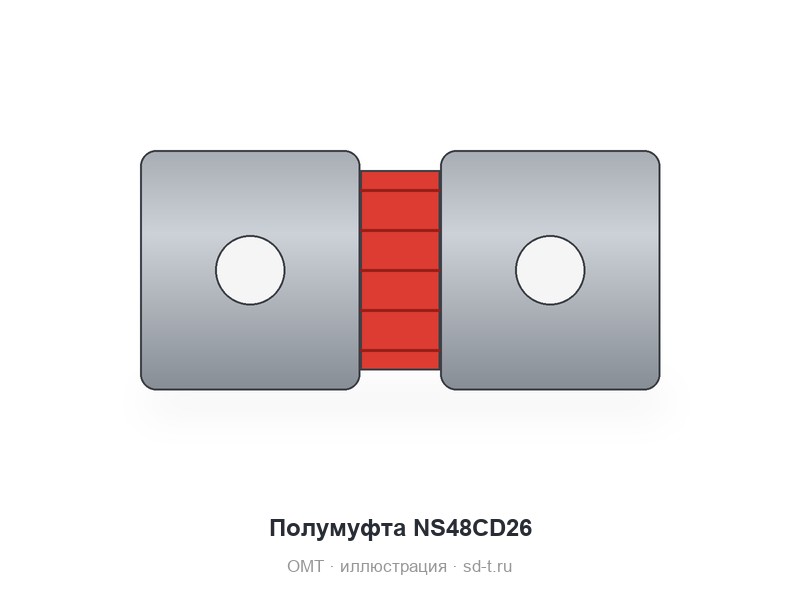

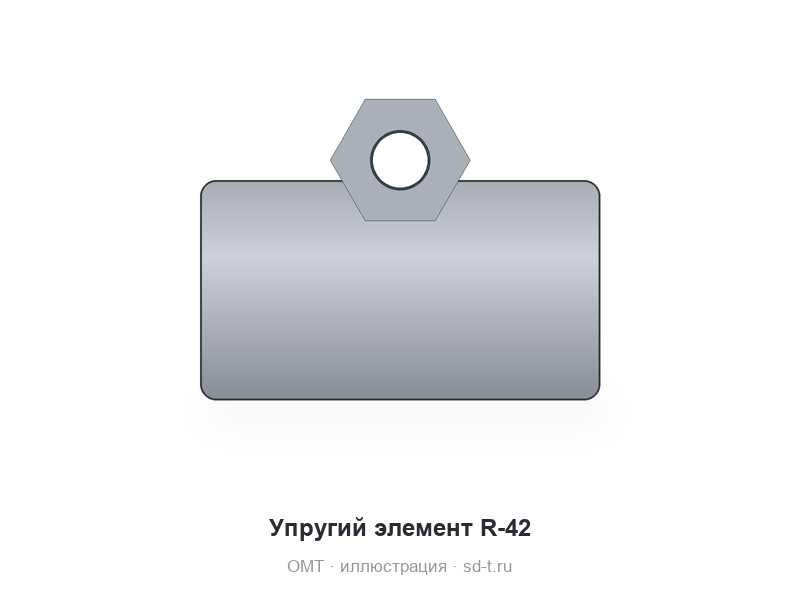

Колокола OMT из алюминиевого сплава соединяют фланцевый электродвигатель с гидронасосом; бывают моноблочные и составные. Полумуфты ND, NS, NDG и OMT отличаются материалом — алюминий, чугун с шаровидным графитом, сталь; эластичная вставка ND — NBR 75 Shore, рабочая температура муфт — от −30 до +100 °C. Подбирая фильтры и аксессуары OMT для насосного узла, сверяют фланцы двигателя и насоса и диаметры валов.
Принадлежности бака

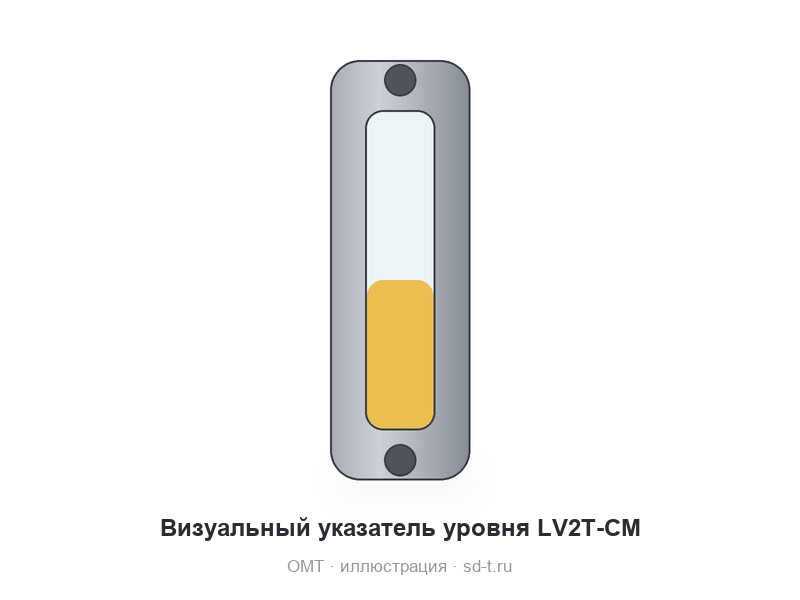

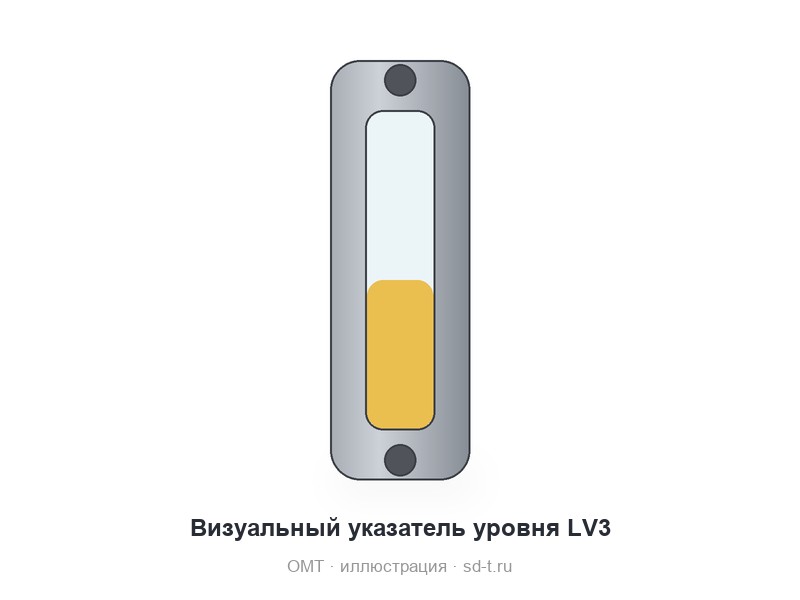

Горловины TR и TRV совмещают сетку для залива и воздушный фильтр крышки, TRV держит избыточное давление 0,35 или 0,70 бар. Сапуны TRM ввинчиваются в резьбу BSP или NPT, фильтры TSA ставят на баки и на всасывание компрессоров. Указатели LV показывают уровень через метакрилатное окно.
