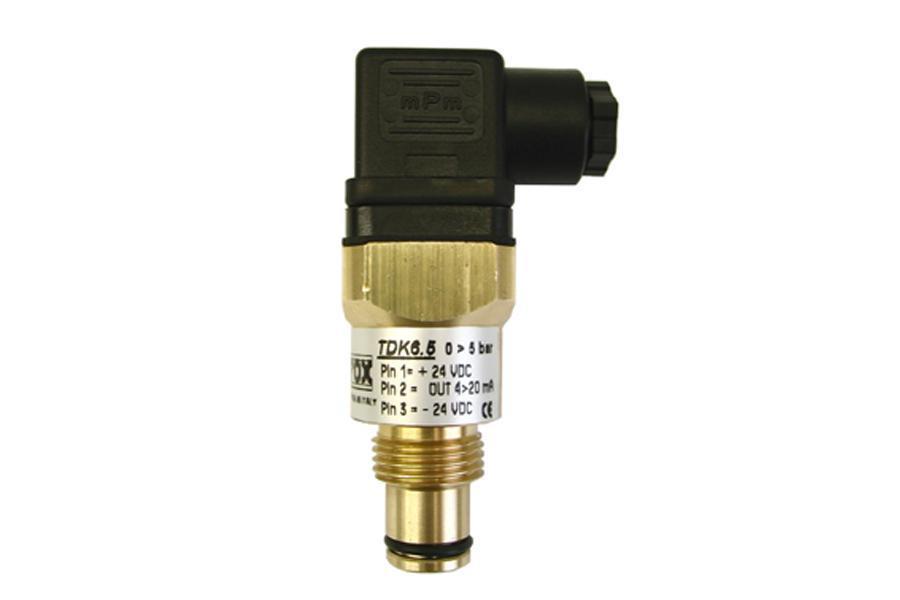

Датчик давления электронный TDK62/M3 — это датчик-преобразователь давления FOX серии TDK6; шкала 0–2 бар, сигнал 4–20 мА, резьба ½" BSP, наружная резьба. Типовая задача — передавать давление гидросистемы в шкаф управления; у этой модели верх шкалы — 2 бар.
Датчики TDK6 рассчитаны на малые давления: шкалы 0–1,2; 0–2; 0–5; 0–7 и 0–9 бар при предельном давлении 420 бар, резьба ½" BSP наружная.
Токовая петля 4–20 мА линейна: 4 мА отвечает нижней границе шкалы, 20 мА — верхней, ширина сигнала 16 мА.
Датчик передаёт в контроллер само значение давления, а не только факт превышения: для сигнализации по порогу ставят реле давления.
| Что проверено | Значение |
|---|---|
| Предельное давление | 420 бар |
| Модель | TDK62/M3 |
| Серия | TDK6 |
| Присоединение | ½" BSP, наружная резьба |
| Выходной сигнал | 4–20 мА |
| Диапазон измерения | 0–2 бар |
Таблица собрана из кода позиции и каталога FOX 2025 года; то, что каталог не подтверждает, мы не вписывали.
Код TDK62/M3 читается слева направо.
Чувствительность: 2 ÷ 16 = 0,125 бар на каждый миллиампер. Токи 4 и 20 мА соответствуют нулю и верху шкалы.
Для проверки схемы пригодятся две точки: (12 − 4) ÷ 16 × 2 = 1 бар при токе 12 мА; (8 − 4) ÷ 16 × 2 = 0,5 бар при токе 8 мА.
Если вход контроллера напряжением, ставят шунт 250 Ом: 4 мА × 250 Ом = 1 В и 20 мА × 250 Ом = 5 В.
Допустим, рабочее давление — 1,2 бар. Тогда загрузка шкалы 2 бар составляет 1,2 ÷ 2 × 100 = 60 % шкалы (условное рабочее давление 1,2 бар = 0,6 × 2).
Верх шкалы в МПа: 2 бар ÷ 10 = 0,2 МПа.
Рядом с датчиком в линию ставят манометр и предохранительный клапан: так показания можно проверить на месте, а датчик защищён от гидроударов.
Порог по давлению можно задать в контроллере, а при необходимости дублировать реле давления FOX.
Рядом в линейке стоят LA.1.0,75.1.0.S.A-250, TR40 * 2 M3 (диапазон 0–5 бар) и TR40X.2/M3 (диапазон 0–5 бар; AISI 316). Остальные позиции — в разделе «Датчик давления электронный».
Замена возможна только при совпадении диапазона 0–2 бар, выхода 4–20 мА и резьбы ½" BSP, наружная резьба — иначе придётся перенастраивать контроллер.
Рабочее давление не должно доходить до верха шкалы 2 бар — запас по шкале оставляют для пульсаций.
Сигналы 4–20 мА, 0–10 В и 0–5 В не заменяют друг друга: вход контроллера рассчитан на один тип.
Максимальное давление этой серии — 420 бар; с превышением датчик не используют даже кратковременно.
Затяжка — ключом по корпусу, не по разъёму; сигнальный кабель разводят в стороне от силовых линий.
После монтажа сравнивают показание контроллера с манометром в линии на двух давлениях: при нулевом и при рабочем.
Экран кабеля заземляют с одной стороны, чтобы наводки не искажали сигнал.
