Датчик давления электронный FOX — это преобразователь давления в аналоговый электрический сигнал для контроллера, панели или частотного привода. В отличие от реле, которое только переключает контакт на уставке, датчик постоянно передаёт текущее значение давления. Основная серия раздела — TR4: выходы 4–20 мА, 0–10 В и другие, присоединение 1/4" BSP, корпус из AISI 316. Раздел датчик давления электронный закрывает диапазоны от единиц до сотен бар.
Датчик давления электронный: как читается код TR4
Цифры после TR4 задают диапазон: TR40.1 — 0–2 бар, TR40 — 0–5, TR41 — 0–10, TR416 — 0–16, TR42 — 0–20, TR43 — 0–50, TR44 — 0–100, TR446 — 0–160, TR45 — 0–200, TR455 — 0–250, TR49 — 0–400, TR49.6 — 0–600 бар (максимум 800). Цифра после точки — выход: 2 — 4–20 мА, 3 — 0–10 В, 5 — 0–20 мА, 6 — 0–5 В, 7 — 0,5–5 В, 8 — 0,5–4,5 В, 9 — 1–10 В. Буква X — смачиваемые части из AISI 316/316L. Суффикс /M3 в именах для TR4 таблицей не расшифрован — уточните по заявке.

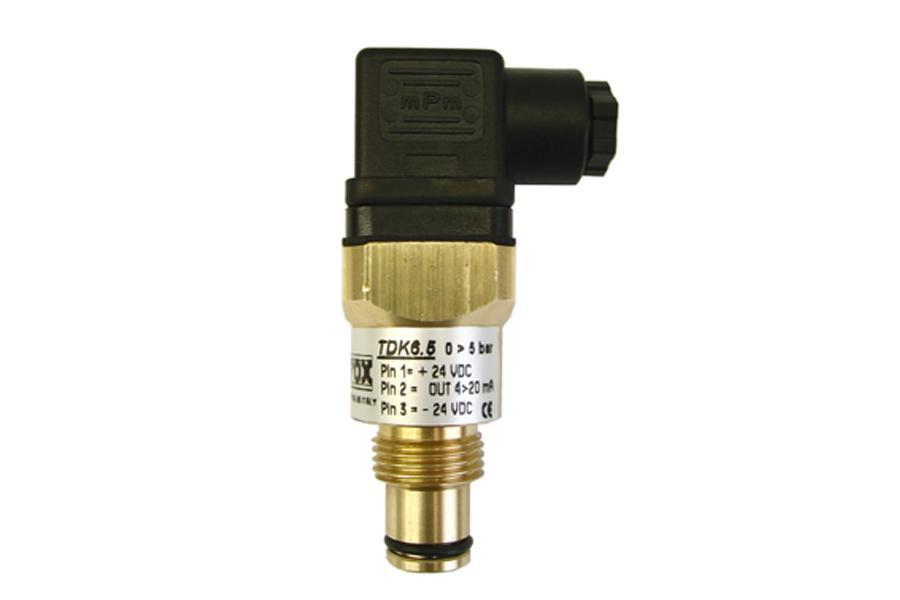

Датчики TDK6
TDK6 — датчики малых давлений с высоким допустимым давлением: TDK61 — 0–1,2 бар, TDK62 — 0–2, TDK65 — 0–5, TDK67 — 0–7, TDK69 — 0–9 бар при максимуме 420 бар; присоединение 1/2" BSP наружная резьба, M3 — выход 4–20 мА. Их ставят там, где нужно точно измерять небольшое давление в линии, которая иногда видит высокое, — например, давление подпора в сливе.
Как выбрать датчик давления электронный
Диапазон берут так, чтобы рабочее давление лежало в его средней части, а пики не превышали верхний предел. Выход — по входу контроллера: токовый 4–20 мА устойчивее к помехам на длинной линии, напряжение 0–10 В проще на коротком кабеле. Исполнение X с AISI 316 выбирают для агрессивных или водных сред. Отдельно стоит позиция LA.1.0,75.1.0.S.A-250 — в каталогах FOX её нет, исполнение подтверждаем по заявке.
Датчик давления электронный в системе управления
Датчик давления позволяет строить управление по реальному давлению: включать и выключать насос, регулировать подачу, защищать систему от перегрузки и записывать давление для диагностики. Если нужен только сигнал на одной уставке, а контроллера нет, проще реле давления; если контроллер есть, датчик давления электронный даёт больше информации тем же количеством проводов.
Монтаж
Датчик затягивают ключом за шестигранник корпуса, а не за разъём. От гидроударов его защищает правильно настроенный предохранительный клапан системы; если в точке установки сильные пульсации, полезен демпфер. Кабель прокладывают отдельно от силовых линий.
