Гидроклапаны предохранительные КП
45 разделов
Гидроклапаны предохранительные КП ограничивают давление в гидросистеме и защищают её от перегрузок. В разделе собраны клапаны непрямого действия трубного монтажа серии КП…Т — с основным и управляющим каскадами, — а также подразделы других исполнений: трубные КП…К, стыковые КП…С и малый клапан прямого действия КП-4.32С. Управляющий каскад трубных клапанов может включать гидропилот для электрического управления разгрузкой.
Большая часть позиций — матрица из трёх проходов (Ду 10, 20, 32), трёх давлений (10, 20, 32 МПа) и четырёх вариантов управления: без электромагнита или с электромагнитом на 110 В, 220 В переменного тока либо 24 В постоянного.
Что входит в раздел «Гидроклапаны предохранительные КП»
| Группа | Позиции | Отличие |
|---|---|---|
| Ду 10, трубные | КП10.10Т, КП10.20Т.Г24, КП10.32Т.В220 | до 40 л/мин |
| Ду 20, трубные | КП20.10Т.В110, КП20.20Т, КП20.32Т.Г24 | до 100 л/мин |
| Ду 32, трубные | КП32.10Т.В220, КП32.20Т.В110, КП32.32Т | до 250 л/мин |
| Прямого действия | КП-4.32С | Ду 4, 32 МПа |

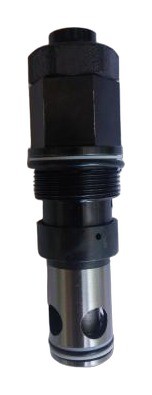

| Трубные КП…К | КП 10.*К*, КП 32 *К* | трубное присоединение «К» |
| Стыковые КП…С | КП 10*С, КП 20*С | стыковое присоединение |
Технические характеристики: гидроклапаны предохранительные КП
| Исполнение | Параметры |
|---|---|
| КП…Т, Ду 10 / 20 / 32 | номинальный расход 40 / 100 / 250 л/мин; номинальное давление 10, 20 или 32 МПа |
| КП-4.32С | прямого действия, Ду 4, 32 МПа; расход номинальный 6,3 л/мин, максимальный 20 л/мин |
| КП-10.*К*, условия работы | окружающая среда +1…+55 °C; минеральные масла 20–200 мм²/с при +10…+70 °C; чистота не грубее 12 класса по ГОСТ 17216-2001 |
| Аналоги КП…Т | 10-10-1-11 (без электроуправления), 10-10-1-21/22/23 (с электромагнитом 110 В, 220 В, 24 В) |
Как выбрать гидроклапаны предохранительные КП
Обозначение КП20.32Т.Г24 читается так: КП — клапан предохранительный, 20 — Ду, 32 — номинальное давление, МПа, Т — трубное присоединение, Г24 — электромагнит управляющего распределителя на 24 В постоянного тока. Индексы В110 и В220 означают электромагнит на 110 или 220 В переменного тока, а отсутствие индекса — клапан без электроуправления. Выбирайте проход по расходу насоса, давление — с запасом над рабочей настройкой, а электроуправление — если систему нужно разгружать по команде.
Если вместо старого клапана с обозначением вида 10-10-1-11 или 10-10-1-21 вам нужны гидроклапаны предохранительные КП, по листу ГСКТБ ГА старому клапану соответствует исполнение КП…Т без электроуправления или с электромагнитом.
Установка и эксплуатация: гидроклапаны предохранительные КП
Трубные КП ставят в напорную линию сразу за насосом, слив выводят в бак с минимальным сопротивлением. Для исполнений с электромагнитом напряжение катушки сверяют с сетью управления до подачи питания. Настройку выполняют на работающей системе, плавно поднимая давление до нужного значения, после чего регулировку фиксируют. Масло должно соответствовать условиям из листа: чистота не грубее 12 класса по ГОСТ 17216-2001.
