Гидроклапаны предохранительные трубного монтажа типа КП 20 *К

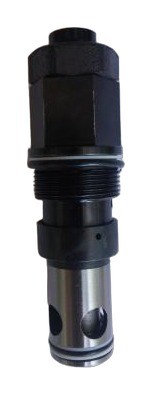

Гидроклапаны предохранительные трубного монтажа типа КП 20 *К — трубные предохранительные клапаны ГСКТБ ГА на условный проход 20 мм. По устройству это аппараты непрямого действия: основной каскад пропускает поток на слив, управляющий каскад задаёт давление открытия. Трубное присоединение (буква К) позволяет поставить клапан в существующий трубопровод без плиты и без доработки гидроблока, что удобно при ремонте и модернизации.

Что входит в раздел «Гидроклапаны предохранительные трубного монтажа типа КП 20 *К»

Исполнение Ду 20 на 5 МПа находится в подразделе трубных клапанов на 5 МПа.

Технические характеристики: гидроклапаны предохранительные трубного монтажа типа КП 20 *К

Как выбрать гидроклапаны предохранительные трубного монтажа типа КП 20 *К

С Ду 20 начинается диапазон клапанов, которые ставят на основной поток насоса средней производительности. Чтобы понять, хватит ли прохода, сравните подачу насоса с ориентиром листа: у трубных КП с буквой Т на Ду 20 номинальный расход 100 л/мин, на Ду 32 — 250 л/мин. Для исполнения К расход в листе не приведён, поэтому при подаче, близкой к этим значениям, расход подтверждаем по паспорту до заказа.

Давление выбирайте под рабочее давление контура с запасом. 6 МПа — для низконапорных систем, 10 МПа — для средних, 20 МПа — для контуров высокого давления. Если на старом клапане было исполнение Т, а у вас в наличии К, — оба трубные, но их присоединение и габариты сверяют по паспорту.

Установка и эксплуатация

Гидроклапаны предохранительные трубного монтажа типа КП 20 *К ставят в напорную линию после насоса, слив ведут в бак трубой без резких сужений. Трубопровод крепят отдельно, чтобы клапан не воспринимал нагрузку от вибрации. После монтажа и промывки системы давление настройки выставляют на рабочей температуре масла и фиксируют. В полном обозначении изделия может быть указано климатическое исполнение по ГОСТ 15150 — например, УХЛ4.
