Гидроклапаны предохранительные трубного монтажа типа КП 10.*К* — предохранительные клапаны с условным проходом 10 мм для установки прямо в трубопровод. Буква К в обозначении ГСКТБ ГА означает трубное присоединение. КП трубного монтажа — аппараты непрямого действия: в них есть основной и управляющий каскады, а управляющий каскад может включать гидропилот для электрического управления разгрузкой. В разделе два исполнения, которые отличаются давлением и конструктивным исполнением.
Что входит в раздел «Гидроклапаны предохранительные трубного монтажа типа КП 10.*К*»
Гидроклапаны предохранительные трубного монтажа типа КП 10.*К*: позиции| Позиция | Ду | Давление по обозначению | Исполнение |
|---|

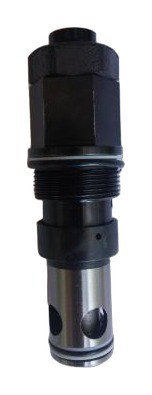

| Гидроклапан КП 10.5К | 10 мм | 5 МПа | трубное (К) |
| Гидроклапан КП 10.20К1 | 10 мм | 20 МПа | трубное, конструктивное исполнение 1 |
Обозначение читается по частям: КП — клапан предохранительный, 10 — условный проход, мм, число после точки — номинальное давление или давление настройки, МПа, К — трубное присоединение, 1 после К — конструктивное исполнение 1 для давления 20 МПа.
Технические характеристики: гидроклапаны предохранительные трубного монтажа типа КП 10.*К*
Для этого типа лист ГСКТБ ГА приводит условия работы — это редкий случай, когда они даны прямо для серии.
Условия работы КП-10.*К* по листу каталога| Параметр | Значение |
|---|
| Температура окружающей среды | от +1 до +55 °C |
| Рабочая жидкость | минеральные масла вязкостью 20–200 мм²/с |
| Температура масла | от +10 до +70 °C |
| Чистота масла | не грубее 12 класса по ГОСТ 17216-2001 |
| Условный проход | 10 мм |
Как выбрать гидроклапаны предохранительные трубного монтажа типа КП 10.*К*
Разница между позициями — в давлении. КП 10.5К по обозначению рассчитан на 5 МПа и подходит контурам с невысоким рабочим давлением. КП 10.20К1 — на 20 МПа, в конструктивном исполнении 1, которое структура обозначения связывает именно с этим давлением. Выбирайте исполнение, у которого номинальное давление не ниже давления настройки в вашей системе: настройку выставляют выше рабочего давления контура, но в пределах того, что выдерживают насос и трубопровод.
Отдельно сверьте условия работы. Если машина стоит в неотапливаемом цехе и температура опускается ниже +1 °C, это выходит за пределы, указанные в листе, — такой случай обсуждается до заказа. То же касается масла: вязкость за пределами 20–200 мм²/с или загрязнение грубее 12 класса по ГОСТ 17216-2001 ухудшат работу управляющего каскада.
Установка и эксплуатация
Гидроклапаны предохранительные трубного монтажа типа КП 10.*К* врезают в трубопровод напорной линии; слив подключают к баку без лишних сопротивлений. Трубы крепят так, чтобы клапан не нёс нагрузку от их веса и вибрации. Давление настройки выставляют на работающей системе по манометру и фиксируют. В полном обозначении изделий ГСКТБ ГА может стоять климатическое исполнение по ГОСТ 15150 — УХЛ или О с цифрой категории размещения.
