Гидроклапаны предохранительные трубного монтажа типа КП *.5К

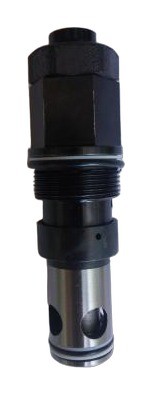

Гидроклапаны предохранительные трубного монтажа типа КП *.5К — подраздел трубных предохранительных клапанов ГСКТБ ГА, собранных по одному признаку — давлению 5 МПа по обозначению. Здесь два прохода, 16 и 20 мм, и оба клапана рассчитаны на контуры с невысоким давлением — вспомогательные линии, где силовые 20 МПа не нужны, а защита от перегрузки обязательна. Монтаж — трубный, буква К.

Что входит в раздел «Гидроклапаны предохранительные трубного монтажа типа КП *.5К»

Остальные давления на тех же проходах — 6, 10 и 20 МПа — находятся в подразделах КП 16.*К и КП 20 *К.

Технические характеристики: гидроклапаны предохранительные трубного монтажа типа КП *.5К

Как выбрать гидроклапаны предохранительные трубного монтажа типа КП *.5К

Выбор между двумя позициями — это выбор прохода по расходу. Ду 20 пропускает больший поток, чем Ду 16; ориентир по листу для трубных КП с буквой Т — 100 л/мин на Ду 20. Для Ду 16 и для исполнения К в целом расход подтверждаем по паспорту. Если вы меняете клапан на действующей машине, берите тот же проход, что был: под него уже подобраны трубы.

Давление 5 МПа — это номинал исполнения. Настройку выставляют ниже или на уровне номинала, но выше рабочего давления контура, иначе клапан будет постоянно сбрасывать поток и греть масло. Проверить это просто: при работе контура на номинальном режиме слив клапана должен быть холодным и без шума потока. Если рабочее давление вашего контура близко к 5 МПа или выше, нужен клапан на 6 или 10 МПа из соседних подразделов.

Установка и эксплуатация

Гидроклапаны предохранительные трубного монтажа типа КП *.5К ставят в трубопровод напорной линии контура, слив выводят в бак. Для низконапорных контуров особенно важно, чтобы сливная линия не создавала подпора: при давлении настройки 5 МПа даже небольшое сопротивление слива заметно влияет на точность срабатывания. Настройку выставляют по манометру на прогретом масле и фиксируют. Климатическое исполнение по ГОСТ 15150, если оно указано, сохраняют при замене.
