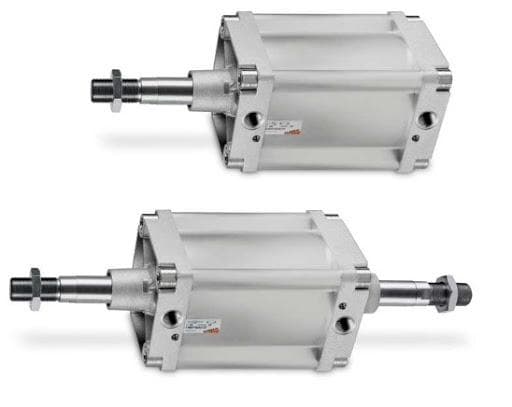

Пневмоцилиндр 41M6P160A0500
⌀160 мм, ход 500 мм
- Диаметр поршня
- 160 мм
- Ход поршня
- 500 мм
- Рабочее давление
- 1 МПа
Пневмоцилиндр 41M6P160A0500 нужен, когда движение снимают с двух сторон цилиндра: проходной шток, Ø160 мм, ход 500 мм, алюминиевый профиль серии 41.
Расшифровка обозначения 41M6P160A0500
«41» — серия на алюминиевом профиле по DIN/ISO 6431; M — стандартный магнитный; цифра 6 — шток выходит с двух сторон, торможение есть; P — шток AISI 420B, шпильки и гайки штока оцинкованные; 160 — поршень 160 мм; A — стандартный тип крепления; 0500 — длина хода 500 мм.
| Характеристика | Значение |
|---|---|
| Тормозная втулка | 29/36 мм |
| Модель | Пневмоцилиндр 41M6P160A0500 |
| Резьба штока | M36x2 |
| Давление | 1 МПа (1–10 бар) |
| WH | 80 мм + ход |
| Диаметр поршня | 160 мм |
| Ход поршня | 500 мм |
| Диаметр штока | 40 мм |
Подбор и применение
Для проходного штока каталог даёт усилие штоковой полости; в обе стороны поршень работает через площадь за вычетом штока.
К позиции «Пневмоцилиндр 41M6P160A0500» есть соседние варианты. Для сравнения: 41M6P160A0200 (ход 200 мм); 41M6P200A0100 (Ø200, ход 100 мм); 41M6P160A0400 (ход 400 мм); 41M6P200A0050 (Ø200, ход 50 мм). Раздел серии: Пневмоцилиндры Camozzi серия 41.
Запросите пневмоцилиндр 41M6P160A0500 — сообщим цену и срок, отгрузка по России и СНГ.
