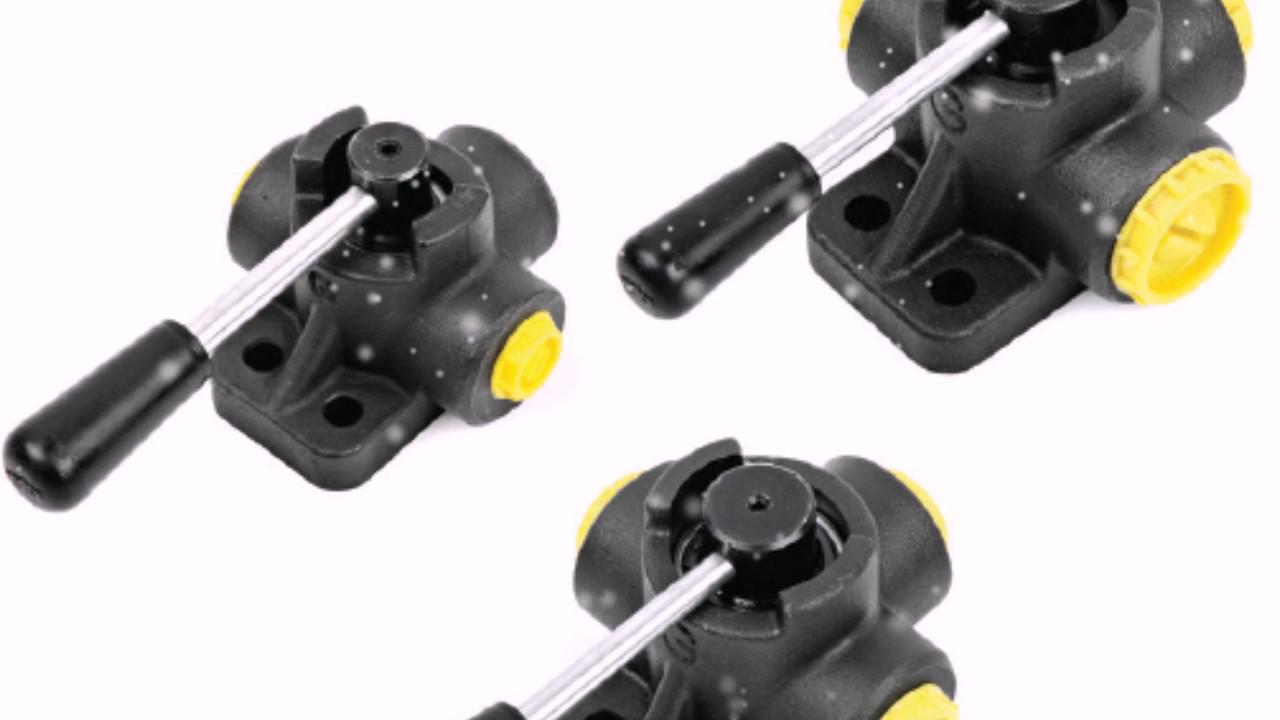

Кран трехходовой дивертор 3/4" GDC-LIV-5003

Кран трехходовой дивертор 3/4" GDC-LIV-5003 — кран-дивертор на три хода (код GDC-LIV-5003), размер 3/4″; по каталогу ближайшая серия — KV3L, но параметры на этот код не переносим. Дивертор переключает поток между двумя выходами; для сравнения свойств смотрите серию KV3L с L-образным каналом.

Назначение и устройство: Кран трехходовой дивертор 3/4" GDC-LIV-5003

Дивертор — это переключатель потока на три хода. Точную схему каналов для кода GDC-LIV мы не называем, пока она не подтверждена изготовителем.

Технические характеристики: Кран трехходовой дивертор 3/4" GDC-LIV-5003

Давление, масса и проход для этого кода уточняются у изготовителя по заявке; данные KV2 и KV3L сюда не копируются.

Код GDC-LIV-5003 по частям

• GDC-LIV — трёхходовой кран-дивертор, обозначение в каталоге OLEOCON 2026 не найдено
• 5003 — числовой код; по названию соответствует размеру 3/4″

Нумерация размера выведена из названий карточек; в каталоге OLEOCON такие коды записаны иначе (KV2-12-G12 и подобные), поэтому окончательную позицию мы сверяем по заявке.

Расчёт: нагрузка, расход и запас по давлению для «Кран трехходовой дивертор 3/4" GDC-LIV-5003»

Осевая сила на присоединение: давление умножаем на площадь круга по наружному диаметру резьбы 26,4 мм (5,49 см²). При 160 бар это 160 × 5,49 × 10 ≈ 8785 Н, при 350 бар — около 19218 Н (≈ 19,2 кН). Такую нагрузку должны держать трубы и кронштейны вокруг крана.

Для размера 3/4″ условный диаметр линии 19 мм даёт сечение 2,84 см²; при скорости масла 4 м/с проходит примерно 68 л/мин, при 6 м/с — порядка 102 л/мин (Q = 6 × A × v). Пример условный, он показывает порядок величины.

Резьба, уплотнения и установка

Резьба присоединения — G 3/4″; для метрических и трубных резьб тип уплотнения (по конусу, по торцу, с кольцом) подтверждаем при заказе. Стальные изделия OLEOCON покрыты Zn-Fe (Cr III), стандартные уплотнения — NBR при температуре −20…+100 °C.

Положение рукоятки показывает, какой выход открыт; расположение рукоятки относительно присоединений проверяем по заявке.

Подбор и ограничения

Сначала определяют среду и давление, потом размер: кран не должен быть уже линии, иначе скорость масла вырастет, а потери давления — вместе с ней.

Не для колебаний, гидроударов, кавитации и абразива: если в линии возможны удары, перед краном ставят демпфирование или выбирают другую арматуру.

Аналоги и замена

Рядом по разделу: GDC-LIV-5004, GDC-LIV-5001 и GDC-LIV-5002; тот же размер в других исполнениях: KV-2404 и KV3L-404. Раздел группы — Шаровые краны OLEOCON.

Альтернативы других брендов собраны в разделе Краны шаровые INTEVA; при замене сверяйте резьбу, давление и тип прохода.

Установка и уход: Кран трехходовой дивертор 3/4" GDC-LIV-5003

Затяжка идёт за корпус, не за рукоятку; после монтажа проверяют течь по штоку и по присоединениям.

Раз в обслуживание кран переключают, чтобы шар не залипал; при подтекании по штоку заменяют уплотнения. Не открывайте кран резко на полное давление после простоя.

Что чаще всего спрашивают

До какого давления работает «Кран трехходовой дивертор 3/4" GDC-LIV-5003»?

Для кода GDC-LIV-5003 давление в каталоге не подтверждено, мы называем его по заявке.

Какая осевая сила действует на «Кран трехходовой дивертор 3/4" GDC-LIV-5003» при 350 бар?

По расчёту — порядка 19218 Н при 350 бар и 8785 Н при 160 бар.

Можно ли использовать «Кран трехходовой дивертор 3/4" GDC-LIV-5003» для регулирования расхода?

Не рекомендуется: частичное открытие создаёт кавитацию и износ седла; расход регулируют дросселем.

Для заказа пришлите размер и тип резьбы, рабочее давление, температуру и среду, количество — подтвердим «Кран трехходовой дивертор 3/4" GDC-LIV-5003» по каталогу. Доставляем по России и странам СНГ.
