Шаровые краны OLEOCON — гидроаппаратура OLEOCON. Серия KV2 — двухходовые шаровые краны высокого давления: перекрывают или открывают поток, проход полный; DN10…25, высокопрочная сталь, 350…500 бар.
Здесь тридцать три позиции с кодами производителя. Соединения OLEOCON применяют в нефтегазовой отрасли, промышленной гидравлике и на землеройной (внедорожной) технике. Позиции раздела отвечают за направление, давление или расход в контуре. Каждая позиция обозначена кодом производителя — по нему и подбирают замену. Стальные изделия OLEOCON имеют покрытие Zn-Fe (Cr III); резьбы — BSP, NPT, SAE и метрические (по серии).
Позиции раздела «Шаровые краны OLEOCON»
Перечень позиций с краткими данными.
Технические характеристики раздела «Шаровые краны OLEOCON»
Характеристики по каталогу| Характеристика | Данные |
|---|
| Производитель | OLEOCON |
| Что в группе | Гидроаппаратура |
| Масса KV2 по каталогу | DN10 (1/4 и 3/8) — около 0,45 кг, DN12,5 (1/2) — 0,62 кг, DN25 (1) — 1,88 кг |
| Поле кода «KV-240N / KV-2M4NN» | двухходовой шаровой кран (серия KV2) |
| Шар крана KV2 | сталь с твёрдым хромированием, седло — делрин (POM); кран можно запереть в открытом или закрытом положении, переставив стопорную пластину |
| Давление (KV3L) | DN10…25, 350…500 бар |
| Шар крана KV2: материал | Сталь с твёрдым хромированием |

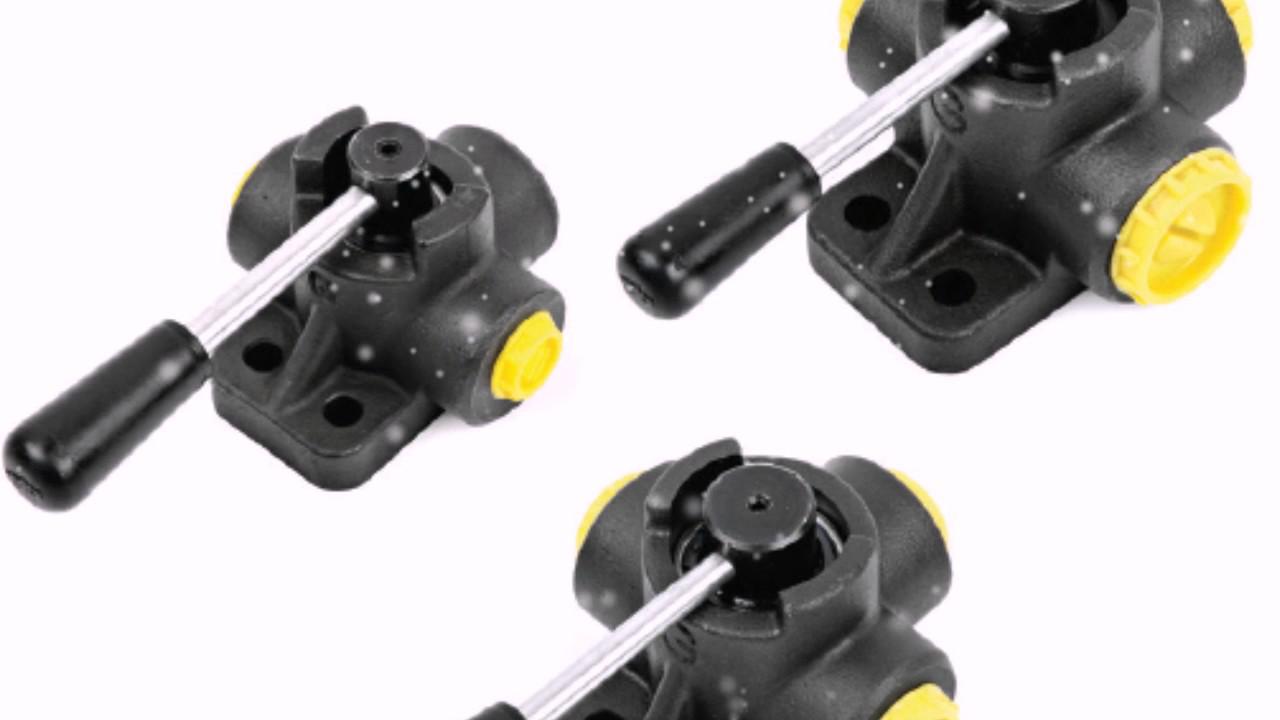

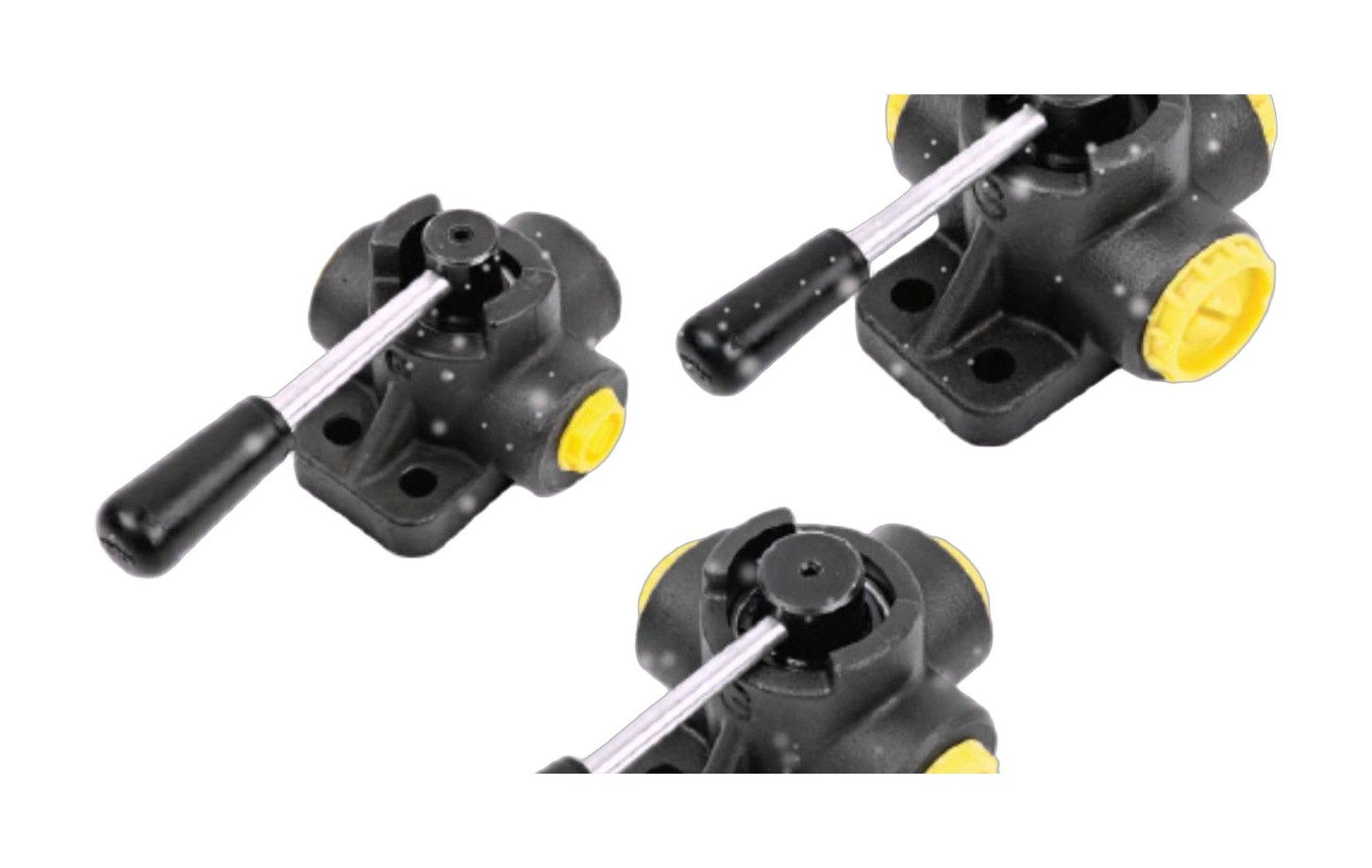

| KV3L | трёхходовые краны с L-образным каналом: направляют поток со входа на один из двух выходов без сужения потока; DN10…25, 350…500 бар |
| Масса (Масса KV2 по каталогу) | DN10 (1/4 и 3/8) — около 0,45 кг, DN12,5 (1/2) — 0,62 кг, DN25 (1) — 1,88 кг |
Как выбрать: Шаровые краны OLEOCON
Схему (символ золотника, функцию клапана) берите из кода изделия, которое меняете. В коде «KV3L-40N» — трёхходовой шаровой кран с L-каналом (серия KV3L). В обозначении «KVTG-NN» — двухходовой кран. Для электроуправляемых исполнений проверьте напряжение катушки и тип разъёма. Уплотнения применяют под жидкость и температурный режим. Краны KV2 и KV3L в нержавеющем исполнении (AISI 316L) — 250…400 бар, −20…+200 °C.
Монтаж и эксплуатация: Шаровые краны OLEOCON
Воздух из линий удаляют до работы под нагрузкой. Уплотнения при монтаже не повреждайте и проверяйте их состояние. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Перед монтажом промойте линии: стружка и грязь выводят клапаны из строя. Затягивайте крепёж моментом из паспорта изделия. После пуска осмотрите соединения на утечки. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Краны не рассчитаны на колебания, импульсные давления, гидроудары, кавитацию и абразив; при температуре ниже −20 °C или выше +50 °C кран не трогают руками. Нет шильдика — направьте фото и размеры, сверим по каталогу.
