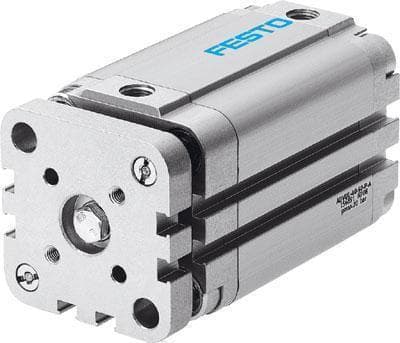

Компактный цилиндр ADVUL-20-50-P-A
- Тип
- компактный цилиндр с направляющей штангой и траверсой
- Диаметр поршня
- 20 мм
- Ход поршня
- 50 мм
- Рабочее давление
- 1–10 бар
- Демпфирование
- упругие кольца/пластины с обеих сторон
- Исполнение
- под датчики положения
Компактный цилиндр ADVUL-20-50-P-A — это компактный цилиндр Festo ADVUL с защитой от проворота на ход 50 мм (Ø20 мм). Шток защищён от проворота направляющей штангой с траверсой, положение поршня считывает датчик.
Расшифровка ADVUL-20-50-P-A по ключу заказа Festo
ADVUL — компактный цилиндр Festo с направляющей штангой и траверсой; 20 — Ø поршня в миллиметрах; 50 — ход, мм; P — упругие демпфирующие кольца/пластины с обеих сторон; A — исполнение для датчика положения.
| Параметр | Данные |
|---|---|
| Обозначение | ADVUL-20-50-P-A |
| Ø поршня | 20 мм |
| Ход поршня | 50 мм |
| Вес | 179 г + 26 г на 10 мм хода |
| Температура окружающей среды | −20…+80 °C |
| Демпфирование | P |
| Направляющая | штанга с траверсой |
| Допустимая энергия удара | 0,14 Дж |
Чем компактный цилиндр ADVUL-20-50-P-A отличается от соседних позиций: ход 40 мм — ADVUL-20-40-P-A; Компактный цилиндр ADVUL-25-10-P-A (Ø25 мм, ход 10 мм); Компактный цилиндр ADVUL-25-5-P-A (Ø25 мм, ход 5 мм). Остальные позиции собраны в разделе Компактные цилиндры Festo ADVUL.
Подвижная масса — 50 г при ходе 0 мм и ещё 11 г на каждые 10 мм; для хода 50 мм это важно при расчёте торможения.
Компактный цилиндр ADVUL-20-50-P-A поставляем по России и СНГ; цена и срок — по заявке.
