В группе «Компактные цилиндры Festo ADVUL» — пневмоцилиндры Festo. ADVUL — компактный цилиндр Festo двустороннего действия с направляющей штангой и траверсой (защита от проворота).
В паспортах Festo усилие цилиндра указано теоретическое, при давлении 0,6 МПа (6 бар): отдельно для выдвижения и для втягивания штока; при втягивании усилие меньше, потому что площадь со стороны штока меньше площади поршня. Обозначение задаёт серию, диаметр поршня, ход и исполнение. Пневмоцилиндры раздела создают линейное перемещение и усилие от сжатого воздуха. В разделе — тридцать позиций.
Состав раздела «Компактные цилиндры Festo ADVUL»
Состав раздела с основными параметрами.
Компактные цилиндры Festo ADVUL: перечень| Позиция | Данные по каталогу |
|---|

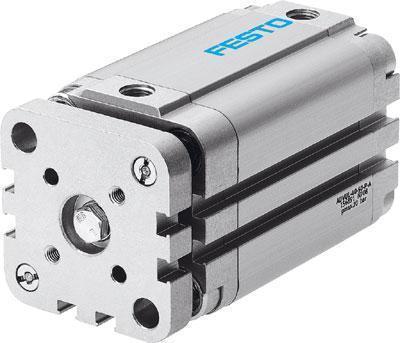

| Компактный цилиндр ADVUL-12-10-P-A | давление 1,5…10 бар, усилие при 6 бар 68 Н (выдвижение) и 51 Н (втягивание), энергия удара 0,07 Дж, масса 100 г при ходе 0 мм плюс 14 г на 10 мм хода, подвижная масса 21 г плюс 4 |
| Компактный цилиндр ADVUL-12-25-P-A | давление 1,5…10 бар, усилие при 6 бар 68 Н (выдвижение) и 51 Н (втягивание), энергия удара 0,07 Дж, масса 100 г при ходе 0 мм плюс 14 г на 10 мм хода, подвижная масса 21 г плюс 4 |
| Компактный цилиндр ADVUL-12-30-P-A | давление 1,5…10 бар, усилие при 6 бар 68 Н (выдвижение) и 51 Н (втягивание), энергия удара 0,07 Дж, масса 100 г при ходе 0 мм плюс 14 г на 10 мм хода, подвижная масса 21 г плюс 4 |
| Компактный цилиндр ADVUL-12-40-P-A | давление 1,5…10 бар, усилие при 6 бар 68 Н (выдвижение) и 51 Н (втягивание), энергия удара 0,07 Дж, масса 100 г при ходе 0 мм плюс 14 г на 10 мм хода, подвижная масса 21 г плюс 4 |
| Компактный цилиндр ADVUL-12-5-P-A | давление 1,5…10 бар, усилие при 6 бар 68 Н (выдвижение) и 51 Н (втягивание), энергия удара 0,07 Дж, масса 100 г при ходе 0 мм плюс 14 г на 10 мм хода, подвижная масса 21 г плюс 4 |
| Компактный цилиндр ADVUL-16-15-P-A | давление 1,5…10 бар, усилие при 6 бар 121 Н (выдвижение) и 90 Н (втягивание), энергия удара 0,1 Дж, масса 103 г при ходе 0 мм плюс 16 г на 10 мм хода, подвижная масса 26 г плюс 6 |
| Компактный цилиндр ADVUL-16-40-P-A | давление 1,5…10 бар, усилие при 6 бар 121 Н (выдвижение) и 90 Н (втягивание), энергия удара 0,1 Дж, масса 103 г при ходе 0 мм плюс 16 г на 10 мм хода, подвижная масса 26 г плюс 6 |
| Компактный цилиндр ADVUL-20-15-P-A | давление 1…10 бар, усилие при 6 бар 188 Н (выдвижение) и 141 Н (втягивание), энергия удара 0,14 Дж, масса 179 г при ходе 0 мм плюс 26 г на 10 мм хода, подвижная масса 50 г плюс 11 |
| Компактный цилиндр ADVUL-20-30-P-A | давление 1…10 бар, усилие при 6 бар 188 Н (выдвижение) и 141 Н (втягивание), энергия удара 0,14 Дж, масса 179 г при ходе 0 мм плюс 26 г на 10 мм хода, подвижная масса 50 г плюс 11 |
| Компактный цилиндр ADVUL-25-20-P-A | давление 1…10 бар, усилие при 6 бар 295 Н (выдвижение) и 247 Н (втягивание), энергия удара 0,1 Дж, масса 215 г при ходе 0 мм плюс 28 г на 10 мм хода, подвижная масса 61 г плюс 11 |
| Компактный цилиндр ADVUL-25-25-P-A | давление 1…10 бар, усилие при 6 бар 295 Н (выдвижение) и 247 Н (втягивание), энергия удара 0,1 Дж, масса 215 г при ходе 0 мм плюс 28 г на 10 мм хода, подвижная масса 61 г плюс 11 |
| Компактный цилиндр ADVUL-25-30-P-A | давление 1…10 бар, усилие при 6 бар 295 Н (выдвижение) и 247 Н (втягивание), энергия удара 0,1 Дж, масса 215 г при ходе 0 мм плюс 28 г на 10 мм хода, подвижная масса 61 г плюс 11 |
| Компактный цилиндр ADVUL-25-5-P-A | давление 1…10 бар, усилие при 6 бар 295 Н (выдвижение) и 247 Н (втягивание), энергия удара 0,1 Дж, масса 215 г при ходе 0 мм плюс 28 г на 10 мм хода, подвижная масса 61 г плюс 11 |
ADVUL-16-10-P-A: давление 1,5…10 бар, усилие при 6 бар 121 Н (выдвижение) и 90 Н (втягивание), энергия удара 0,1 Дж, масса 103 г при ходе 0 мм плюс 16 г на 10 мм хода, подвижная масса 26 г плюс 6 г на 10 мм. ADVUL-20-15-P-A: давление 1…10 бар, усилие при 6 бар 188 Н (выдвижение) и 141 Н (втягивание), энергия удара 0,14 Дж, масса 179 г при ходе 0 мм плюс 26 г на 10 мм хода, подвижная масса 50 г плюс 11 г на 10 мм. ADVUL-25-10-P-A: давление 1…10 бар, усилие при 6 бар 295 Н (выдвижение) и 247 Н (втягивание), энергия удара 0,1 Дж, масса 215 г при ходе 0 мм плюс 28 г на 10 мм хода, подвижная масса 61 г плюс 11 г на 10 мм.
Технические характеристики раздела «Компактные цилиндры Festo ADVUL»
Характеристики по каталогу| Показатель | По каталогу |
|---|
| Бренд | Festo |
| Позиций в разделе | 30 |
| ADVUL: температура | −20…+80 °C |
| Что в разделе | Пневмоцилиндры |
Как выбрать: Компактные цилиндры Festo ADVUL
Скорость движения задают расходом воздуха и сечением подводящих линий. Усилие определяют диаметр поршня и давление воздуха. Сверьте способ крепления и присоединение штока. Ход подбирают по перемещению механизма с небольшим запасом. Для больших ходов проверьте продольную устойчивость штока. Демпфирование в конце хода подбирают по массе и скорости груза.
ADVUL-12-10-P-A: давление 1,5…10 бар, усилие при 6 бар 68 Н (выдвижение) и 51 Н (втягивание), энергия удара 0,07 Дж, масса 100 г при ходе 0 мм плюс 14 г на 10 мм хода, подвижная масса 21 г плюс 4 г на 10 мм.
Компактные цилиндры Festo ADVUL: монтаж и работа
Дроссели с обратным клапаном задают скорость штока. Если шильдик не расшифровывается, пришлите фото изделия и основные размеры — подберём по таблицам производителя. Линии продувают до подключения цилиндра. Сверяйте код целиком — одна буква в коде меняет исполнение. Поперечная нагрузка на шток сокращает ресурс. Монтажные принадлежности — фланцы, лапы, проушины — выбирают по серии и диаметру. Все цифры раздела — из каталогов производителя. Ремкомплект меняют по износу. При замене укажите машину и узел, где стоит изделие: так удобнее проверить присоединение и исполнение. Подготовка воздуха продлевает ресурс уплотнений. Сравнение монтажного пространства при ходе 10 мм по каталогу Festo: стандартный цилиндр DNC — 100 %, компактный ADVU — 45 %, короткоходный ADVC — 33 %.
