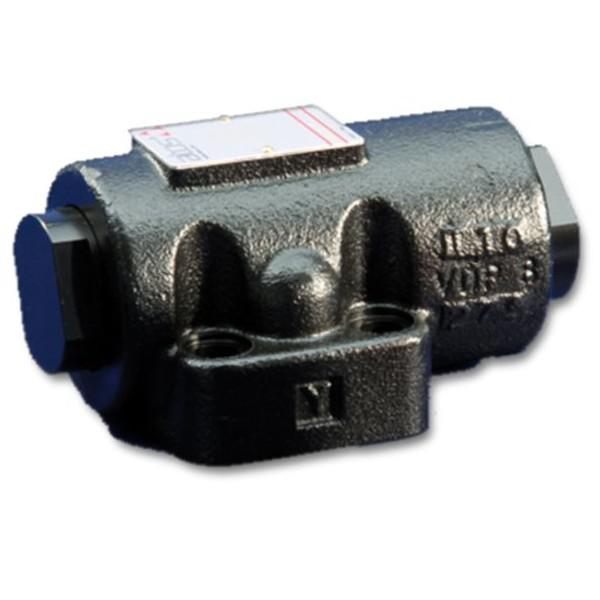

Гидрозамок стыкового монтажа AGRLE-20
- Тип
- обратный клапан с гидроуправлением для стыкового монтажа, внешний дренаж (порт Y)
- Монтажная поверхность
- ISO 5781
- Типоразмер
- 20
- Расход
- до 300 л/мин
- Максимальное давление
- 315 бар
- Давление открытия
- 0,5 бар
- Материал уплотнений
- NBR
Гидрозамок стыкового монтажа AGRLE-20 — Atos AGRLE: плиточный гидрозамок размера 20, 300 л/мин, 315 бар. Отношение управления 14. Давление открытия 0,5 бара. Есть порт Y внешнего дренажа. В клапане есть система декомпрессии.
Гидрозамок стыкового монтажа AGRLE-20: порт X и запирание
Клапан пропускает масло из B в A свободно, а обратно запирает; открыть запертое направление можно давлением, поданным в порт X. Чем выше отношение (14), тем слабее давление в X открывает клапан. У AGRLE пилотная камера дренируется наружу через порт Y: давление в порту A не работает против пилотного поршня, клапан открывается и под давлением в A. Система декомпрессии стравливает давление перед открытием основного поппета.
Характеристики: Гидрозамок стыкового монтажа AGRLE-20
| Параметр | Значение |
|---|---|
| Семейство | AGRLE (Atos) |
| Присоединение | плита ISO 5781 размер 20 |
| Расход | до 300 л/мин |
| Давление | до 315 бар |
| Отношение управления | 14 |
| Давление открытия | 0,5 бара |
| Уплотнения | NBR |
| Масса | 7 кг |
Расшифровка обозначения Гидрозамок стыкового монтажа AGRLE-20
- AGRLE — гидрозамок на плиту ISO 5781 с внешним дренажом (E)
- 20 — размер плиты ISO 5781 20
- без цифры — давление открытия 0,5 бара (стандарт)
- без /PE и /BT — уплотнения NBR
Подбор по расходу и давлению пилота
Условный пример: насос 16 см³ при 1450 об/мин даёт 23,2 л/мин (16 см³ × 1450 об/мин ÷ 1000 = 23,2 л/мин); в пределах 300 л/мин. Пилот: если нагрузка запирает клапан давлением 160 бар, то в порт X нужно подать около 160 ÷ 14 = 11,4 бара (отношение 14; условный пример). Потери на проходе читают по кривым листа: они укладываются в 10 бар на предельном потоке (приблизительно).
Давление открытия и порты «Гидрозамок стыкового монтажа AGRLE-20»
Пружина 0,5 бара; ряд для ADRL: 0,5; 2; 4; 8 бар, у AGRL и AGRLE — только 0,5 бара. Порты X и Y плиточных клапанов выведены на плиту диаметром 5 мм.
Соседние исполнения и замена
Рядом в разделе: Гидрозамок стыкового монтажа AGRLE-10; Гидрозамок стыкового монтажа AGRLE-32; Гидрозамок стыкового монтажа AGRL-20. Раздел серии — Гидрозамок трубного и стыкового монтажа; каталог гидрозамков — Гидрозамки. Если нужен модульный гидрозамок, подойдёт Гидрозамок модульный.
Монтаж и обслуживание
Линия Y — прямо в бак, без противодавления. Плита ISO 5781-08-10-0-00, 4 винта M10×45, 70 Н·м, уплотнения: 2 кольца OR 4100 и 2 кольца OR 109/70. Подплитник BA-505: порты A и B 1″, X и Y 1/4″.
Подбор и ограничения
Не превышайте 300 л/мин и 315 бар. Нижний предел окружающей температуры: −30 °C стандарт, −20 °C с /PE, −40 °C с /BT. Жидкости: минеральные масла — NBR, FKM, NBR низкотемпературные; HFDU, HFDR — FKM; HFC — NBR. Класс чистоты 20/18/15 по ISO 4406, вязкость 15–100 мм²/с.
На что смотреть при монтаже «Гидрозамок стыкового монтажа AGRLE-20»
Клапан ставят в линию привода: распределитель в нейтрали, а гидрозамок удерживает давление; порт X отпирает его на время хода. Меняя клапан на похожий, сравните присоединение, пружину, уплотнения и дренаж. Перед установкой проверьте направление потока по символу на корпусе: порт A и порт B не взаимозаменяемы, а пилот X должен быть подключён к линии, которая открывает клапан. Подтекание клапана чаще всего связано с загрязнением масла или неподходящими уплотнениями.
Запросите «Гидрозамок стыкового монтажа AGRLE-20»: укажите код целиком, давление открытия, материал уплотнений и количество — подберём позицию и сообщим наличие, поставка по России и СНГ.
