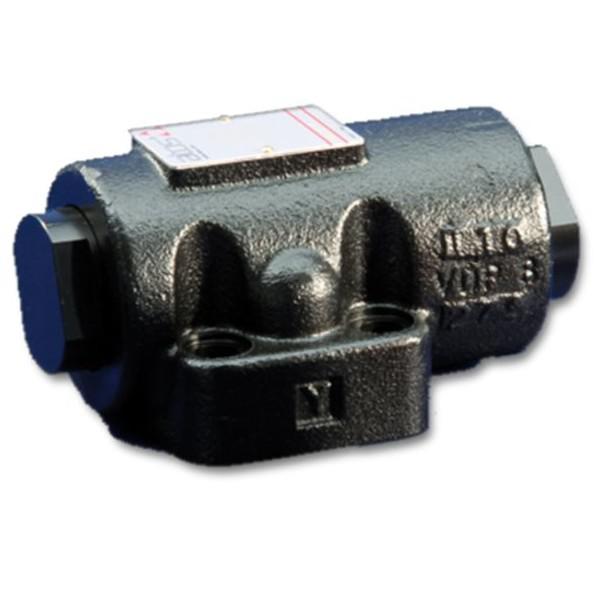

Гидрозамок стыкового монтажа AGRLE-10
- Тип
- обратный клапан с гидроуправлением для стыкового монтажа, внешний дренаж (порт Y)
- Монтажная поверхность
- ISO 5781
- Типоразмер
- 10
- Расход
- до 160 л/мин
- Максимальное давление
- 315 бар
- Давление открытия
- 0,5 бар
- Материал уплотнений
- NBR
Гидрозамок стыкового монтажа AGRLE-10 — обратный клапан с управлением по порту X под стыковое присоединение; предел 160 л/мин при 315 бар. Площади пилота относятся как 13,6:1. Пружина открытия — 0,5 бара. Есть порт Y внешнего дренажа. Декомпрессия встроена.
Принцип действия «Гидрозамок стыкового монтажа AGRLE-10»
Из B в A поток идёт без управления, из A в B заперт; порт X отпирает запертую сторону. Чем выше отношение (13,6), тем слабее давление в X открывает клапан. Внешний дренаж Y нужен там, где давление в A мешало бы пилотному поршню; у AGRL без E такой защиты нет. Система декомпрессии стравливает давление перед открытием основного поппета.
Характеристики: Гидрозамок стыкового монтажа AGRLE-10
| Характеристика | Значение |
|---|---|
| Серия | AGRLE (Atos) |
| Присоединение | плита ISO 5781 размер 10 |
| Предел по расходу | до 160 л/мин |
| Давление | до 315 бар |
| Отношение управления | 13,6 |
| Давление открытия | 0,5 бара |
| Уплотнения | NBR |
| Масса | 4 кг |
Расшифровка обозначения AGRLE-10
- AGRLE — гидрозамок на плиту ISO 5781 с внешним дренажом (E)
- 10 — размер плиты ISO 5781 10
- без цифры — давление открытия 0,5 бара (стандарт)
- без /PE и /BT — уплотнения NBR
Расход и пилот: расчёт для «Гидрозамок стыкового монтажа AGRLE-10»
Условный насос 40 см³ при 1450 об/мин: 40 см³ × 1450 об/мин ÷ 1000 = 58 л/мин, в пределах 160 л/мин. Пилот: если нагрузка запирает клапан давлением 210 бар, то в порт X нужно подать около 210 ÷ 13,6 = 15,4 бара (отношение 13,6; условный пример). Падение давления по графикам листа — до 10 бар на предельных расходах (по рисунку, ориентировочно).
Давление открытия и порты AGRLE-10
Давление открытия — 0,5 бара: стандартная пружина даёт 0,5 бара, у ADRL доступны ещё 2, 4 и 8 бар. Более высокое давление пружины оставляет остаточное давление в линии и добавляет потерю на проходе. Порты X и Y плиточных клапанов выведены на плиту диаметром 5 мм.
Аналоги внутри серии
Рядом в разделе: Гидрозамок стыкового монтажа AGRL-20; Гидрозамок стыкового монтажа AGRLE-20; Гидрозамок стыкового монтажа AGRLE-32. Раздел серии — Гидрозамок трубного и стыкового монтажа; каталог гидрозамков — Гидрозамки. Для установки в пакет на плиту ISO 4401 смотрите Гидрозамок модульный: серии HR, KR, JPR.
Установка «Гидрозамок стыкового монтажа AGRLE-10»
Дренаж Y подключают прямо к баку без противодавления. Подплитник BA-305: порты A и B 1/2″, X и Y 1/4″. Каналы A, B диаметром 15 мм, X и Y — 5 мм; вес 4 кг. Плита ISO 5781-06-07-0-00, 4 винта M10×45, 70 Н·м, уплотнения: 2 кольца OR 3068 и 2 кольца OR 109/70.
Подбор и ограничения
Окружающая температура стандарт от −30 до +70 °C, /PE от −20 до +70 °C, /BT от −40 до +70 °C. HFDU и HFDR допустимы только на FKM, водные HFC — на NBR.
Практика установки и замены
Подтекание клапана чаще всего связано с загрязнением масла или неподходящими уплотнениями. Порты на корпусе маркированы; подключайте линию управления X согласно схеме, иначе привод не разблокируется.
Условия работы
Шероховатость поверхности под плиту Ra не выше 0,8, плоскостность 0,01/100. Материал уплотнений выбирают по жидкости: NBR, FKM или низкотемпературный NBR. Положение монтажа любое.
