Гидрозамок трубного и стыкового монтажа

14 моделей в серии · цены в рублях, поставка по России со склада

Гидрозамок трубного и стыкового монтажа — обратные клапаны Atos AGRL с гидроуправлением для стыкового монтажа на плиту ISO 5781 и родственные серии.

Запросить цены и наличие +7 (343) 361-86-99

Наименование	Тип	Цена

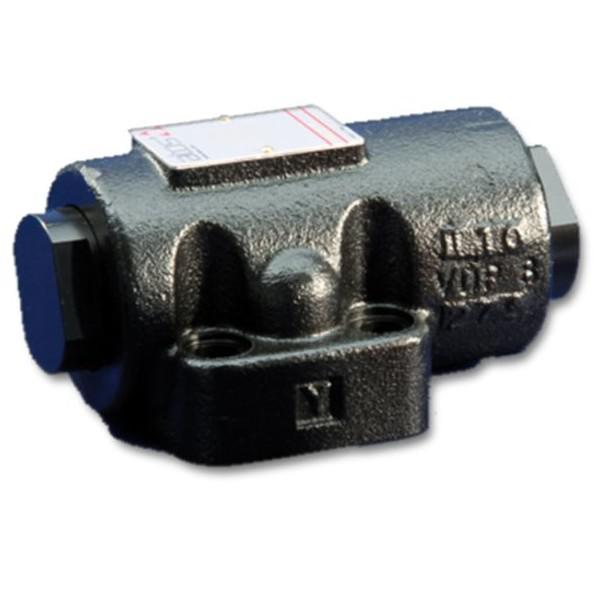

Гидрозамок стыкового монтажа AGRL-10	Гидрооборудование	42 552 ₽
Гидрозамок стыкового монтажа AGRL-20	Гидрооборудование	58 248 ₽
Гидрозамок стыкового монтажа AGRL-32	Гидрооборудование	Цена по запросу
Гидрозамок стыкового монтажа AGRLE-10	Гидрооборудование	37 549 ₽
Гидрозамок стыкового монтажа AGRLE-20	Гидрооборудование	58 248 ₽
Гидрозамок стыкового монтажа AGRLE-32	Гидрооборудование	104 723 ₽
Гидрозамок трубного монтажа ADRL-10	Гидрооборудование	13 716 ₽
Гидрозамок трубного монтажа ADRL-10/PE	Гидрооборудование	Цена по запросу
Гидрозамок трубного монтажа ADRL-15	Гидрооборудование	17 000 ₽
Гидрозамок трубного монтажа ADRL-20	Гидрооборудование	24 628 ₽
Гидрозамок трубного монтажа ADRL-20/4	Гидрооборудование	23 851 ₽
Гидрозамок трубного монтажа ADRL-20/BT	Гидрооборудование	Цена по запросу
Гидрозамок трубного монтажа ADRL-32	Гидрооборудование	61 425 ₽
Гидрозамок трубного монтажа ADRL-32/4	Гидрооборудование	61 501 ₽

AGRL и AGRLE оснащены системой декомпрессии. В группе — четырнадцать позиций. Параметры в тексте взяты из технических таблиц Atos. Коэффициент управления: ADRL — около 2,5, AGRL/AGRLE — около 14. Модульные клапаны Atos ставятся в пакет под распределитель на плиту ISO 4401. HR и KR прямого действия (02, 03, 04, 11, 16) работают как обычные обратные клапаны на линиях A, B, P или T.

Состав раздела «Гидрозамок трубного и стыкового монтажа»

Показательные позиции; признаки взяты из кода заказа.

Гидрозамок трубного и стыкового монтажа: состав раздела
Позиция	Серия / тип	Ключевое поле кода	Исполнение
AGRL-10	AGRL	размер 10	стандарт
AGRL-20	AGRL	размер 20	стандарт
AGRL-32	AGRL	размер 32	стандарт
AGRLE-10	AGRLE	размер 10	стандарт
AGRLE-20	AGRLE	размер 20	стандарт
AGRLE-32	AGRLE	размер 32	стандарт
ADRL-10	ADRL	размер 10	стандарт
ADRL-10/PE	ADRL	размер 10	/PE
ADRL-15	ADRL	размер 15	стандарт
ADRL-20	ADRL	размер 20	стандарт
ADRL-20/4	ADRL	размер 20	/4
ADRL-20/BT	ADRL	размер 20	/BT
ADRL-32	ADRL	размер 32	стандарт
ADRL-32/4	ADRL	размер 32	/4

ADRL-10/PE: трубный монтаж, размер 10, /PE. Остальные позиции открываются по ссылкам. AGRLE-10: плита ISO 5781, размер 10. ADRL-10: трубный монтаж, размер 10. ADRL-32/4: трубный монтаж, размер 32, /4. AGRL-10: плита ISO 5781, размер 10. ADRL-20: трубный монтаж, размер 20. AGRLE-20: плита ISO 5781, размер 20.

Гидрозамок трубного и стыкового монтажа: технические характеристики по каталогу

Данные каталога
Показатель	Значение
Тип	обратные клапаны Atos AGRL с гидроуправлением для стыкового монтажа на плиту ISO 5781, обратные клапаны Atos AGRLE с гидроуправлением и внешним дренажом, плита ISO 5781, обратные клапаны Atos ADRL с гидроуправлением для трубного монтажа
AGRL/AGRLE	ISO 5781, 160…500 л/мин, 315 бар
ADRL	G3/8" … G1 1/4", 30…300 л/мин
Пружины ADRL	0,5 бар, по коду 2, 4, 8 бар
E	внешний дренаж пилотной камеры (порт Y)
Давление ADRL	ADRL-10 — 400 бар, ADRL-15…32 — 350 бар

Давление управления, поданное в линию A или B, открывает гидрозамок на противоположной линии.

Как подобрать нужное — Гидрозамок трубного и стыкового монтажа

Пример из раздела — AGRL-10: AGRL, размер 10, стандарт. Схема гидрозамка: 12 — A и B, 13 — A, 14 — B; типоразмер совпадает с распределителем.

ADRL-32: трубный монтаж, размер 32. AGRL-32: плита ISO 5781, размер 32. AGRL-20: плита ISO 5781, размер 20. ADRL-20/BT: трубный монтаж, размер 20, /BT. ADRL-20/4: трубный монтаж, размер 20, /4. ADRL-15: трубный монтаж, размер 15. AGRLE-32: плита ISO 5781, размер 32.

Присоединение SHR — ISO 4401-03-02-0-05, SKR — ISO 4401-05-04-0-05. Уплотнения по коду: без суффикса NBR, /PE — FKM, /BT — HNBR. Суффикс уплотнений: /PE — FKM, /BT — HNBR. Для SHR/SKR таблица SHD180 даёт MTTFd 150 лет.

Установка и эксплуатация: Гидрозамок трубного и стыкового монтажа

Модуль монтируют между плитой и распределителем того же типоразмера. При замене укажите машину и узел, где стоит изделие: так проще проверить присоединение и исполнение. Дренаж AGRLE — прямо в бак. Кольца стыка: OR 108 (size 06), OR 2050 (size 10). Приставка S в обозначении — линейка Atos Shanghai. Параметры в тексте взяты из каталогов производителя, данные посредников не используются. Нет шильдика — отправьте фото и размеры, сверим по каталогу. Перед заказом сверьте полный код с шильдиком: каждое поле обозначения что-то значит, и отличие в одной букве даёт другое изделие. Предохранительные модули HMP — до 35 л/мин, HM — 60 л/мин, KM — 120 л/мин, все до 350 бар.
